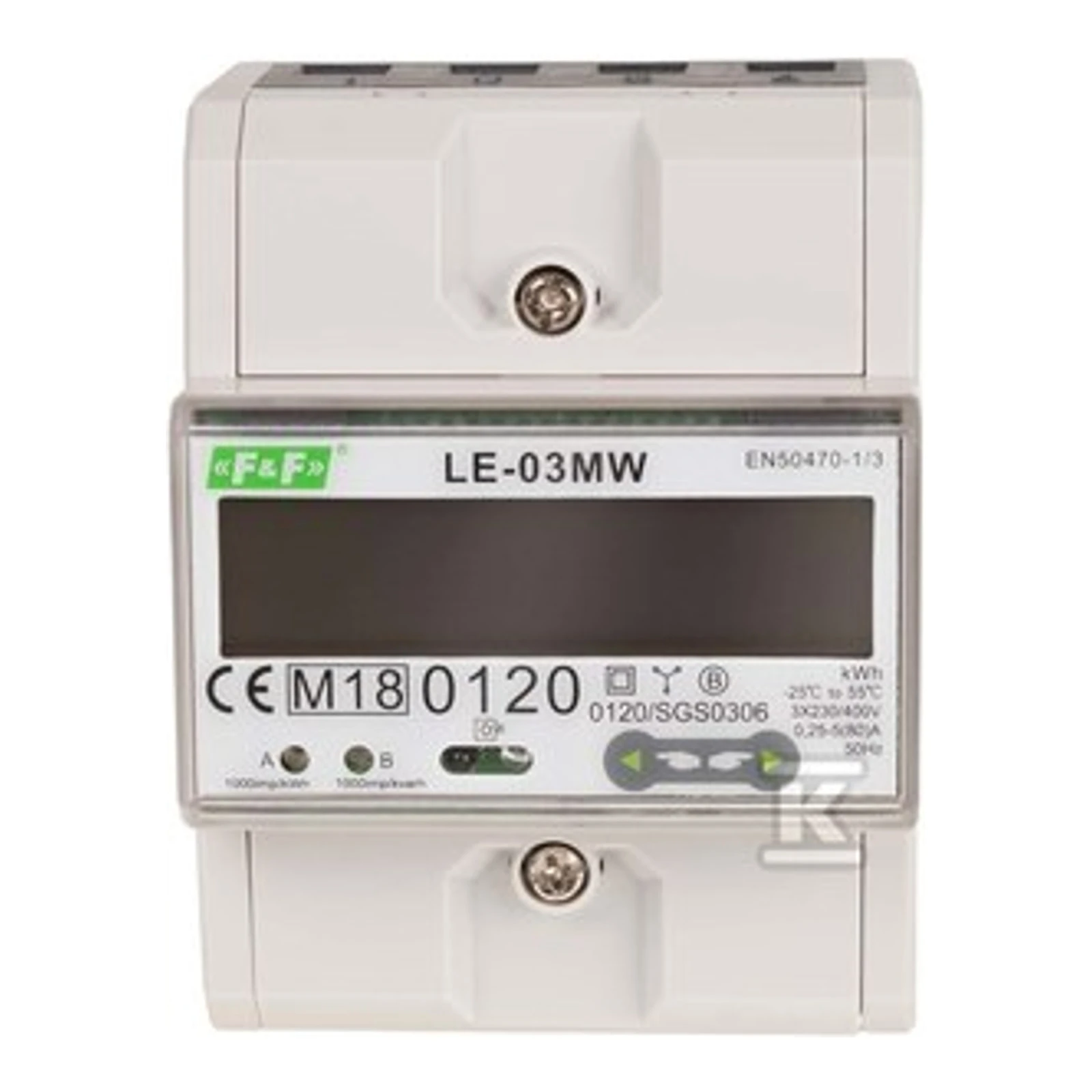

Dwutaryfowy licznik energii elektrycznej, 3-fazowy, 2-kierunkowy z Modbus RTU, do pomairu bezpośredniego LE-03MW

LE-03MW to elektroniczny, trójfazowy licznik zużycia energii elektrycznej o konstrukcji dwukierunkowej i taryfowej, przeznaczony do pomiaru bezpośredniego. Urządzenie umożliwia rejestrację energii czynnej i biernej z podziałem na cztery strefy taryfowe, pomiar energii pobranej i oddanej oraz zdalny odczyt danych poprzez interfejs RS-485 z protokołem Modbus RTU. Licznik posiada wielofunkcyjny wyświetlacz LCD oraz dwa programowalne wyjścia impulsowe.

Informacje o producencie

Producentem jest F&F Filipowski sp.j., firma z siedzibą w Pabianicach (ul. Konstantynowska 79/81). Firma oferuje urządzenia pomiarowe w tym serię liczników energii LE, zapewniając certyfikację zgodną z Dyrektywą MID oraz możliwość korzystania z dedykowanego oprogramowania konfiguracyjnego LE Config.

Najważniejsze parametry elektryczne

• Napięcie odniesienia: 3×230/400 V
• Zakres napięć pomiarowych: L–N 100÷289 V AC, L–L 173÷500 V AC
• Prąd podstawowy / maksymalny: 0,25/5 A (prąd bazowy), pomiar bezpośredni do 80 A
• Minimalny prąd detekcji: 0,04 A
• Częstotliwość znamionowa: 50 Hz
• Dokładność pomiaru: klasa B (MID)
• Wyjścia impulsowe: 2 wyjścia typu OC (otwarty kolektor), maks. 30 V DC, maks. prąd 27 mA; stałe impulsowania: wyjście 1 = 1, 10, 100, 1000 imp/kWh; wyjście 2 = 1000 imp/kvar
• Komunikacja: port RS-485, protokół Modbus RTU, prędkości 1200/2400/4800/9600 bps, parzystość EVEN, 2 bity parzystości
• Funkcje pomiarowe: energia czynna pobrana i oddana, energia bierna indukcyjna i pojemnościowa, napięcia i prądy fazowe, moce czynna/bierna/pozorna, współczynnik mocy, częstotliwość, rejestracja zapotrzebowania na moc oraz liczniki taryfowe

Parametry mechaniczne

• Wymiary: 76 × 100 × 65 mm (szer. × wys. × gł.)
• Montaż: na szynie TH-35 mm (4,5 modułu DIN)
• Przyłącze: zaciski śrubowe do 25 mm²
• Stopień ochrony: IP51
• Obudowa: tworzywo samogasnące UL94 V-0, klasa ochronności izolacji Class II
