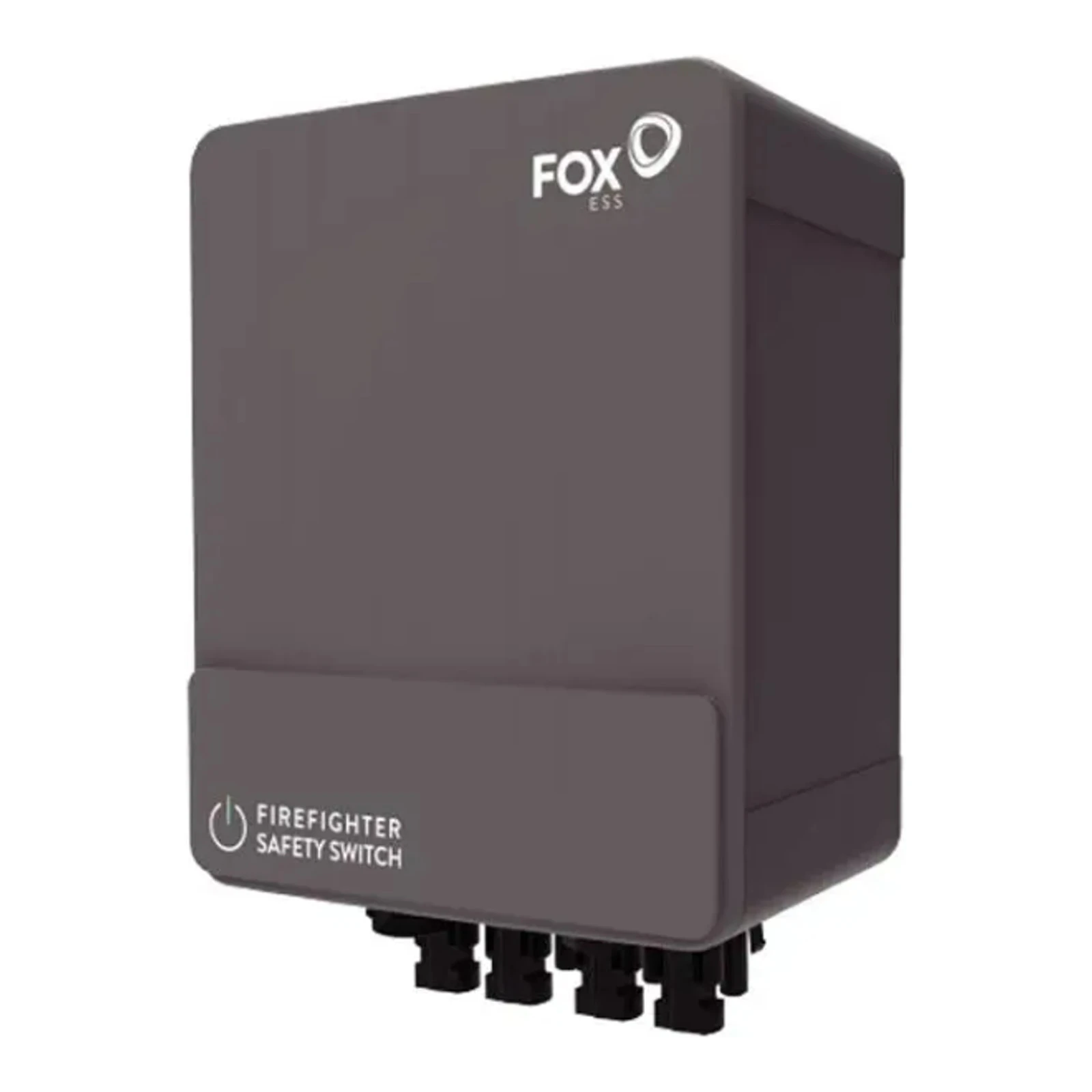

FOX-S-BOX Rozłącznik DC do systemów fotowoltaicznych dla 2 MPPT / FoxESS / 1500DC / Box 2 MPPT / Złącza MC4 / IP66 / Napęd silnikowy / Automatyczne wyłączenie przy temperaturze 70C

S-BOX to przeciwpożarowy rozłącznik prądu DC przeznaczony do systemów fotowoltaicznych, zaprojektowany do ochrony i odłączania stringów PV w instalacjach domowych i komercyjnych. Urządzenie oferuje klasę szczelności IP66, obudowę z tworzywa PC+ABS oraz funkcję automatycznego wyłączenia przy osiągnięciu temperatury 70°C. Model obsługuje konfiguracje 2-stringowe z wydzielonymi złączami i możliwością montażu z wykorzystaniem złączy MC4.

Informacje o producencie

Producentem urządzenia jest FoxESS (oznaczenie w katalogu: FOX-S-BOX). FoxESS dostarcza rozwiązania dla instalacji fotowoltaicznych, a karta katalogowa podaje pełne oznaczenie produktu i podstawowe dane techniczne oraz certyfikaty zgodności (m.in. CE, EN 60947-1&3).

Parametry elektryczne i techniczne

• Napięcie łańcucha (Vdc): 300 ~ 1500 Vdc
• Prąd na stringu: 25 A (podane: 25/25)
• Liczba łańcuchów: 2
• Okablowanie przełącznika (wejścia): 4
• Zakres napięcia roboczego (Vac): 100 ~ 270 Vac
• Napięcie nominalne (Vac): 230 Vac
• Prąd nominalny (sterowanie, mA): 30 mA
• Prąd załączania (ładowania, mA): średnio 100 mA
• Prąd zadziałania (mA): maks. 300 mA
• Komunikacja: RS485
• Maksymalna liczba operacji: 10000 (ogólnie), >1500 operacji pod obciążeniem (PV1)

Parametry mechaniczne i środowiskowe

• Obudowa: PC+ABS, tworzywo sztuczne
• Stopień ochrony: IP66
• Klasa ochrony: Klasa II
• Automatyczne wyłączenie przy temperaturze: +70 °C
• Zakres temperatury pracy: -20 ~ +50 °C
• Zakres temperatury otoczenia (przechowywanie): -40 ~ +85 °C
• Wyposażenie dodatkowe: zawór spustu kondensatu wewnątrz obudowy
• Certyfikaty i zgodności: CE; rozłącznik DC zgodny z normami/TÜV, CE, CB, SAA, UL; norma EN 60947-1 & -3
• Dopuszczalne obciążenie (ikona): do 50 A
