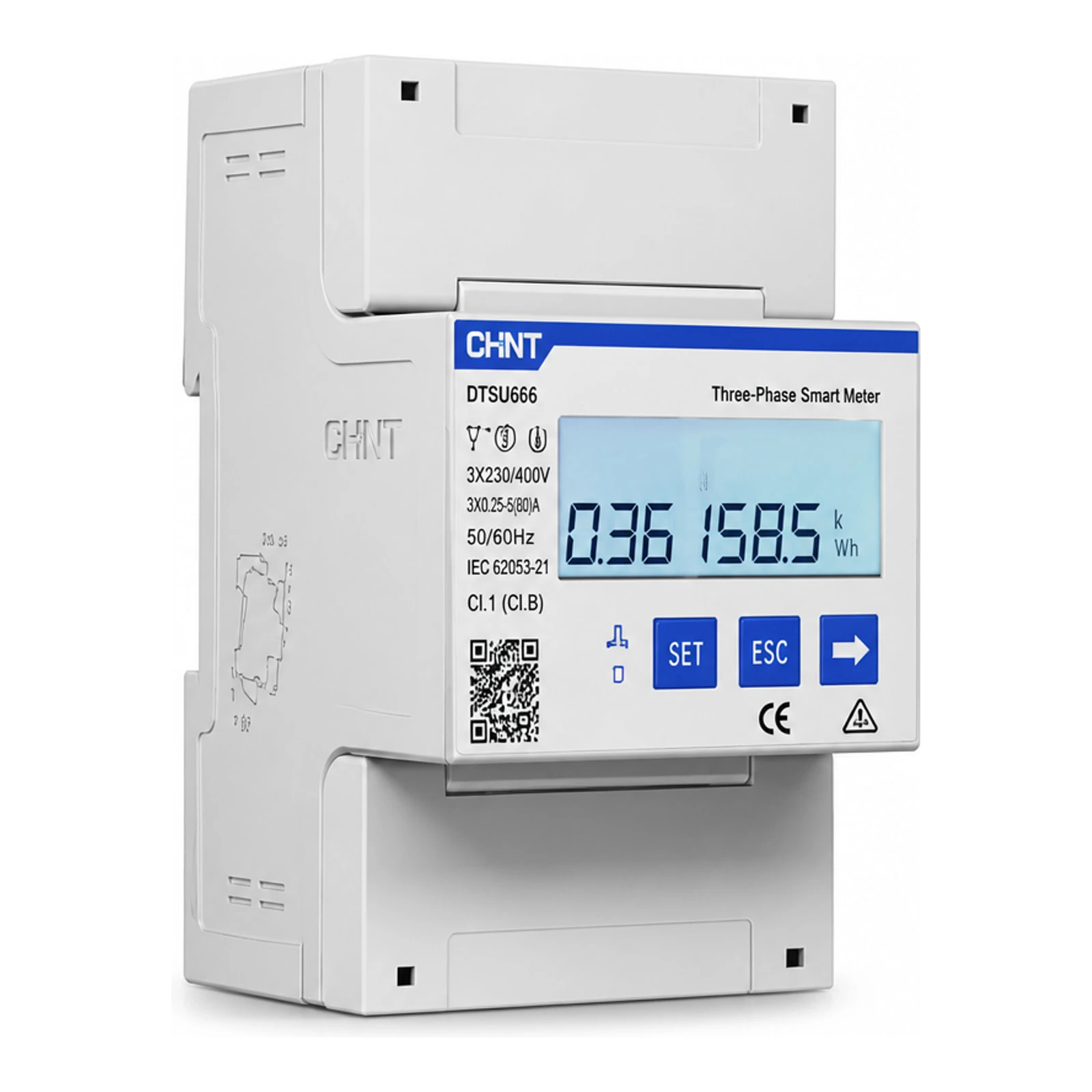

Trójfazowy licznik energii DTSU666-G przeznaczony do zastosowań fotowoltaicznych i systemów energetycznych, umożliwiający dwukierunkowy pomiar mocy czynnej i energii (kW, kWh). Urządzenie oferuje szybki odczyt mocy czynnej (czas odświeżania ≤ 50 ms), wyświetlacz LCD z podświetleniem oraz komunikację Modbus-RTU przez interfejs RS485.

Producent: Zhejiang Chint Instrument & Meter Co., Ltd. Siedziba: No.560, Yueming Road, Binjiang District, Hangzhou, Zhejiang, China P.C: 310052. Adres e-mail producenta w dokumencie: chintmeter@chint.com. Strona internetowa: http://en.chintim.com/. Firma dostarcza urządzenia miernicze zastrzegając zmiany danych technicznych bez uprzedzenia.

Parametry elektryczne

• Typ połączenia: 3P4W (trzy fazy, cztery przewody), dostęp przez przekładnik prądowy (CT)
• Prąd: 250A/50mA (przekładnik), aperturę CT: φ24 mm
• Napięcie nominalne (Un): 3×220/380V ... 3×240/415V; zakres pracy: 207V – 253V; ograniczone: 184V – 264V
• Częstotliwość: 50 Hz lub 60 Hz
• Dokładność: Napięcie ±0.5%; Prąd/ M oc ±0.5%; Energia elektryczna ±1%
• Pomiar: Import/Export kWh, kvarh; chwilowa moc kW, kvar, kVA; Irms, Vrms, częstotliwość, współczynnik mocy
• Wyjścia/indykacja: impulsowy wyjście (pulse), wyświetlacz LCD z podświetleniem
• Komunikacja: protokół ModBus-RTU przez RS485; prędkość transmisji 1200 / 2400 / 4800 / 9600 bps (domyślnie), 19200 / 115200 bps (konfigurowalne)
• Szybkość odświeżania mocy czynnej: ≤ 50 ms

Parametry mechaniczne

• Wymiary (S×W×G): 72 mm × 100 mm × 65.5 mm
• Typ montażu: na szynie DIN 35 mm (DIN35mm)
• Interfejs fizyczny: zaciski do podłączenia przewodów oraz port RS485 (zaciski A, B)
• Apertura przekładnika prądowego: φ24 mm (dotyczy zastosowanych CT o parametrach 250A/50mA)
• Zakres temperaturowy pracy: -25°C do +55°C; przechowywanie: -40°C do +70°C
