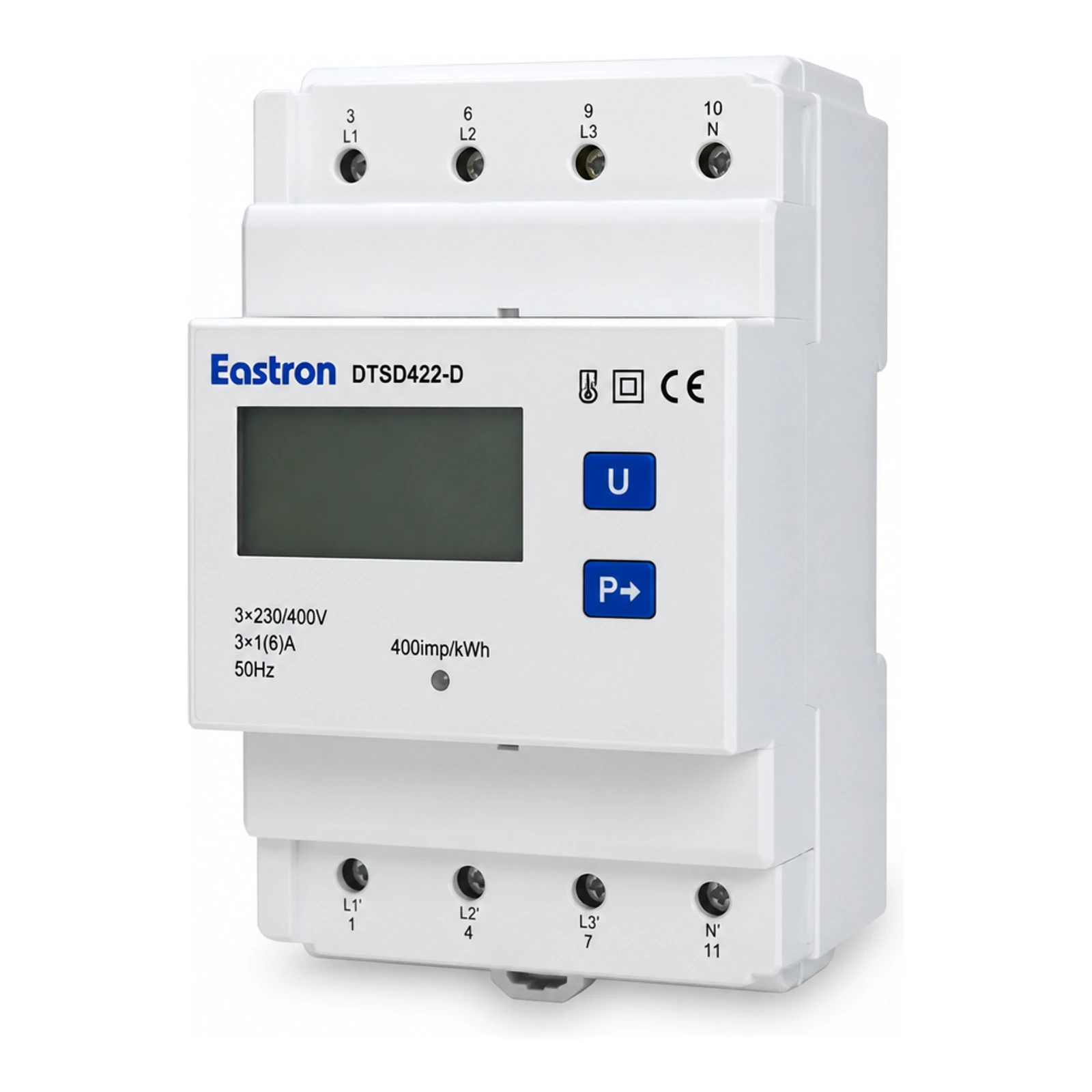

Falownik DTSD422-D

Falownik DTSD422-D w rzeczywistości w dokumentacji występuje jako trójfazowy licznik typu DIN-Rail (model DTSD422-D) przeznaczony do monitorowania i ochrony instalacji energetycznych w budynkach, stacjach ładowania, instalacjach fotowoltaicznych oraz obiektach komercyjnych. Urządzenie mierzy parametry sieciowe trzech faz i umożliwia dwukierunkowe pomiary energii oraz podstawową ochronę i akwizycję danych.

Producent: SOLARMAN — urządzenie pochodzi z serii liczników inteligentnych SOLARMAN przeznaczonych do zarządzania energią. Firma oferuje rozwiązania pomiarowe o wysokiej dokładności i wbudowanej komunikacji, przeznaczone do stosowania w budynkach mieszkalnych, komercyjnych i przemysłowych.

Parametry elektryczne

• Napięcie znamionowe: 3x220/380 V
• Częstotliwość: 50/60 Hz
• Prąd znamionowy: 3x6 A / 100 A (wariant 3x6A/100A)
• Moc znamionowa: 66 kW
• Pobór mocy: 0,5 W
• Dokładność: klasa 1
• Funkcje pomiarowe: napięcie, prąd, moc czynna, moc pozorna, energia czynna, energia pozorna, moc w podziale na fazy, częstotliwość, współczynniki mocy
• Dwukierunkowe pomiarowanie energii: tak
• Typ przekładników prądowych: Clip-On CT (zaciskane przekładniki)
• Liczba CT: 3

Parametry mechaniczne

• Wymiary (S×W×G): 91,5 × 76 × 36 mm
• Metoda montażu: szyna DIN 35 mm
• Zasilanie pomiarowe: 1 obwód z trójfazowymi CT lub 3 obwody z jednofazowymi CT
• Temperatura pracy: -25 °C do +60 °C
• Interfejs szeregowy: RS485
