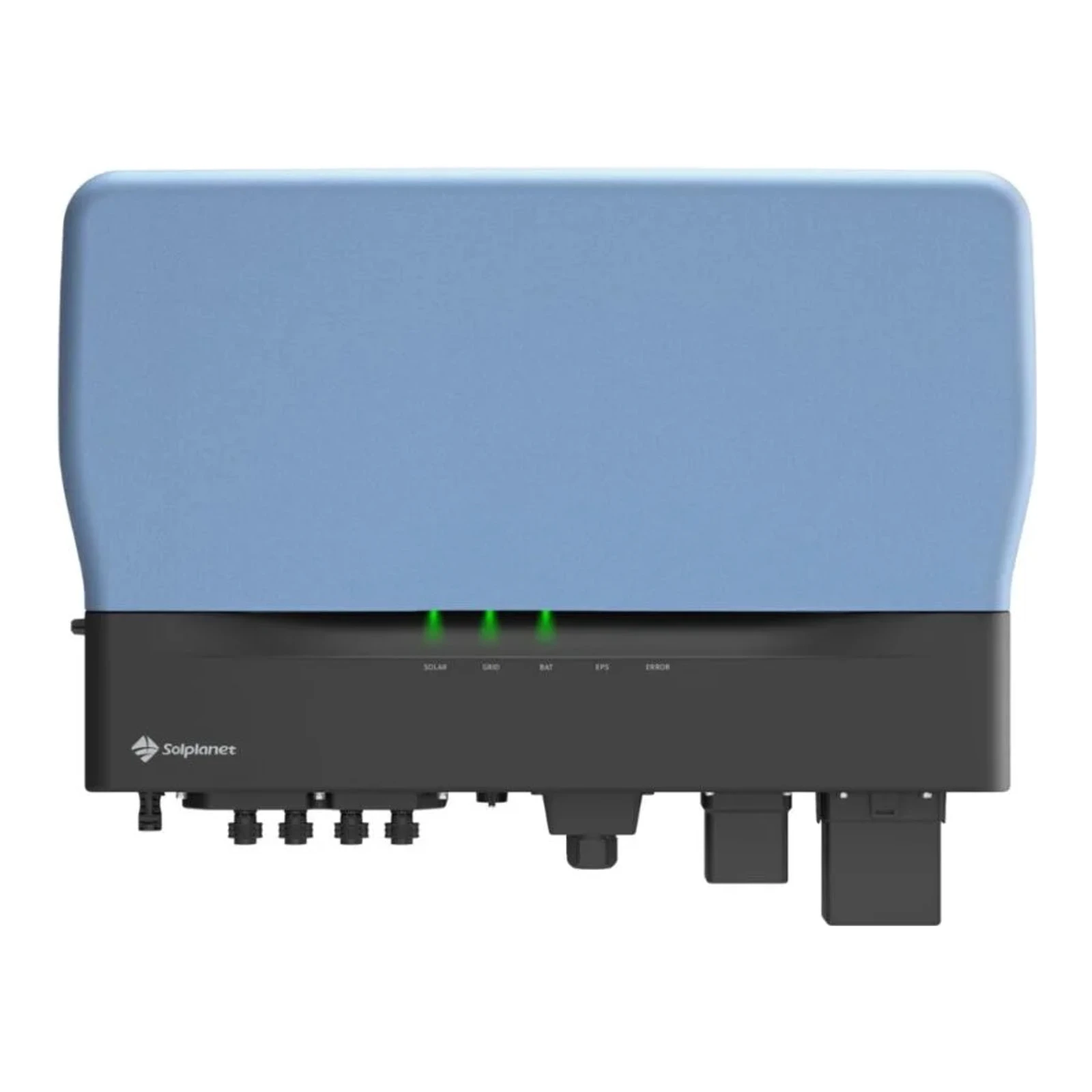

Falownik hybrydowy 3-fazowy Solplanet ASW030K-TH 30 kW

Falownik hybrydowy Solplanet ASW030K-TH o mocy nominalnej 30 kW to trójfazowe urządzenie do instalacji PV zintegrowane z magazynowaniem energii. Przeznaczony jest do zastosowań komercyjnych i przemysłowych, oferuje cztery niezależne trackery MPPT, wysoki zakres napięć wejściowych oraz możliwość dużego przewymiarowania instalacji PV.

Producent: Solplanet — firma specjalizująca się w rozwiązaniach fotowoltaicznych i magazynowaniu energii. Model ASW030K-TH należy do serii ASW TH, charakteryzującej się inteligentnym zarządzaniem energią, trybami pracy magazynu, szybkim uruchomieniem przez aplikację Solplanet oraz konstrukcją odporną na warunki zewnętrzne (stopień ochrony IP66).

Główne parametry elektryczne

• Maks. moc macierzy fotowoltaicznej: 60000 Wp
• Maksymalne napięcie wejściowe (Voc): 1000 V
• Zakres napięcia MPP / napięcie znamionowe: 150 V – 950 V / 630 V
• Minimalne napięcie wejściowe / napięcie początkowe: 95 V / 180 V
• Liczba MPPT / ciągów na wejście MPPT: 4 MPPT / 2 ciągi na wejście
• Maks. prąd wejściowy na MPPT / maks. moc na tracker: 40 A / 25000 W
• Zakres napięcia akumulatora: 120 V – 800 V (typ akumulatora LiFePO4)
• Maks. moc ładowania (PV + AC): 60000 W; maks. moc ładowania po stronie AC: 30000 W; maks. moc rozładowania: 30000 W
• Maks. prąd ładowania / rozładowania: do 100 A
• Nominalne napięcie AC (wyjście): 3/N/PE, 240 V / 415 V; zakres napięcia AC: 270 V – 480 V
• Znamionowa moc pozorna / znamionowy prąd wyjściowy (@400 V): 30000 VA / 43.4 A
• Maks. prąd wyjściowy: 47.8 A; maks. moc na każdej fazie (@400 V): 11000 W
• Szczytowa moc pozorna (poza siecią, do 10 s): 45000 VA
• Czas przełączania (UPS): < 10 ms
• Wydajność MPPT / sprawność europejska / maksymalna sprawność: MPPT 99.9% / 97.9% / 98.4%
• THDv (przy obciążeniu liniowym): 2%; THDi (przy mocy znamionowej): < 3%

Parametry mechaniczne i środowiskowe

• Wymiary (szer. / wys. / gł.): 769 mm / 491 mm / 285 mm
• Waga: 58,0 kg
• Stopień ochrony: IP66 (do użytku wewnątrz i na zewnątrz)
• Zakres temperatur pracy: -30 °C … +60 °C
• Maksymalna wilgotność względna: 100%
• Maksymalna wysokość robocza: 4000 m
• Koncepcja chłodzenia: inteligentne chłodzenie
• Kolory obudowy: Morandi niebieski / Earl czerwony / Skandynawska szarość

Funkcje komunikacyjne i zabezpieczenia (krótko)

• Interfejsy komunikacyjne: WiFi (2,4 GHz) / LAN (100 Mb/s), RS485 (ModBus RTU, Sunspec RTU), LAN (Modbus TCP), interfejs BMS CAN
• Wejścia/wyjścia cyfrowe: 7 wejść bezpotencjałowych, 3 wyjścia bezpotencjałowe
• Zabezpieczenia: ochrona przeciwprzepięciowa DC SPD typ II, wykrywanie rezystancji izolacji, monitorowanie zwarć doziemnych, zabezpieczenie przed odwrotną polaryzacją wejścia PV i akumulatora, ochrona przed zwarciem AC
