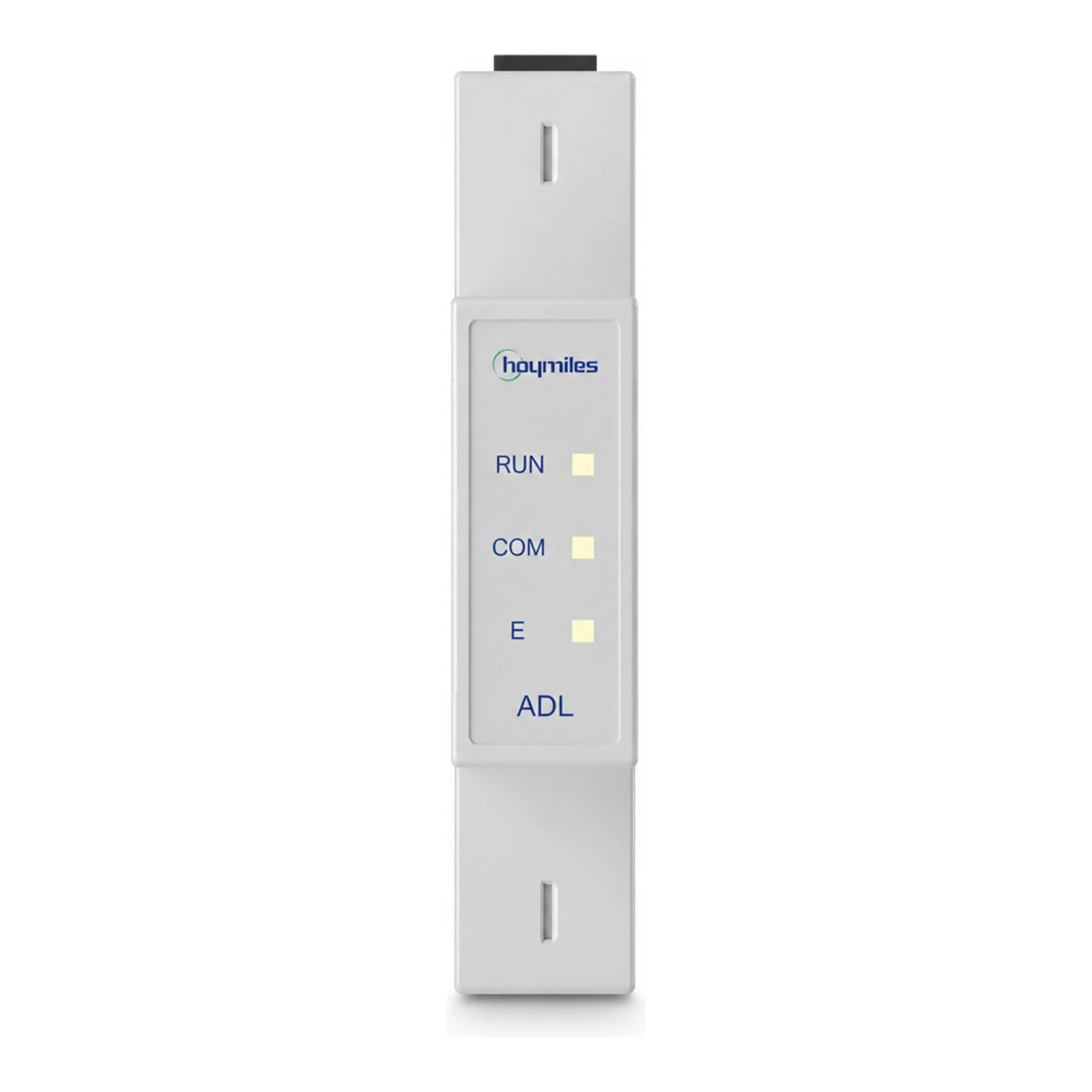

Hoymiles Licznik Smart Meter 2T-G3 z przekładnikami 2xCT 120A (3-fazowy)

Hoymiles Licznik Smart Meter 2T-G3 to modułowy, szynowy licznik energii elektrycznej przeznaczony do instalacji trójfazowych 3×230/400 V. Urządzenie współpracuje z zewnętrznymi przekładnikami prądowymi (CT), umożliwia dwukierunkowy pomiar energii, monitorowanie parametrów sieci i transmisję danych do falowników w systemach fotowoltaicznych oraz magazynowania energii.

Producentem licznika jest Hoymiles Power Electronics Inc., firma specjalizująca się w rozwiązaniach dla instalacji fotowoltaicznych i systemów magazynowania energii. Urządzenie jest projektowane z myślą o łatwej integracji z inwerterami i systemami zarządzania energią za pomocą standardowego interfejsu komunikacyjnego RS485 i protokołu Modbus RTU.

Kluczowe parametry elektryczne i funkcjonalne

• Typ sieci: Trójfazowa, czteroprzewodowa (3×230/400 V)
• Zakres napięcia wejściowego: 3×230/400 ±20%
• Prąd znamionowy: 120 A (przy użyciu CT 120 A / 40 mA)
• Przeciążalność: 1,2× prądu/napięcia (ciągłe) / 2× (1 s)
• Częstotliwość sieci: 50 Hz (±0,5%)
• Dokładność pomiaru: Napięcie ±0,5% ; Prąd ±0,5% ; Moc czynna ±0,5% ; Moc bierna ±0,5% ; Moc pozorna ±0,5%
• Klasa energii czynnej: Klasa B (z przekładnikiem rozłącznym)
• Klasa energii biernej: Klasa 2
• Interfejs komunikacyjny: RS485, protokół Modbus RTU, adresy 1–247, prędkość 1200–38400 bps
• Czas reakcji: ≤100 ms dla napięcia/prądu/mocy, ≤1 s dla energii elektrycznej

Parametry mechaniczne

• Montaż: Na szynie DIN
• Stopień ochrony: IP20
• Wymiary (S × W × G): 18 × 108.2 × 70 mm
• Waga: 63.15 g
• Zakres temperatur pracy: -40 do +70 °C
• Wilgotność względna: ≤95%, bez kondensacji
• Wysokość nad poziomem morza: ≤2000 m
