[KG-DPH 4X3 „XL”] KG Stół dwupodporowy dla 12PV (4×3), układ POZIOMY, moduł do szerokości 113,5 cm / wysokości 240 cm

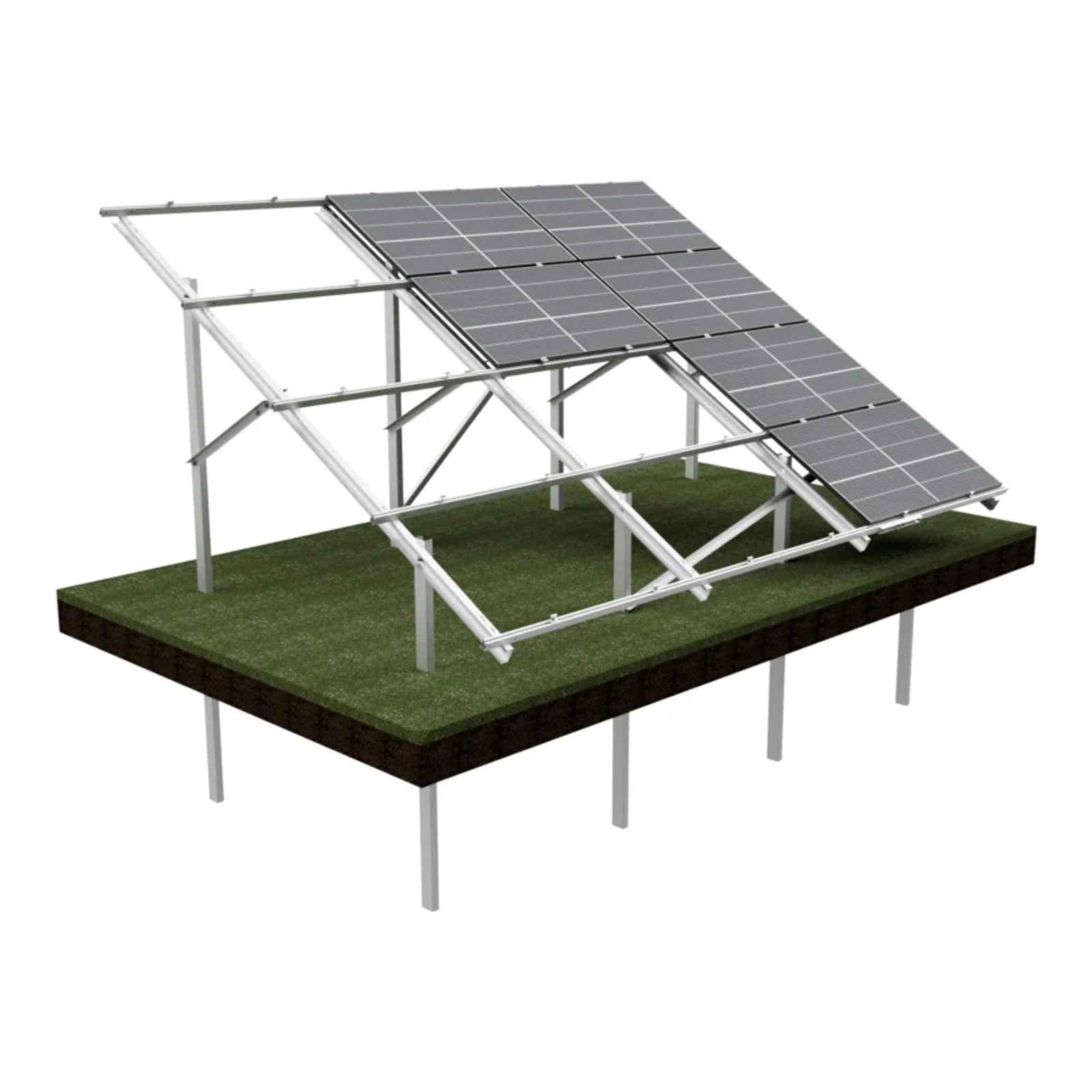

KG Stół dwupodporowy KG-DPH 4x3 XL to wolnostojąca konstrukcja gruntowa przeznaczona dla układu poziomego 12 modułów fotowoltaicznych w układzie 4x3. Konstrukcja zaprojektowana dla modułów monofacial o maksymalnej szerokości do 113,5 cm i wysokości do 240 cm, montowana metodą wbijania, przy stałym kącie nachylenia 30°.

Producent: Elementum PV Sp. z o.o. to firma zajmująca się dostawą systemów montażowych dla instalacji fotowoltaicznych. Siedziba firmy znajduje się w Gostyninie (ul. Krośniewicka 4b). Dokumentacja produktu zawiera odniesienia do norm i standardów wykonania oraz informacje o materiale zastosowanych elementów i gwarancji.

Parametry elektryczne/techniczne

• Układ: poziomy dla 12 PV (4x3)
• Rodzaj modułów: monofacial
• Maksymalna szerokość modułu: 113,5 cm
• Maksymalna wysokość modułu: 240 cm
• Kąt nachylenia: 30°
• Sposób mocowania: wbijane
• Strefa wiatrowa: 1
• Strefa śniegowa: 3
• Gwarancja: 10 lat
• Normy wykonania: PN-EN 1090-2, PN-EN 1990, PN-EN 1991-1-3, PN-EN 1991-1-4, PN-EN 1993, PN-EN 1999

Parametry mechaniczne

• Materiał słupów: powłoka Magnelis®
• Materiał szyn: aluminium EN AW 6063/T66
• Maksymalna wysokość nad poziomem morza: A = 300 m
• Maksymalna wysokość nad poziomem terenu: H = 2,8 m
• Rozstaw słupów (maks.): 2,1 m
• Konfiguracja: stół dwupodporowy dla 12 modułów (4x3)
