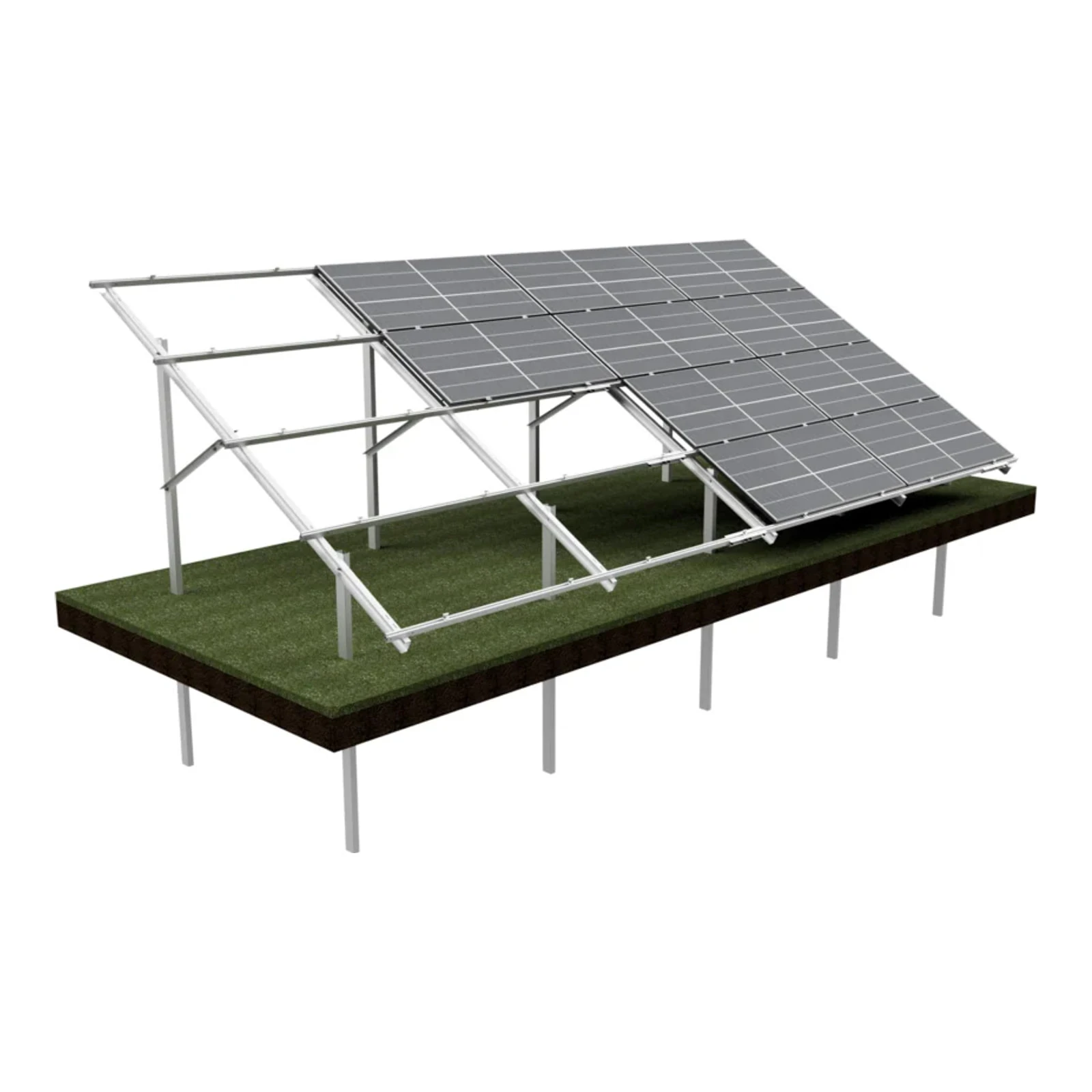

[KG-DPH 4X4 „XL”] KG Stół dwupodporowy dla 16PV (4×4), układ POZIOMY, moduł do szerokości 113,5 cm / wysokości 240 cm

KG-DPH 4x4 XL to wolnostojąca konstrukcja gruntowa w układzie poziomym przeznaczona do montażu 16 modułów fotowoltaicznych w konfiguracji 4x4. System zaprojektowano dla modułów monofacial o maksymalnej szerokości 113,5 cm i wysokości 240 cm, pod kątem nachylenia 30°, montowanych na wbijanych słupach.

Producent Elementum PV Sp. z o.o. (ul. Krośniewicka 4b, 09-500 Gostynin) oferuje konstrukcję wykonaną z komponentów o podwyższonej trwałości — słupy z powłoką Magnelis® oraz szyny z aluminium zgodnego z EN AW 6063/T66. Firma zapewnia 10-letnią gwarancję i zgodność wyrobu z odpowiednimi normami wykonania.

Parametry techniczne

• Układ: poziomy dla 16 PV (4x4)
• Maks. szerokość modułu: 113,5 cm
• Maks. wysokość modułu: 240 cm
• Rodzaj modułów: monofacial
• Kąt nachylenia: 30°
• Sposób mocowania: wbijane (słupy)
• Strefa wiatrowa: 1
• Strefa śniegowa: 3
• Gwarancja: 10 lat
• Normy wykonania: PN-EN 1090-2, PN-EN 1990, PN-EN 1991-1-3, PN-EN 1991-1-4, PN-EN 1993, PN-EN 1999

Parametry mechaniczne

• Materiał słupów: powłoka Magnelis®
• Materiał szyn: aluminium, EN AW 6063/T66
• Maksymalna wysokość nad poziomem morza (A): 300 m
• Maksymalna wysokość nad poziomem terenu (H): 2,8 m
• Rozstaw słupów (maks.): 2,2 m
• Wymiary obsługiwanych modułów: szer. do 113,5 cm, wys. do 240 cm
• Sposób montażu konstrukcji do gruntu: słupy wbijane
