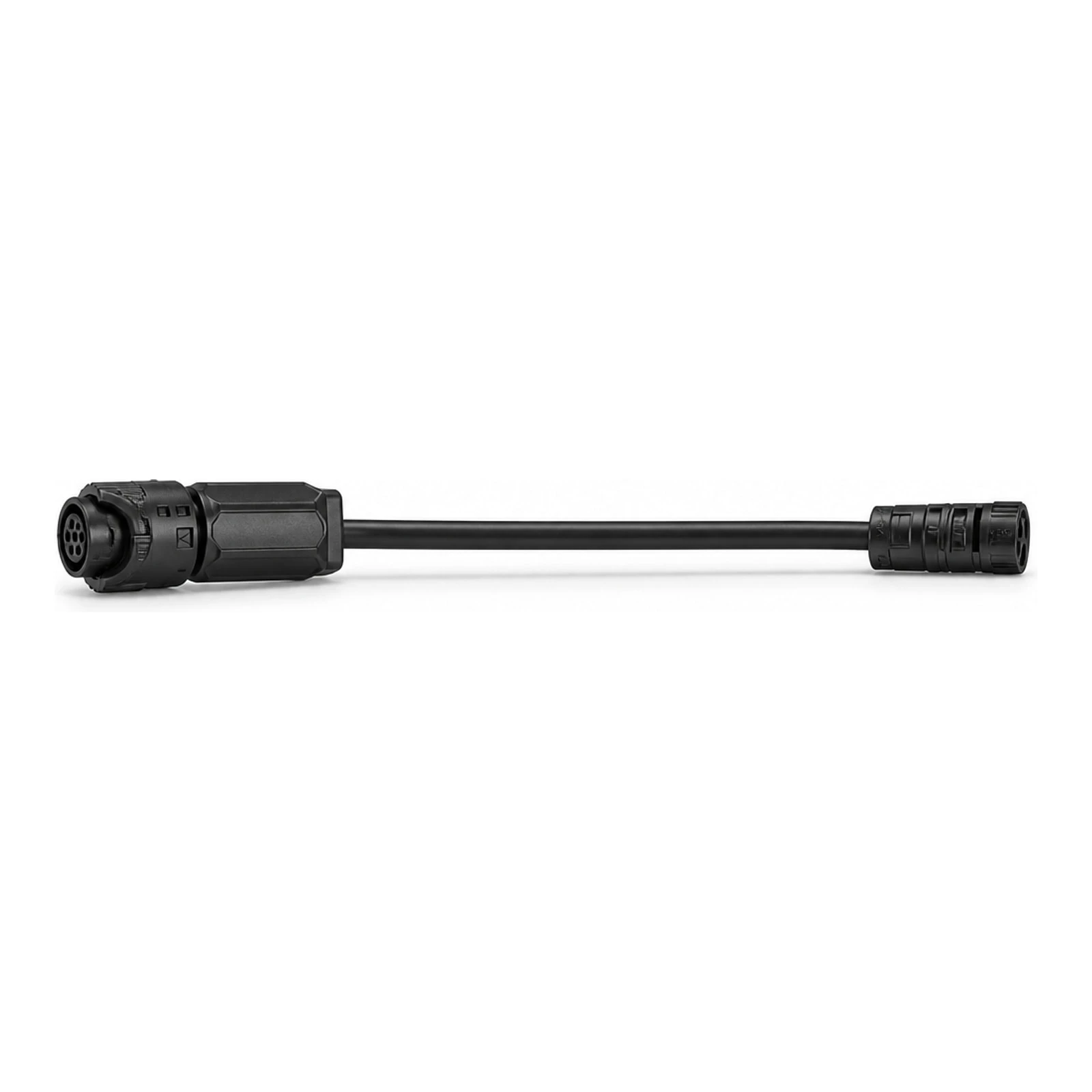

Kabel do kaskadowego łączenia bloków magazynów energii SOLAR EDGE IAC-RBAT-5KCTOW-01

Przewód do kaskadowego łączenia bloków magazynów energii SolarEdge, przeznaczony do bezpiecznego połączenia „Tower to Tower” w instalacjach niskiego napięcia. Zestaw obejmuje przewód komunikacyjny, przewody zasilające oraz przewód ochronny PE, zaprojektowany z myślą o kompatybilności z złączami i osprzętem stosowanym w systemach SolarEdge.

Producent: SolarEdge. Produkt oznaczony jako IAC-RBAT-5KCTOW-01, przeznaczony do zastosowań z magazynami energii SolarEdge. Kraj produkcji: Chiny. W komplecie zastosowano złącza i przepusty zgodne z opisem producenta (m.in. Waterproof Gland with RJ45 oraz złącza VP-ES-EP25A...).

Parametry elektryczne i techniczne

• Przewód komunikacyjny: CAT.5e 26AWG * 8P, długość 1700 mm ±10 mm
• Przewody zasilające (power cable): NSGAFÖU 2AWG, średnica zewnętrzna OD <14 mm, długość 2600 mm ±10 mm
• Przewód PE (ochronny): Yellow and green 1015 8AWG, długość 1700 mm ±10 mm
• Moment dokręcenia (torsion): 1.5 +/- 0.5 N·m
• Typy końcówek / złączy: VP-ES-EP25ARAB i VP-ES-EP25ABFB (złącza mocy) oraz wodoodporny przepust z RJ45 dla przewodu komunikacyjnego

Parametry mechaniczne

• Długości przewodów (ze wskazaniem tolerancji): komunikacyjny 1700 mm ±10 mm; przewody zasilające 2600 mm ±10 mm; przewód PE 1700 mm ±10 mm
• Średnica przewodu zasilającego: NSGAFÖU 2AWG OD <14 mm
• Tolerancje i uwagi montażowe: oba końce gotowego złącza powinny zachować ten sam kierunek (równoległe)
• Waga jednostkowa (netto): 2.69 kg
• Waga jednostkowa zapakowana (brutto): 2.95 kg
• Wymiary opakowania jednostkowego: 300 × 200 × 100 mm (L × W × H)
