Licznik energii 3-fazowy, 3p4w, wyświetlacz LCD, pomiar do 250A, komunikacja RS485, montaż na szynie TH DHSU1079-CT

Smart Power Sensor DHSU1079-CT to trzyfazowy licznik energii przeznaczony do pomiaru i monitoringu parametrów elektrycznych w instalacjach trójfazowych. Urządzenie współpracuje z trzema przekładnikami prądowymi (CT) 250 A/50 mA i zapewnia rejestrację energii czynnej, mocy, prądów, napięć, częstotliwości oraz współczynnika mocy. Posiada wyświetlacz LCD z auto-loop wyświetlania i interfejs komunikacyjny RS485.

Producent: Huawei Digital Power Technologies Co., Ltd. Producent zapewnia urządzenia zgodne z normami CE, RCM i UKCA. Produkt jest dostarczany z fabrycznie skonfigurowanymi parametrami komunikacyjnymi (adres, prędkość transmisji, format danych), a dokumentacja zawiera instrukcje montażu, okablowania oraz ustawiania parametrów poprzez przyciski na panelu.

Parametry elektryczne

• Napięcie nominalne i częstotliwość: 230/400 V AC, 50/60 Hz
• Zakres pomiaru prądu: 0–250 A (wejście przez CT 250 A / 50 mA)
• Wejście prądowe: CT, 250 A/50 mA
• Dokładność pomiaru energii: Klasa 1 (tolerancja ±1%)
• System uziemienia: trójfazowy czteroprzewodowy (3P4W) lub trójfazowy trójprzewodowy (3P3W)
• Komunikacja: RS485 (A/B), obsługa protokołu szeregowego; parametry: parity/stop/baud konfigurowalne
• Prędkości transmisji RS485: 1200 / 2400 / 4800 / 9600 / 19 200 / 115 200 bit/s (domyślnie 9600 bit/s)
• Zakres roboczego napięcia zasilania: 0.7–1.3 Un
• Temperatura pracy: od -25°C do +60°C

Parametry mechaniczne

• Tryb montażu: montaż na szynie DIN 35 mm
• Wymiary (przybliżone z dokumentacji): wysokość 99.3 mm, szerokość 72 mm, głębokość 66 mm (na rysunku także oznaczone: 53 mm i wysokość części 45 mm oraz 35 mm dla elementu montażowego)

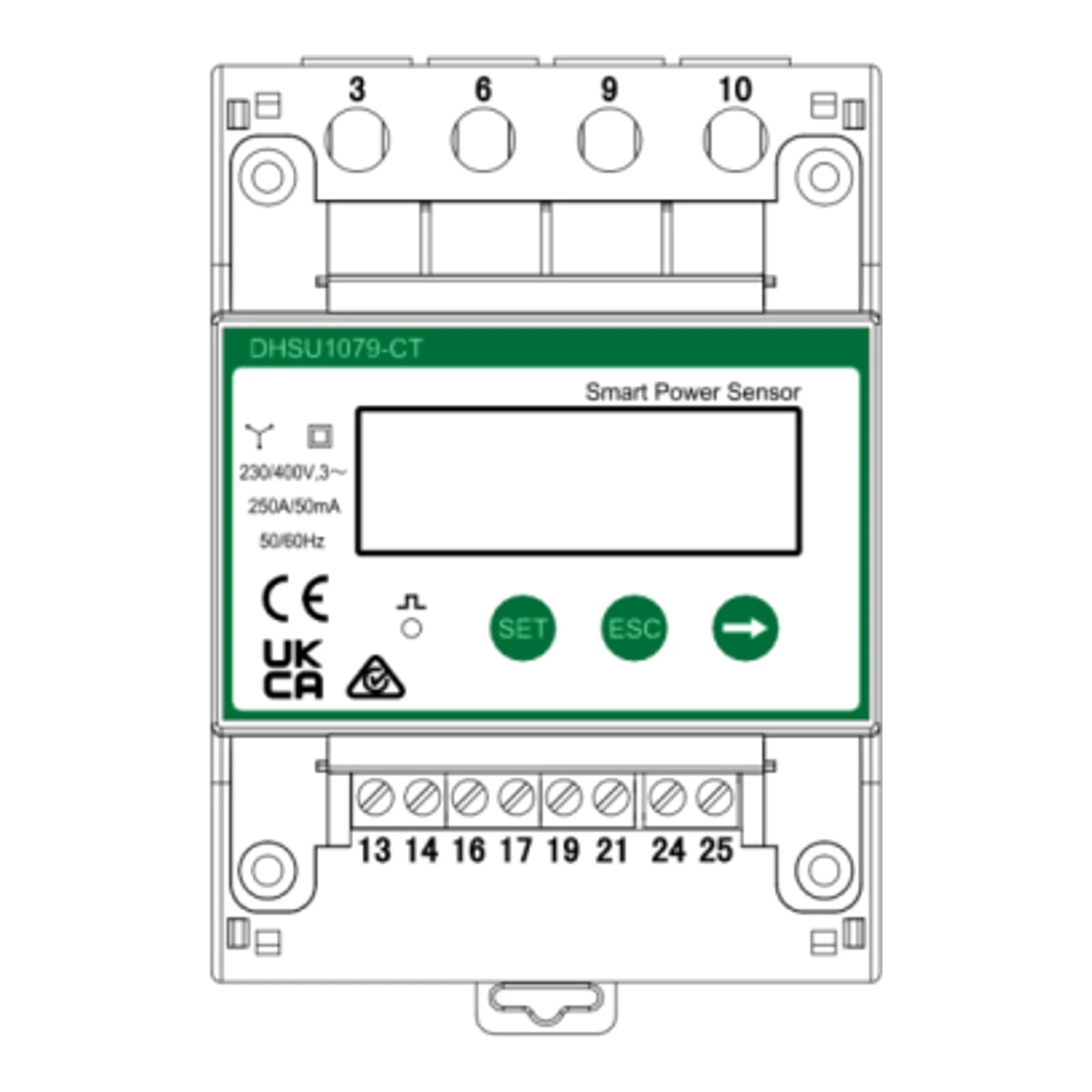

• Przyłącza napięciowe: zaciski Ua (terminal 3), Ub (6), Uc (9), Un (10)
• Przyłącza CT: IA*, IA, IB*, IB, IC*, IC do terminali 13,14,16,17,19,21 (kable zapewnione przez producenta)
• Przyłącze komunikacji: RS485A terminal 24, RS485B terminal 25
• Maksymalny moment dokręcania śrub (zaciski napięciowe): terminale 3, 6, 9, 10 – maks. 0.9 N·m, zalecany moment 0.6 ± 0.1 N·m
• Maksymalny moment dokręcania śrub (zaciski CT i RS485): terminale 13,14,16,17,19,21,24,25 – maks. 0.5 N·m, zalecany moment 0.34 ± 0.05 N·m
• Uwagi mechaniczne: każda faza (Ua, Ub, Uc) ma wewnętrzne zabezpieczenie (bezpiecznik i termistor) — zewnętrzne bezpieczniki na liniach napięciowych nie są wymagane
