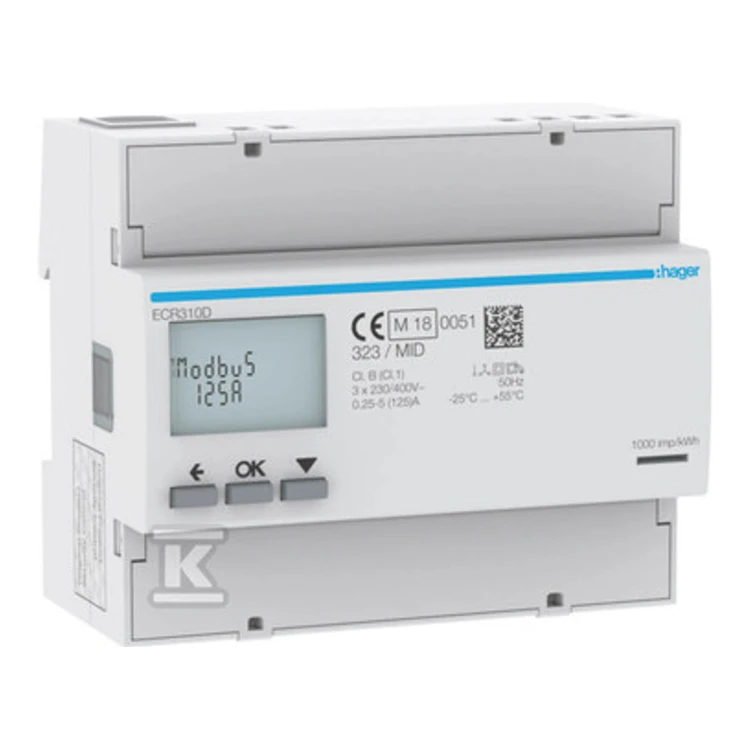

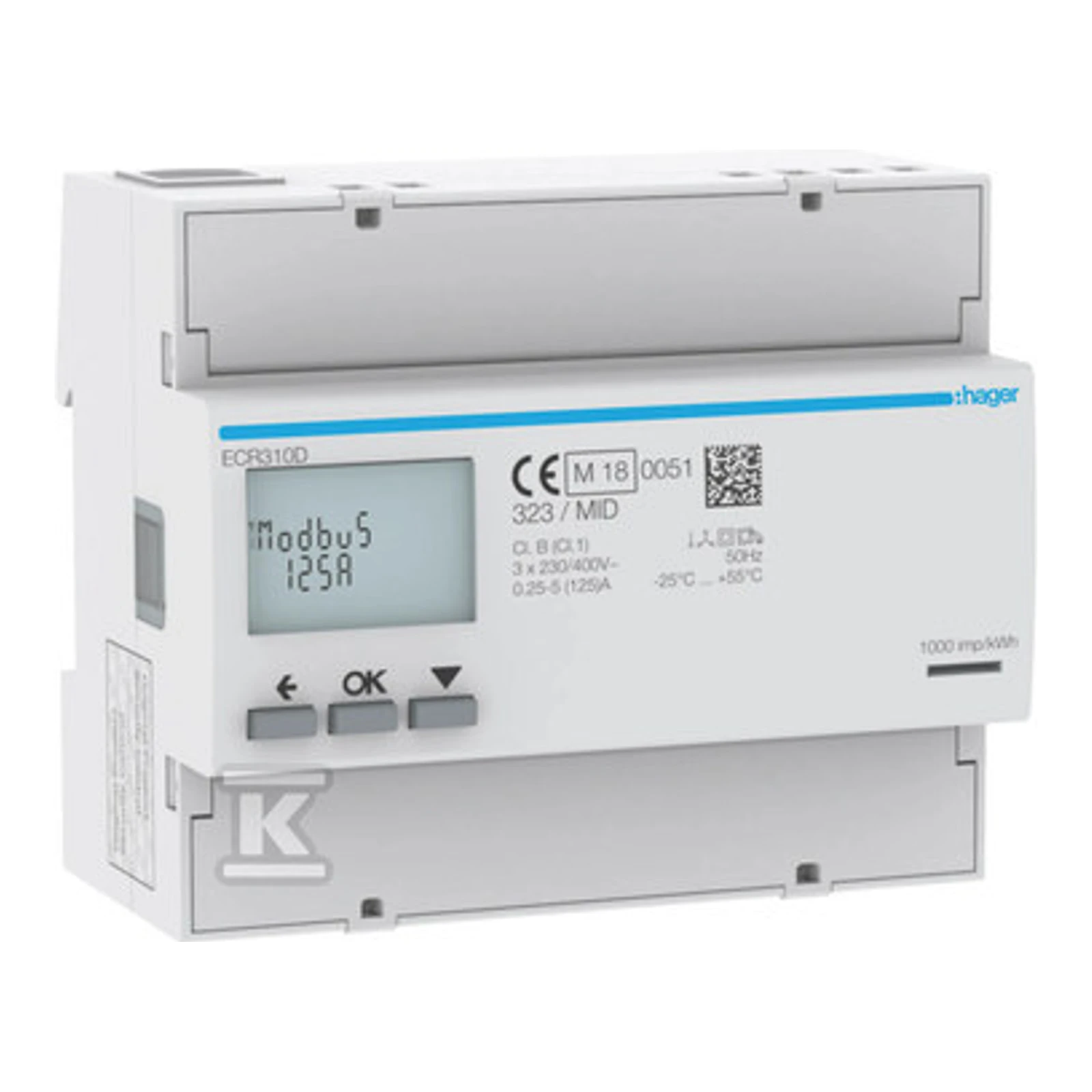

Licznik energii elektrycznej 3-fazowy, 125A 6M, Modbus, MID ECR310D

Licznik energii elektrycznej 3-fazowy ECR310D to precyzyjny, bezpośredni licznik energetyczny przeznaczony do pomiaru zużycia energii w układach trójfazowych z przewodem neutralnym (3P+N). Urządzenie obsługuje prąd do 125 A, ma szerokość 6 modułów oraz komunikację ModBus RS-485, co umożliwia integrację z systemami monitoringu i zarządzania energią.

Producentem urządzenia jest Hager — międzynarodowa firma specjalizująca się w rozwiązaniach elektroinstalacyjnych, aparaturze rozdzielczej i systemach automatyki budynkowej. Hager dostarcza produkty zgodne z obowiązującymi normami, oferując wyroby o ustandaryzowanej jakości i wsparciu technicznym.

Parametry elektryczne i funkcje

• System pomiarowy: bezpośredni pomiar (Direct measurement)
• Prąd znamionowy IN: 125 A
• Zakres pomiaru prądu: 0,25 - 125,0 A
• Zakres napięcia faza–neutralny (Ph-N): 92 - 276 V
• Zakres napięcia faza–faza (Ph-Ph): 160 - 480 V
• Częstotliwość pomiaru: 45 - 65 Hz (w karcie podano 50 Hz jako wartość typową)
• Klasa dokładności: B (MID)
• Typ wyjścia impulsowego: optyczny
• Komunikacja: ModBus RS-485, 3 przewody
• Temperatura pracy: -25 do 55 °C

Parametry mechaniczne i instalacyjne

• Liczba modułów: 6
• Wymiary (W x S x G): szerokość 107 mm, wysokość 92 mm, głębokość 60 mm
• Typ montażu: na szynie DIN
• Klasa ochrony IP: IP20
• Przekroje przewodów pomiarowych (wejście/wyjście): 50 - 50 mm²
• Maksymalny prąd obwodu pomiarowego: 125 A
• Moment dokręcania (zacisku głównego): 5 Nm
• Moment dokręcania zacisku cyfrowego: 0,50 Nm
