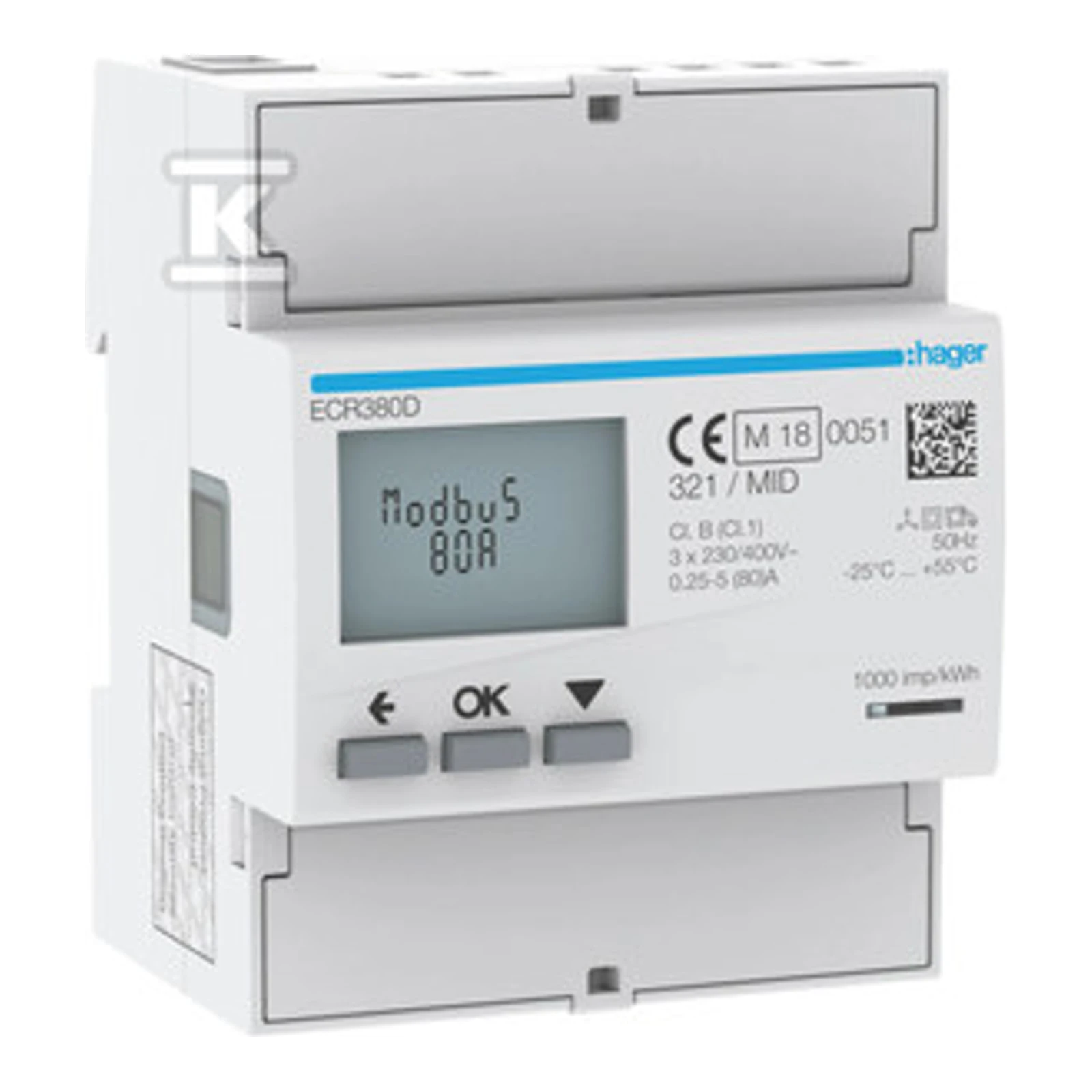

Licznik energii elektrycznej 3-fazowy, 80A 4M, Modbus, MID ECR380D

Licznik energii elektrycznej trójfazowy Hager ECR380D to elektroniczne urządzenie pomiarowe przeznaczone do bezpośredniego pomiaru energii w sieciach 3-fazowych (3P+N). Model 4-modułowy o prądzie znamionowym 80 A oferuje komunikację Modbus (RS-485) oraz wyjście impulsowe optyczne, co czyni go odpowiednim rozwiązaniem do monitoringu zużycia energii w instalacjach komercyjnych i przemysłowych.

Producentem urządzenia jest firma Hager, znany dostawca rozwiązań elektrycznych i systemów zarządzania energią. Hager dostarcza wyroby zgodne z obowiązującymi normami i wymogami branżowymi; model ECR380D posiada deklarowane cechy zgodne z wymaganiami MID oraz interfejs komunikacyjny MODBUS umożliwiający integrację z systemami nadzoru.

Parametry elektryczne

• System magistralny: MODBUS
• Układ biegunów: 3P+N
• Prąd znamionowy: 80 A
• Zakres pomiarowy prądu: 0,25 - 80,0 A
• Zakres pomiarowy napięcia Ph-N: 92 - 276 V
• Zakres pomiarowy napięcia Ph-Ph: 160 - 480 V
• Zakres częstotliwości: 45 - 65 Hz
• Klasa dokładności: B
• Pobór mocy: 2 VA
• Całkowite straty mocy przy In: 0,60 W

Parametry mechaniczne i montażowe

• Liczba modułów: 4
• Sposób montażu: Szyna DIN
• Wymiary (W×S×G): 92 mm × 72 mm × 60 mm
• Typ impulsów: Optyczny
• Typ połączenia magistrali: Modbus RS-485, 3 przewody
• Przekrój poprzeczny wejścia/wyjścia pomiarowego: 33 - 33 mm²
• Nominalny moment dokręcania (zaciski główne): 2 - 2 Nm
• Nominalny moment dokręcania zacisku cyfrowego: 0,50 - 0,50 Nm
• Stopień ochrony (IP): IP20
• Temperatura pracy: -25 - 55 °C; temperatura przechowywania/transportu: -25 - 70 °C
