Licznik energii elektrycznej - 3-fazowy RS-485, energia bierna LE-03MQ

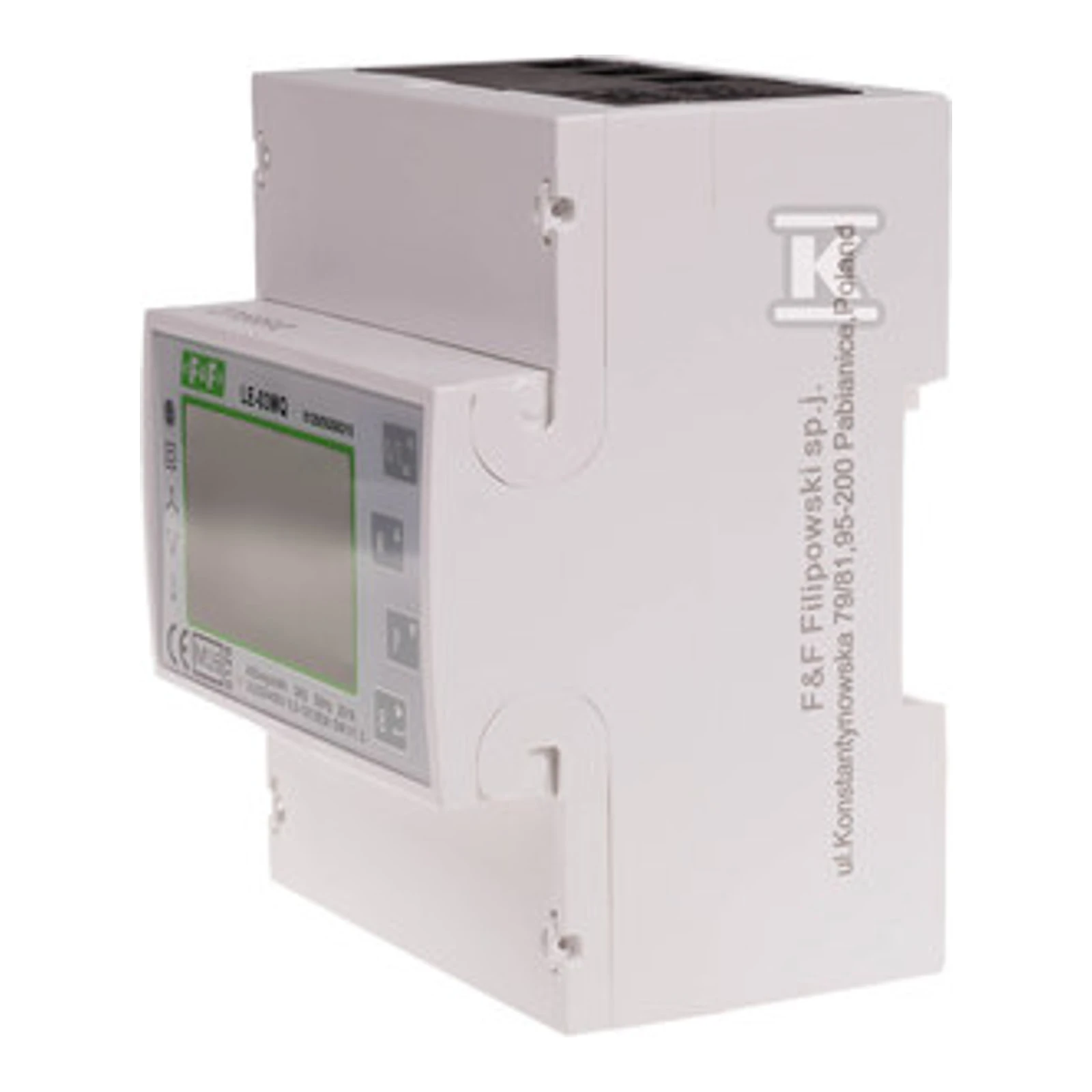

Licznik LE-03MQ CT v.2 to trójfazowy, elektroniczny licznik zużycia energii elektrycznej przeznaczony do pomiaru półpośredniego (z użyciem przekładników prądowych) lub pośredniego. Umożliwia rejestrację energii czynnej i biernej w obu kierunkach (import/eksport) oraz monitorowanie parametrów sieci takich jak napięcie, prąd, moce, częstotliwość i współczynnik mocy. Urządzenie wyposażone jest w podświetlany, wielofunkcyjny wyświetlacz LCD i przyciski konfiguracyjne oraz interfejs komunikacyjny RS-485 z protokołem Modbus RTU.

Producentem urządzenia jest polska firma F&F Filipowski sp. komandytowa (F&F), specjalizująca się w produkcji przyrządów pomiarowych i urządzeń elektrotechnicznych. Firma dostarcza dokumentację, deklaracje zgodności (MID, CE) oraz wsparcie serwisowe. Produkt posiada indywidualny numer fabryczny (grawer laserowy) oraz zabezpieczenie konfiguracji hasłem.

Parametry elektryczne

• Napięcie znamionowe: 3×230/400 V
• Zakres pomiarowy napięć: L–N 176–276 V AC, L–L 304–480 V AC
• Prąd nominalny / bazowy: 3×5 A (prąd maks. 3×6 A)
• Prąd minimalny mierzony: 0,02 A
• Dokładność pomiaru: klasa B (EN50470-1/3)
• Częstotliwość znamionowa: 50/60 Hz
• Wyjścia impulsowe: 2 (otwarty kolektor), maks. napięcie 27 V DC, maks. prąd 30 mA; stała licznika konfigurowalna (domyślnie 1 imp/[kWh/kVarh] dla wyjścia 1; wyjście 2: 3200/CT imp/kWh)
• Komunikacja: port RS-485, protokół Modbus RTU, adres Modbus 1–247, prędkości transmisji: 2400, 4800, 9600 (fabrycznie), 19200, 38400 bps, parzystość: NONE (fabrycznie), EVEN, ODD; bity stopu: 1 (fabrycznie) lub 2
• Stała licznika (licznik impulsów): 3200 imp/kWh (wskazanie główne)

Parametry mechaniczne i środowiskowe

• Obudowa: tworzywo PC+ABS
• Wymiary: 4 moduły (72 mm)
• Montaż: na szynie TH-35
• Stopień ochrony: wewnętrzny IP51 (zalecana obudowa), zewnętrzny IP54 (wymagana obudowa)
• Zakres temperatur pracy: -25 ÷ 55 °C
• Wilgotność: ≤95% (bez kondensacji)
• Wysokość montażu: do 3000 m n.p.m.
• Przyłącze zaciskowe: śrubowe 0,5 ÷ 1,5 mm², moment dokręcający 0,4 Nm
