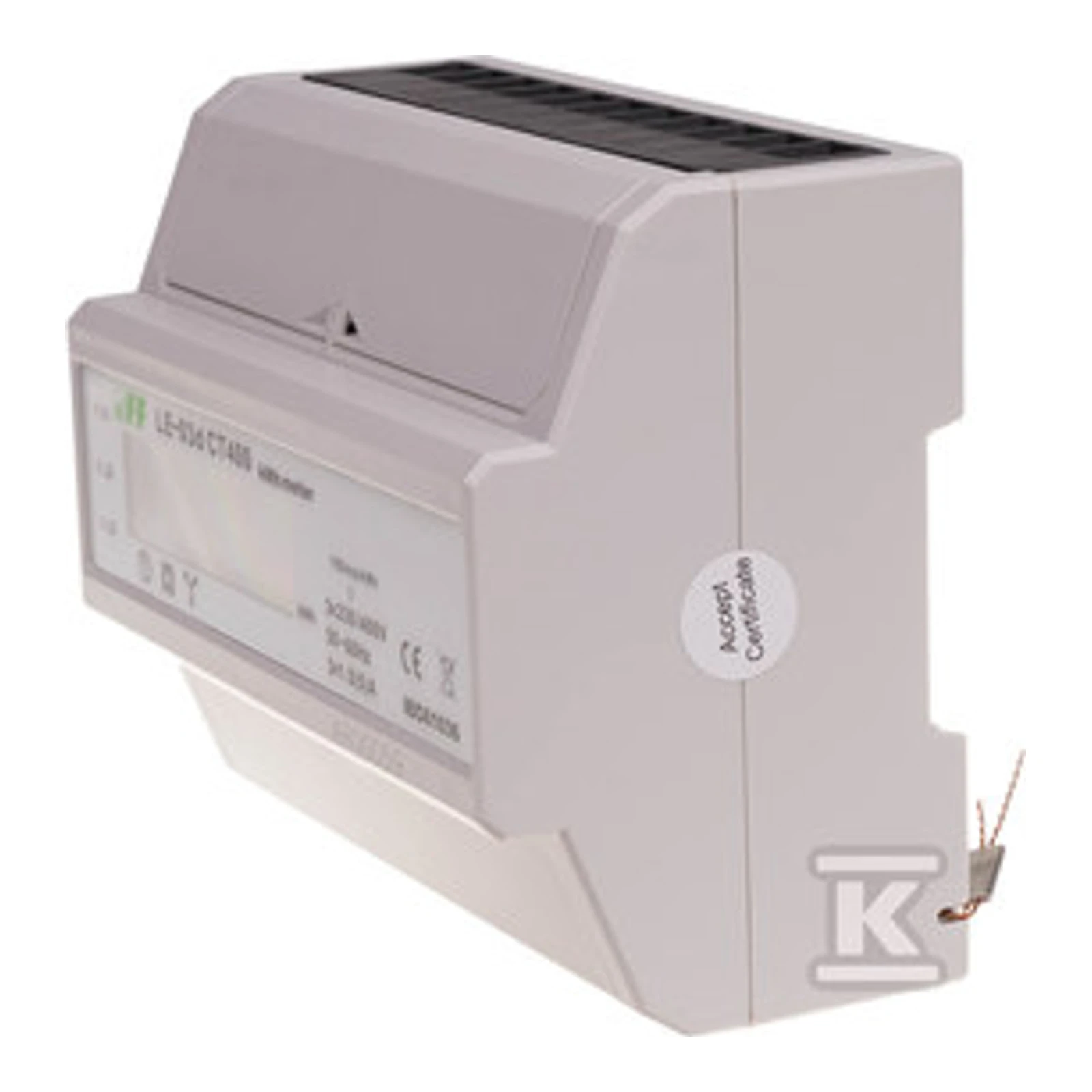

Licznik energii elektrycznej LE-03d CT-400 - trójfaz., wyświetlacz LCD, kl.1, wej. pom. 3x5A [przekładnik 400/5] LE03D-CT400

LE-03d CT 400 to trójfazowy, półpośredni elektroniczny wskaźnik zużycia energii elektrycznej z segmentowym wyświetlaczem LCD, przeznaczony do współpracy z przekładnikami prądowymi o prądzie wtórnym 5 A. Urządzenie zlicza energię w układzie 3×230/400 V+N i dostarcza impulsowe wyjście SO+ / SO- do współpracy z zewnętrznymi licznikami impulsowymi lub rejestratorami.

Producentem urządzenia jest firma F&F Filipowski sp. j. z Pabianic (Polska). Firma dostarcza produkty z indywidualnym numerem fabrycznym (grawer laserowy) i zapewnia 24-miesięczną gwarancję na swoje wyroby. Instrukcje i informacje serwisowe dostępne są na stronie producenta oraz w procedurze reklamacyjnej.

Parametry elektryczne

• Typ przekładnika: 400/5 A
• Napięcie odniesienia: 3×230/400 V + N
• Prąd bazowy: 3×1,5 A
• Prąd maksymalny: 3×5 A
• Prąd minimalny: 0,04 A
• Klasa dokładności: klasa 1 (zgodnie z IEC61036)
• Stała licznika / impulsu: 3,33 Wh/imp (300 imp/kWh)
• Wyjście impulsowe: SO+ / SO- otwarty kolektor, napięcie podłączenia <30 V DC, prąd <27 mA, czas impulsu 35 ms
• Pobór własny: <10 VA; <2 W
• Sygnalizacja poboru prądu: 3× LED czerwona; sygnalizacja sczytywania: LED czerwona

Parametry mechaniczne

• Przyłącze: zaciski śrubowe do 25 mm²
• Wymiary: 7 modułów, szerokość 122 mm
• Montaż: na szynie TH-35
• Stopień ochrony: IP20
• Wyjścia i złącza: zaciski faz L1,L2,L3 (18,17,16), N zacisk 15, wyjście impulsowe zaciski 9(+)/8(-), zaciski prądowe 1-2 (L1), 3-4 (L2), 5-6 (L3)
