Licznik zużycia energii 3-fazowy OWE-3

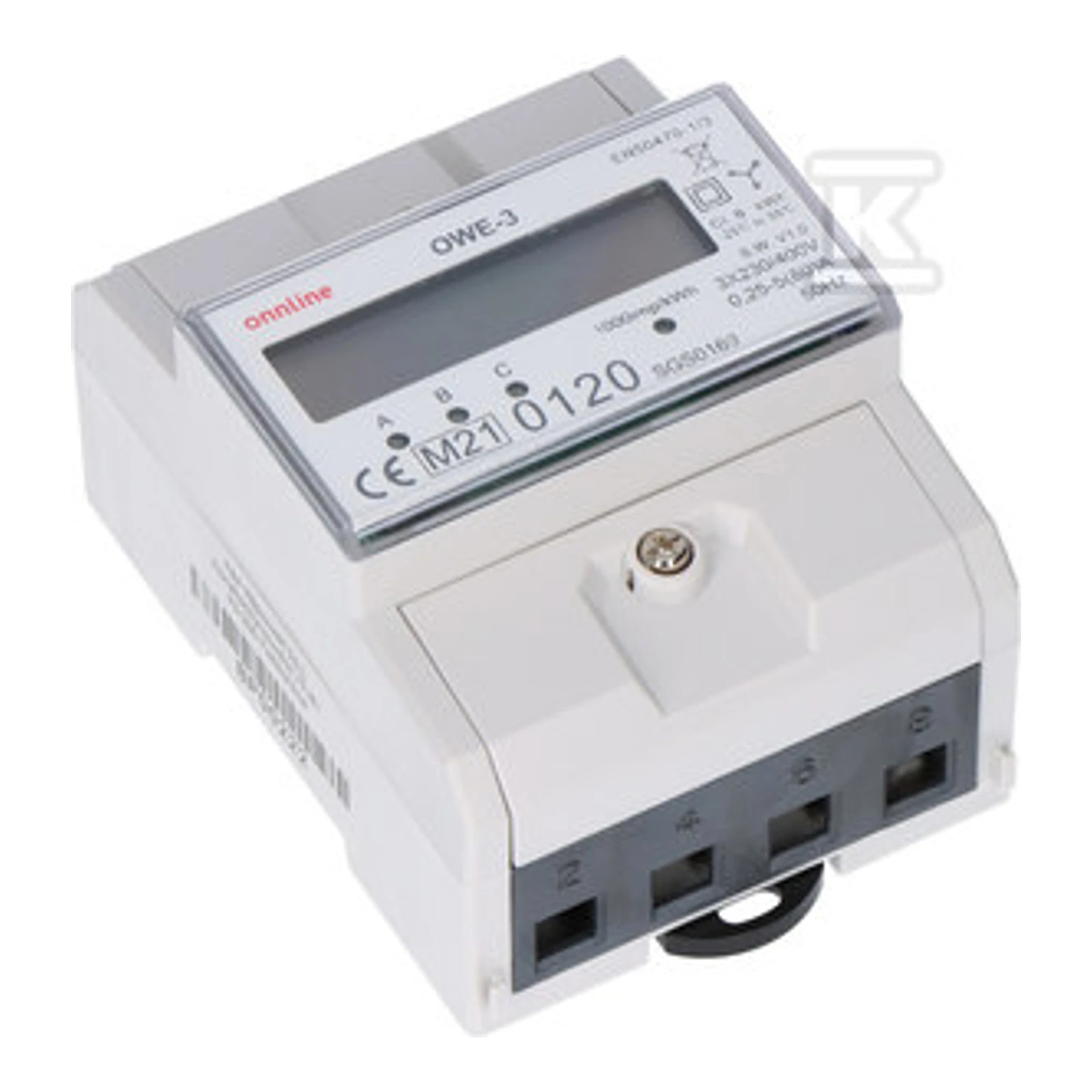

OWE-3 to trójfazowy, statyczny (elektroniczny) licznik zużycia energii elektrycznej przeznaczony do bezpośredniego pomiaru energii czynnej pobranej w instalacjach 3-fazowych. Urządzenie generuje impulsy proporcjonalne do zużytej energii, obrazując sumaryczne zużycie na segmentowym wyświetlaczu LCD; pojedyncze fazy sygnalizowane są czerwonymi diodami LED.

Producentem licznika jest ononline (Onninen Sp. z o.o.), oferujący urządzenie zgodne z wymaganiami dyrektyw LVD 2014/35/UE oraz EMC 2014/30/UE. Produkt posiada indywidualny, nieusuwalny numer fabryczny (grawer laserowy) oraz 24-miesięczną gwarancję od daty zakupu.

Parametry elektryczne i funkcjonalne

• Typ pomiaru: energia czynna pobrana AE+ [kWh]
• Układ: instalacja 4-przewodowa, 3-fazowy w układzie bezpośrednim
• Napięcie znamionowe: 3×230/400 V (zakres napięcia 160÷265 V)
• Prąd minimalny mierzony: 0,04 A; prąd bazowy: 0,25 ÷ 5 A; prąd maksymalny: 80 A
• Częstotliwość znamionowa: 50 Hz
• Dokładność pomiaru: klasa B (EN50470-1/3)
• Wyjście impulsowe: otwarty kolektor, maksymalne napięcie 27 V DC, maksymalny prąd 27 mA, stała impulsowania 1000 imp/kWh, czas impulsu 35 ms
• Pobór własny licznika: <10 VA; <2 W
• Sygnalizacja poboru prądu: 3×LED (czerwone) dla faz A, B, C; sygnalizacja sczytywania: LED czerwona
• Zakres wskazań liczydła: 0 ÷ 999999,99 kWh; stała licznika: 1000 imp/kWh

Parametry mechaniczne i instalacyjne

• Obudowa: tworzywo PC+ABS
• Klasa ochronności izolacji: II; stopień ochrony: IP20
• Przyłącze: zaciski śrubowe do 16 mm²
• Montaż: na szynie TH-35
• Wymiary: 4,5 modułu (75 mm)
• Temperatura pracy: -25 ÷ 55 °C
• Możliwość plombowania: osłon zacisków wejściowych i wyjściowych (miejsce plombowania wskazane na obudowie)
• Wyprowadzenia: zaciski 1,3,5 – L1/L2/L3 (zasilanie); 2,4,6 – L1/L2/L3 (odbiór); 7 – przewód neutralny N; 20 (+) i 21 (–) – wyjście impulsowe
