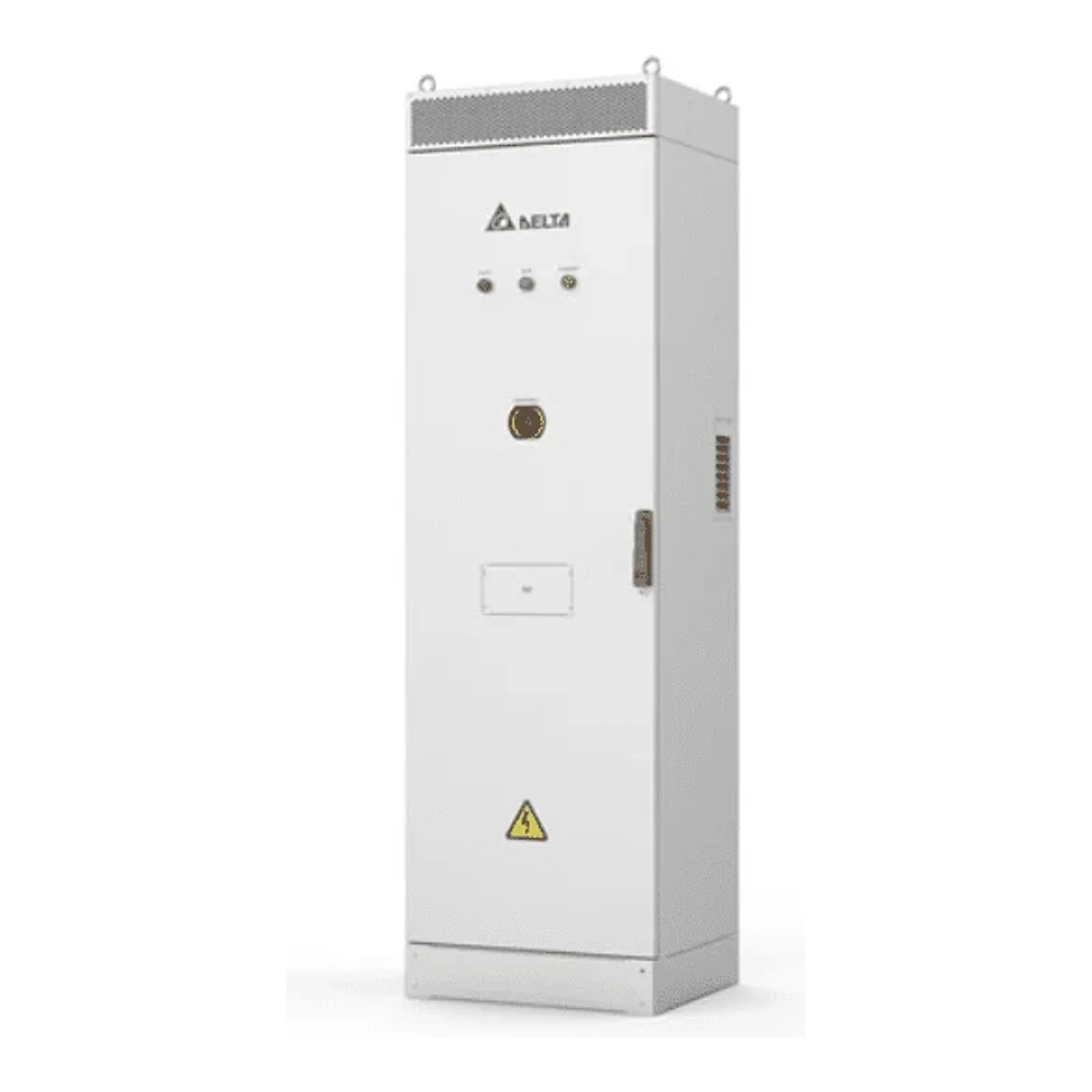

Magazyn energii DELTA PCS100HV

Power Conditioning System PCS100HV to stacjonarny, dwukierunkowy falownik magazynu energii o mocy nazwowej około 100 kW, przeznaczony do zastosowań sieciowych i wyspowych: zasilanie awaryjne, szczytowanie, przesunięcie obciążenia, zwiększanie autokonsumpcji instalacji PV oraz poprawa jakości energii. Urządzenie wspiera tryby pracy grid-tied i backup oraz funkcję black start dla aplikacji mikro-sieci.

Producent: Delta Electronics (Thailand) PCL. Firma specjalizuje się w rozwiązaniach energetycznych i elektronice mocy; model PCS100HV jest częścią oferty Delta dla systemów magazynowania energii, produkowanej i certyfikowanej zgodnie z międzynarodowymi normami bezpieczeństwa i kompatybilności elektromagnetycznej.

Kluczowe parametry elektryczne

• Moc znamionowa AC: 100 kVA / 100 kW (dla obciążenia linearnego)
• Napięcie AC: 400 Vac (3P, N, PE) lub (3P, PE)
• Zakres napięcia siatki: 352 ~ 440 Vac
• Prąd znamionowy AC: 145 A
• Maksymalny ciągły prąd AC: 167 A
• THD wyjścia: < 3% przy obciążeniu liniowym
• Zakres napięcia DC: 650 ~ 1,350 Vdc (3P3W) / 700 ~ 1,350 Vdc (3P4W w trybie off-grid)
• Moc rozładowania/ładowania: 102 kW / 98 kW (wartości nominalne DC)
• Maksymalny prąd rozładowania/ładowania: 157 A / 151 A
• Sprawność szczytowa: 98%
• Współczynnik mocy: -1 do 1, regulowany ciągle
• Straty w trybie czuwania: <25 W (tryb cold)

Parametry mechaniczne i środowiskowe

• Wymiary (S × W × G): 600 × 2000 × 500 mm
• Waga netto: 230 kg
• Chłodzenie: wymuszone powietrze z regulacją prędkości
• Klasa ochrony obudowy: IP55
• Temperatura pracy: -30 °C do +60 °C (z de‑ratingiem powyżej 45 °C)
• Wilgotność: 0 do 95% RH, bez kondensacji
• Hałas akustyczny: <70 dB @1 m @25 °C przy warunku znamionowym (max. 75 dB)
