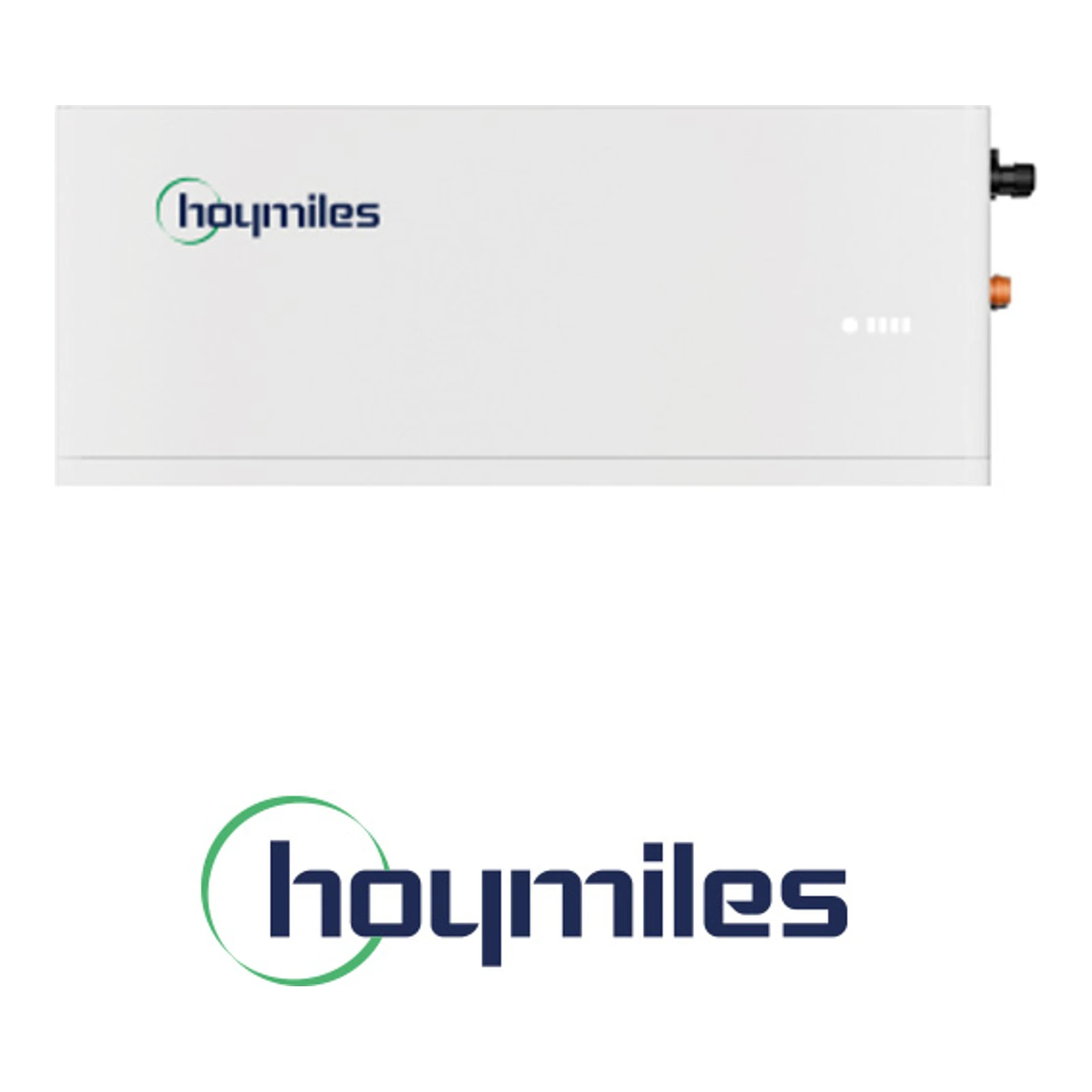

Magazyn energii Hoymiles moduł sterujący LB-10C-G2 do LB-5S-G2

Magazyn energii — moduł sterujący LB-10C-G2 (do systemu LB-5S-G2)

Moduł sterujący przeznaczony do współpracy z serią niskonapięciowych baterii Hoymiles LB-(5-20)S-G2. Pełni funkcję jednostki kontrolnej systemu BESS, odpowiadając za komunikację, zarządzanie stanem baterii oraz bezpieczne uruchamianie i wyłączanie zestawu.

Producent: Hoymiles Power Electronics Inc. — międzynarodowy dostawca rozwiązań magazynowania energii i elektroniki dla systemów fotowoltaicznych. Dokumentacja techniczna i informacje serwisowe pochodzą od producenta Hoymiles i dotyczą modułów stosowanych w serii LB-(5-20)S-G2.

Parametry elektryczne i funkcjonalne

• Przeznaczenie komunikacji: interfejsy COM (COM1, COM2) opisane w dokumentacji serii (RJ45 / CAN / RS485 dostępne dla integracji).
• Obsługiwane protokoły: CAN, RS485 (zgodnie z komunikacją baterii LB-(5-20)S-G2).
• Funkcje sterujące: włączenie/wyłączenie baterii (przycisk POWER), samodiagnoza, aktualizacje oprogramowania BMS.
• Zalecenia zabezpieczeń: montaż oraz stosowanie wyłącznika nadprądowego po stronie falownika zgodnie z lokalnymi przepisami.
• Maksymalny dopuszczalny prąd systemu: zgodny z modułami baterii — do 200 A maks. ciągłego ładowania/rozładowania dla modułów w wieży.

Parametry mechaniczne

• Wymiary kontrolera (Control box): 640 × 240 × 145 mm (S × W × G) — wymiar podany w dokumentacji serii.
• Waga kontrolera: 11 kg (masa jednostki Control box podana w dokumentacji).
• Montaż: konstrukcja przeznaczona do współpracy z modułami baterii serii LB-(5-20)S-G2; dostarczane elementy montażowe: bracket A oraz śruby zgodnie z listą opakowania.
• Stopień ochrony i chłodzenie: elementy systemu projektowane dla pracy w środowisku z naturalną konwekcją; całkowity system osiąga klasę IP66 (dot. całego zestawu).
• Środowisko pracy: instalacja indoor/outdoor z zalecanym zakresem temperatur pracy baterii i komponentów 0°C do +50°C przy ładowaniu i -20°C do +50°C przy rozładowaniu.
