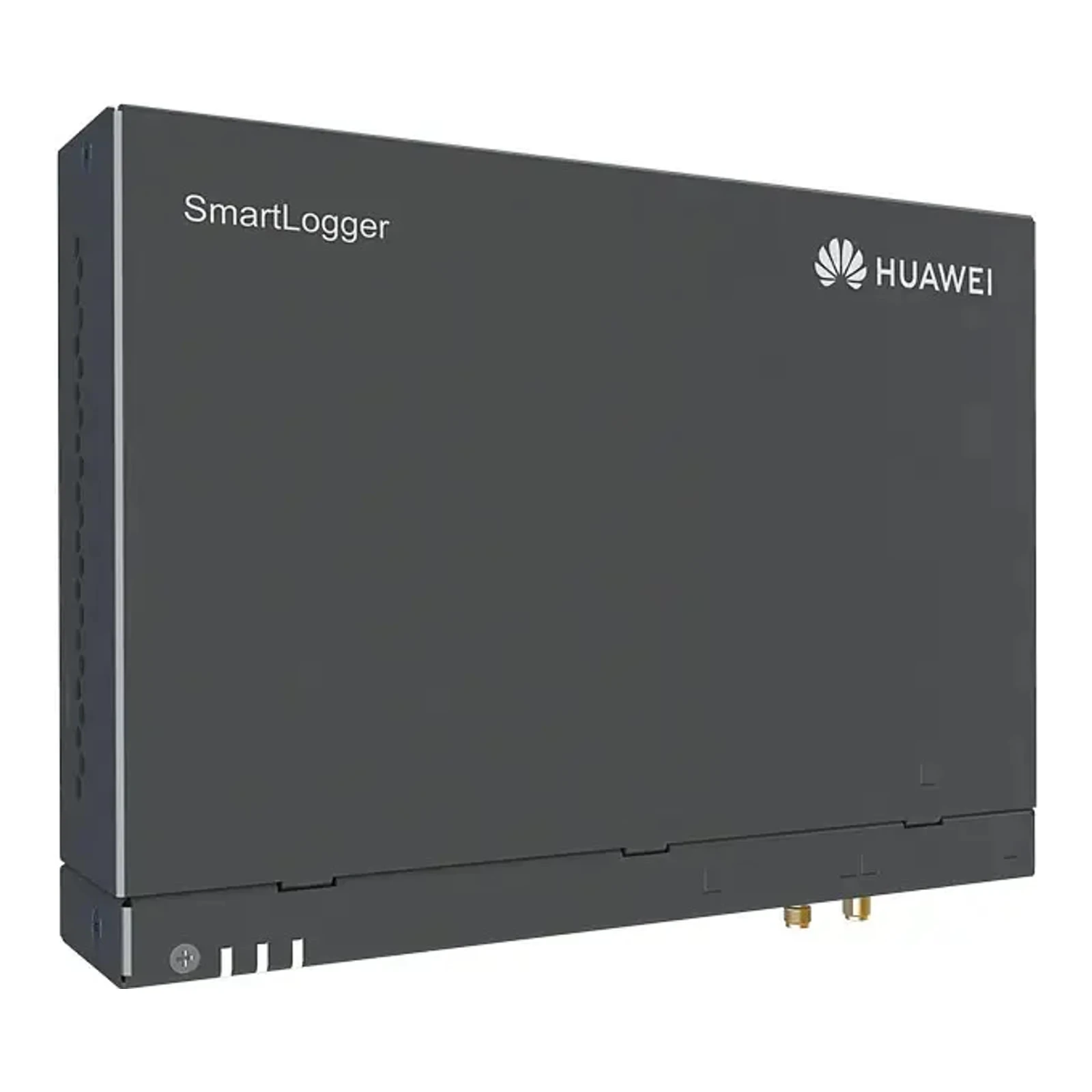

Magazyn energii Huawei // SmartLogger3000C01

SmartLogger3000C01 to zaawansowany logger komunikacyjny przeznaczony do zarządzania urządzeniami w instalacjach energetycznych. Urządzenie obsługuje do 80 podłączonych urządzeń, zapewnia złącza Ethernet (WAN/LAN), interfejsy RS485 oraz wejścia/wyjścia cyfrowe i analogowe. Wyposażone w komunikację 2G/3G/4G (LTE FDD i DC-HSPA+/HSPA+/UMTS oraz GSM/GPRS/EDGE) oraz wbudowany interfejs WEB i USB, ułatwia monitoring i integrację z systemami SCADA.

Informacje o producencie

Producentem urządzenia jest firma HUAWEI, znana z rozwiązań telekomunikacyjnych i energetycznych, dostarczająca sprzęt o wysokiej niezawodności i funkcjonalności. Model oznaczony jako SmartLogger3000C01 jest częścią oferty HUAWEI skierowanej do aplikacji związanych z zarządzaniem energią i rozproszonymi systemami pomiarowymi.

Wybrane parametry elektryczne i komunikacyjne

• Maks. liczba podłączonych urządzeń: 80
• WAN: 1 × 10/100/1000 Mbps
• LAN: 1 × 10/100/1000 Mbps
• RS485: COM × 3; prędkości 1200 / 2400 / 4800 / 9600 / 19200 / 115200 bps; zasięg do 1000 m
• 2G/3G/4G: LTE(FDD) B1,B2,B3,B4,B5,B7,B8,B20; DC-HSPA+/HSPA+/HSPA/UMTS: 850/900/1900/2100 MHz; GSM/GPRS/EDGE: 850/900/1800/1900 MHz
• Wejścia/wyjścia: DI × 4, DO × 2, AI × 4
• Aktywne wyjście DO: 12 V, 100 mA (przeznaczone do współpracy z przekaźnikiem lub czujnikiem)
• Protokoły komunikacyjne: Ethernet: Modbus-TCP, IEC 60870-5-104; RS485: Modbus-RTU, IEC 60870-5-103 (standard), DL/T645
• Interakcja i interfejsy: LED (RUN, ALM, 4G), wbudowany WEB, USB 2.0 × 1, komunikacja przez WLAN dla uruchamiania (APP)
• Zasilanie: AC 100 V–240 V, 50/60 Hz oraz DC 12 V / 24 V; typowe zużycie mocy 8 W, maks. 15 W

Parametry mechaniczne

• Wymiary (S × W × G): 225 × 160 × 44 mm (bez uchwytów montażowych i anteny)
• Waga: 2 kg
• Stopień ochrony: IP20
• Opcje montażu: montaż ścienny, na szynie DIN, ustawienie na blacie
• Zakres temperatur pracy: -40°C do 60°C
• Temperatura przechowywania: -40°C do 70°C
• Wilgotność względna (bez kondensacji): 5% – 95%
• Maks. wysokość eksploatacji: 4000 m (13 123 ft.)
