Magazyn energii KEHUA BCS 3450K-B-HUD/T

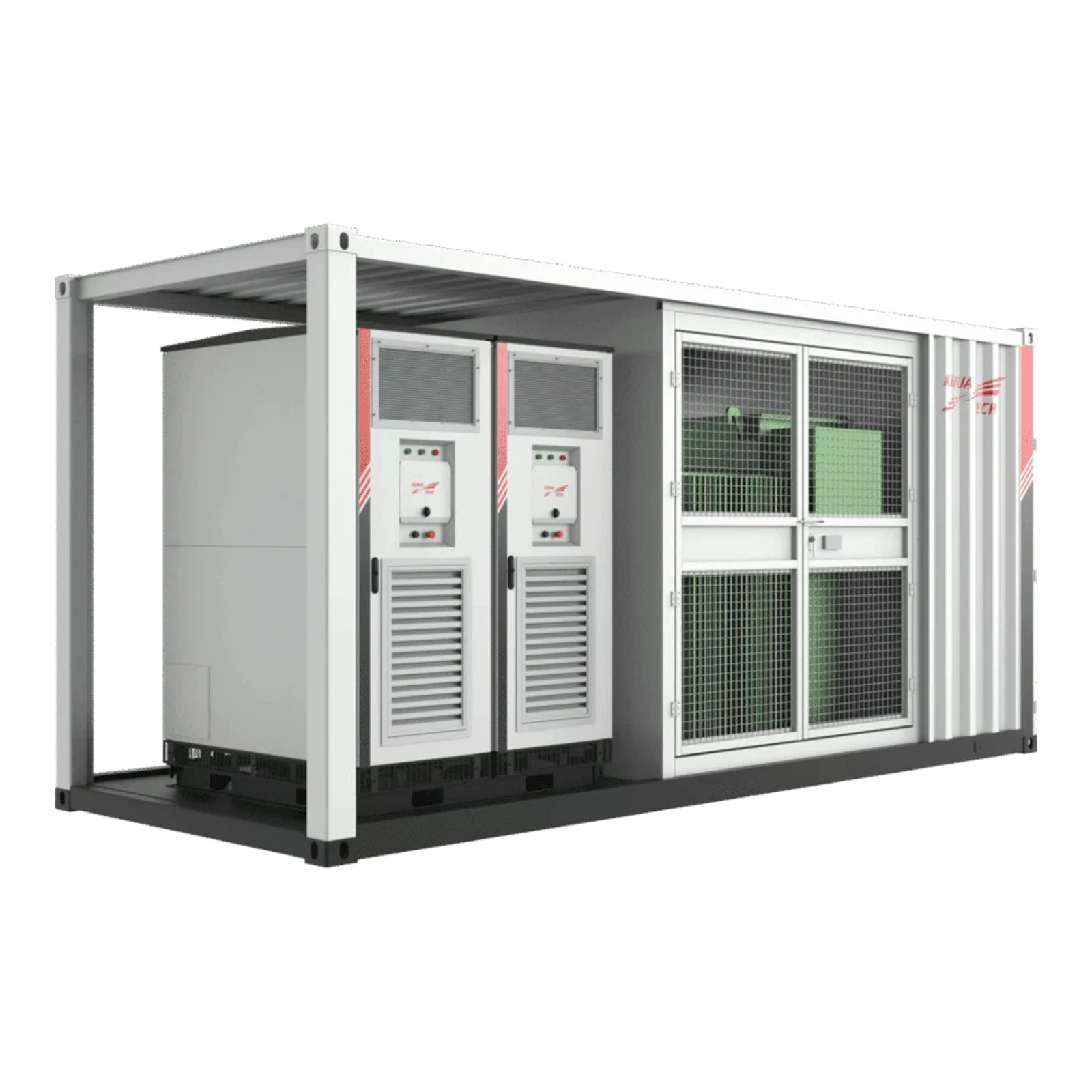

Kontenerowy system magazynowania energii KEHUA BCS3450K-B-HUD/T to zintegrowane rozwiązanie PCS z transformatorem pod klucz, przeznaczone do pracy sieciowej i wyspowej. System oferuje wysoką moc wyjściową 3450 kW, wsparcie pracy równoległej wielu jednostek oraz funkcje umożliwiające czarny start i adaptację do niestabilnej sieci.

Producent: KEHUA. Urządzenie jest częścią serii BCS2500K~3450K-B-HUD/T, zaprojektowanej jako integracja konwertera mocy i systemu transformatora z inteligentnym zarządzaniem, z monitorowaniem stanu transformatora i zaawansowanymi funkcjami komunikacyjnymi.

Kluczowe parametry elektryczne

• Znamionowa moc wyjściowa AC: 3450 kW
• Maksymalna moc wyjściowa AC: 3795 kVA
• Znamionowe napięcie sieciowe: 690 Vac (3P3W+PE)
• Maksymalny prąd wyjściowy: 3176 A
• Maksymalne napięcie DC: 1500 Vdc
• Zakres napięcia DC: 1000–1500 Vdc
• Maksymalny prąd stały: 3872 A
• THDi / THDu: <3% (przy mocy znamionowej, THDu <3% przy obciążeniu liniowym)
• Regulowany współczynnik mocy: od 1 (wiodący) do 1 (opóźniony)
• Maks. sprawność PCS: 99%
• Sprawność transformatora / moc znamionowa transformatora: 3450 kVA; współczynnik transformacji napięcia 0,69/(6-35) kV
• Funkcje sieciowe: równoległe połączenie wielu maszyn, czarny start, H/LVRT, pomocnicze podłączenie do sieci, modulacja częstotliwości

Parametry mechaniczne i środowiskowe

• Wymiary (W×H×D): 6058 × 2896 × 2438 mm
• Waga: 13000 kg
• Stopień ochrony: IP54
• Temperatura pracy: -35°C do 60°C (powyżej 45°C obniżenie wartości znamionowych)
• Wilgotność względna: 0–100% (bez kondensacji)
• Typ chłodzenia: inteligentne chłodzenie powietrzem
• Wysokość pracy (nad poziomem morza): do 4000 m (powyżej 2000 m obniżenie wartości znamionowych)
• Wyświetlacz: ekran dotykowy (opcjonalnie)
• Inne cechy mechaniczne: zintegrowany projekt konwertera i transformatora dla realizacji dostawy pod klucz

Komunikacja i zgodność: Modbus-RTU, Modbus-TCP, IEC61850, IEC104; interfejsy RS485 i Ethernet. Zgodność z normami IEC/EN 62477-1, EN IEC 61000-6-2/4, EN 50549-2, NC RfG, IEC 62116, IEC 61727.
