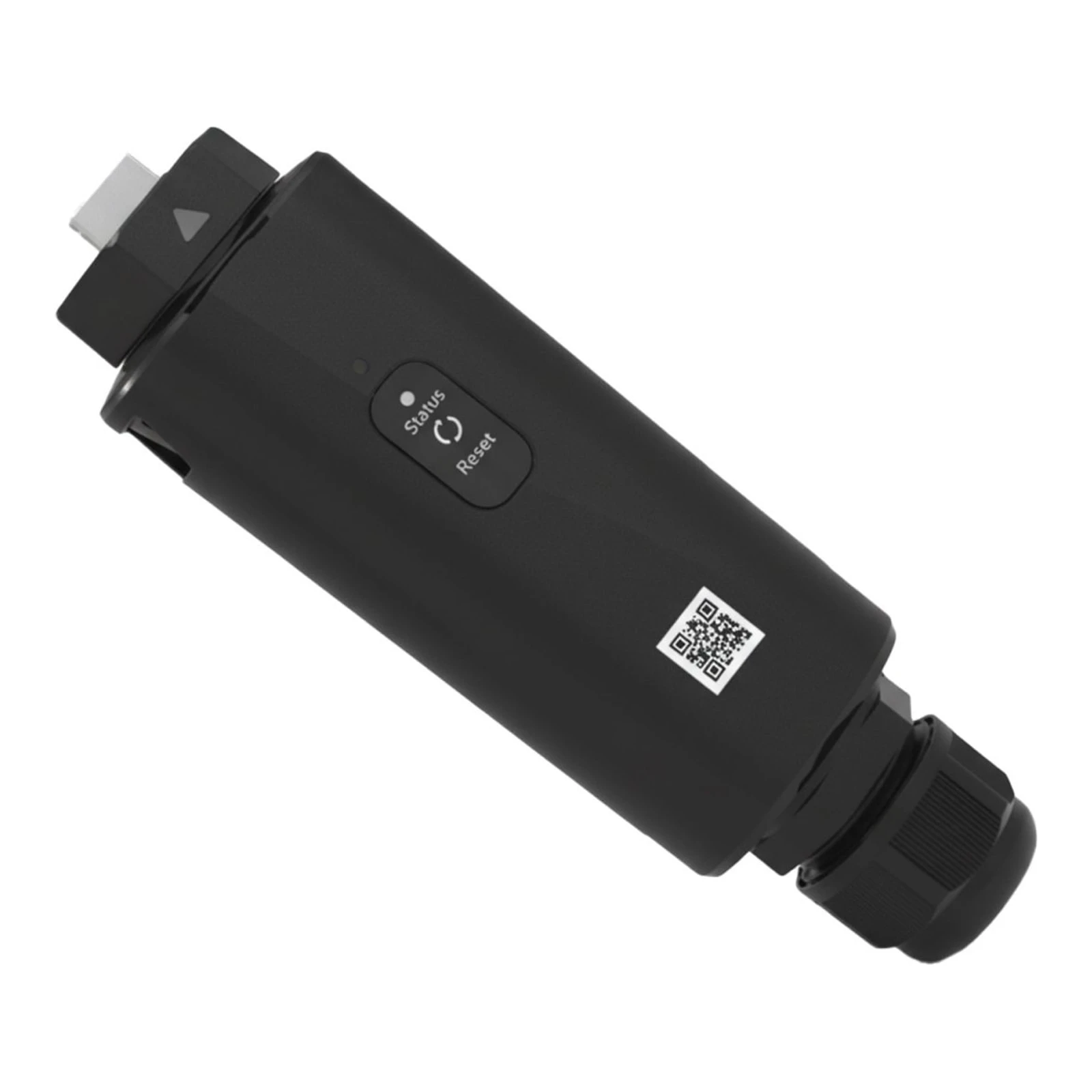

Moduł komunikacyjny - GROWATT - ShineWiLan-X2

ShineWiLan-X2 to moduł komunikacyjny przeznaczony do monitoringu i zdalnej konserwacji instalacji fotowoltaicznych. Urządzenie integruje moduły WLAN, LAN i Bluetooth, posiada wbudowaną pamięć umożliwiającą przechowywanie danych do miesiąca oraz funkcję lokalnej konfiguracji i aktualizacji oprogramowania.

Producentem urządzenia jest Shenzhen Growatt New Energy Co., Ltd., firma zajmująca się projektowaniem i produkcją rozwiązań dla systemów fotowoltaicznych. Siedziba: 4-13/F, Building A, Sino-German (Europe) Industrial Park, Hangcheng Ave, Bao'an District, Shenzhen, China. Kontakt producenta: info@ginverter.com. Domyślny serwer komunikacyjny: server.growatt.com; obsługiwany serwer: ShineServer; konfiguracja przez aplikację mobilną.

Parametry elektryczne i komunikacyjne

• Nominalne napięcie zasilania: 5 V (±5%)
• Typowe zużycie energii: 2,5 W
• Standardy bezprzewodowe: Wi‑Fi 802.11 b/g/n, Bluetooth BLE 4.2
• Częstotliwość pracy radiowej: 2,4 GHz
• Maksymalna moc nadawcza Wi‑Fi: 802.11b: 19.5±2 dBm, 802.11g: 14±2 dBm, 802.11n: 18±2 dBm (MCS0 HT20), 13±2 dBm (MCS7 HT20)
• Czułość odbiornika Wi‑Fi i BLE: np. CCK 1 Mbps: -97±2 dBm, 54 Mbps: -75±2 dBm, HT20 MCS0: -92±2 dBm, HT20 MCS7: -72±2 dBm, BLE: -93±2 dBm (@1M,30.8%PER)
• Interfejs komunikacji z inwerterem: Modbus RTU
• Komunikacja z serwerem: MQTT
• Prędkość transmisji danych do serwera: interwał przesyłu: 5 minut
• Interfejs danych lokalnych: USB

Parametry mechaniczne i środowiskowe

• Wymiary (Szer./Wys./Gł.): 47 / 152 / 28 mm
• Waga: 94 g
• Stopień ochrony: IP65
• Temperatura pracy: -30 °C do +65 °C
• Temperatura przechowywania: -40 °C do +70 °C
• Wskaźniki i interfejsy użytkownika: diody LED
• Teoretyczny zasięg komunikacji: LAN: 100 m (Cat5e), Wi‑Fi: do 50 m (bez przeszkód)
