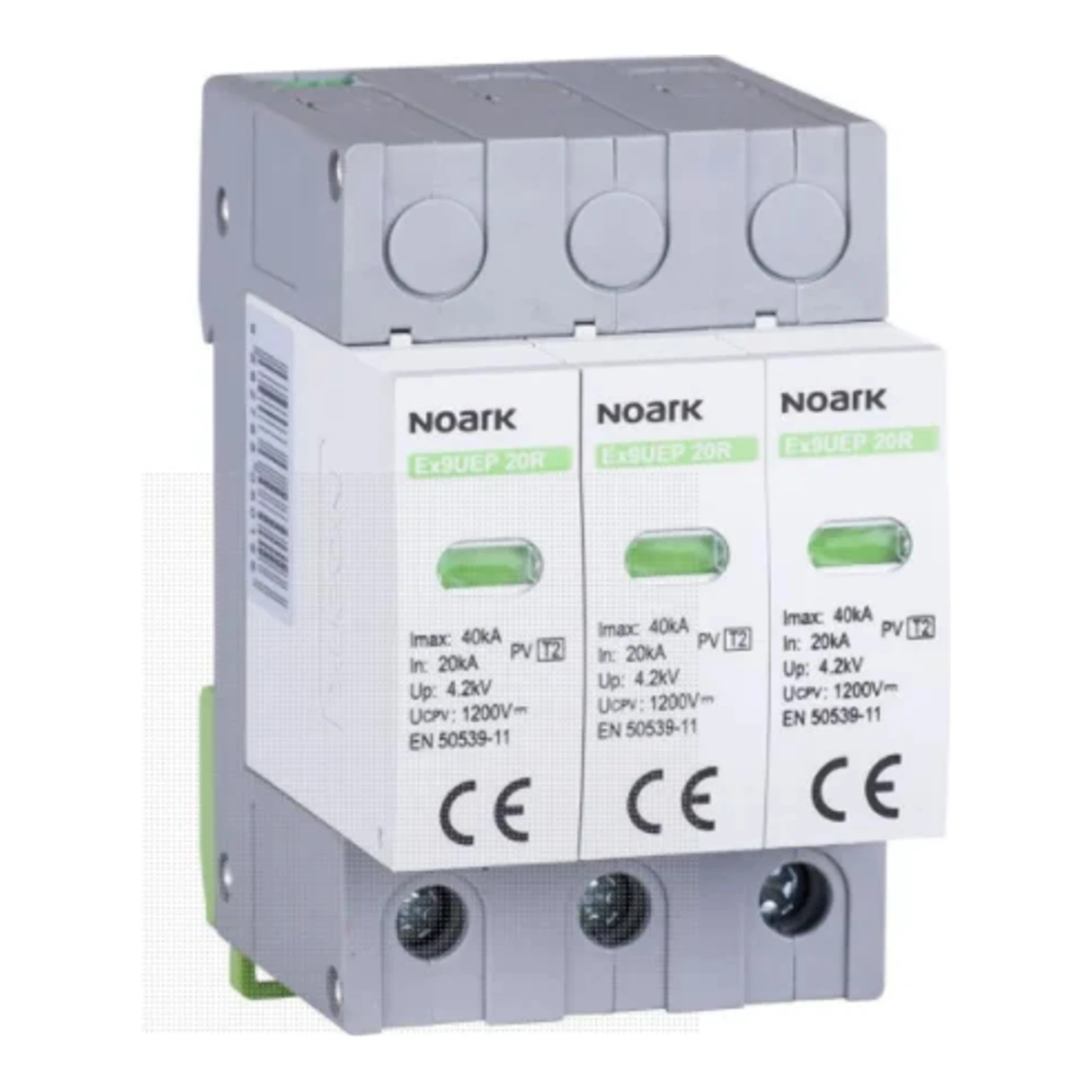

NOARK Ogranicznik przepięć do systemów PV TYP 1+2 1000V DC 3P (111759)

NOARK Ogranicznik przepięć do systemów PV TYP 1+2 1000V DC 3P (111759) to modułowy ogranicznik przepięć zaprojektowany do ochrony instalacji fotowoltaicznych. Przeznaczony jest do montażu na szynie TH-35 mm i oferuje ochronę w trybie klasy PV T1+T2 (Klasa I+II, Typ 1+2) dla systemów nieuziemionych (konfiguracja Y) o maksymalnym napięciu trwałej pracy UCPV 1000 V DC.

Informacje o producencie

Produkt został zaprojektowany i wyprodukowany przez NOARK zgodnie ze standardem EN 61643-31. Firma NOARK dostarcza modułowe urządzenia zabezpieczające dla instalacji PV z optycznym wskaźnikiem stanu wkładki warystorowej oraz opcjonalnym stykiem pomocniczym do sygnalizacji stanu elementu.

Wybrane parametry elektryczne

• Typ ochrony: PV T1+T2 (Klasa I+II, B+C, Typ 1+2)
• Napięcie znamionowe łączeniowe (Un): 1000 V
• Maksymalne napięcie trwałej pracy (UCPV): 1000 V DC
• Znamionowy prąd wyładowczy In (8/20 µs): 20 kA na moduł
• Maksymalny prąd wyładowczy Imax (8/20 µs): 40 kA
• Prąd udarowy Iimp (10/350 µs): 6.25 kA
• Prąd upływu IPE przy UREF DC: < 50 µA
• Maksymalny prąd zwarciowy ISCPV: 1000 A
• Tryb ochrony: + → PE, − → PE, + ↔ −

Parametry mechaniczne i wymiary

• Liczba modułów (szerokość): 3 moduły (3P) — szerokość całkowita 3 × 17.5 mm = 52.5 mm
• Szerokość na moduł: 17.5 mm (na moduł)
• Wysokość: 83 mm (89 mm z uchwytem na listwę)
• Wysokość czoła: 45 mm
• Sposób montażu: montaż na standardowej szynie TH-35 mm, montaż ustalony
• Stopień ochrony: IP20
• Zaciski: windowe, śruba M5; przekrój zacisków przyłączeniowych 2.5 — 25 mm2
• Moment dokręcania śrub zaciskowych: 2 — 3.5 Nm
• Przekrój zacisków styku pomocniczego: 0.14 — 1.5 mm2
• Waga (na biegun): 0.12 kg (waga jednej jednostki modułowej)
