Ogranicznik CITEL AC 3-fazy T1+T2 / 571504 / 571514 DS134RS-230

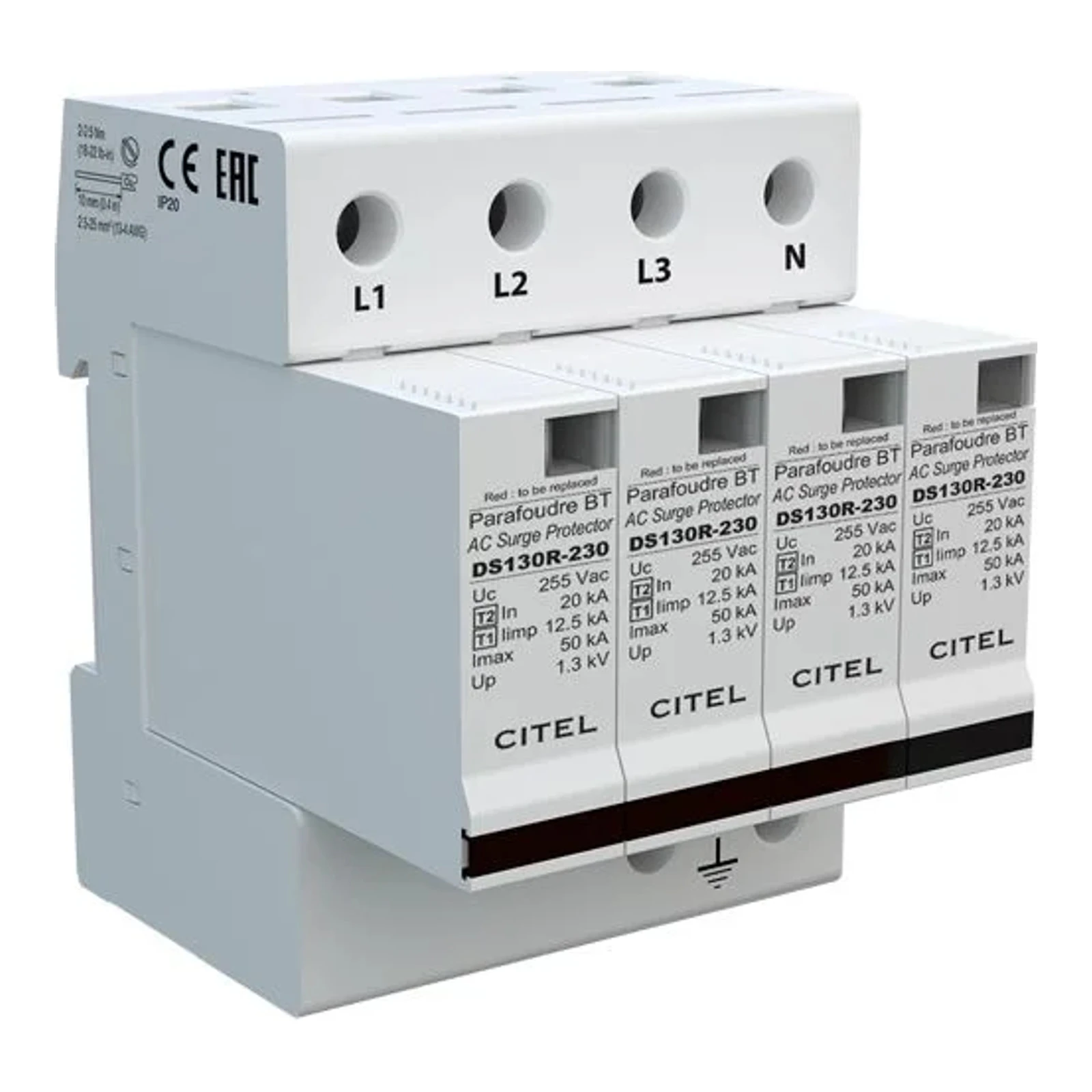

Ogranicznik przepięć DS134RS-230/G to czterobiegunowy wyrzutnik przepięć typu 1+2 przeznaczony do sieci AC 230V, zaprojektowany jako pierwszy stopień ochrony w rozdzielnicach wyposażonych w ochronę odgromową lub narażonych na silne pole elektromagnetyczne. Urządzenie łączy w sobie trzy moduły z blokiem warystorów dużej mocy oraz jeden moduł z iskiernikiem gazowym sumarycznym typu 1 do N/PE.

Producentem elementu zabezpieczającego jest CITEL, specjalizujący się w ochronie przeciwprzepięciowej; dystrybutorem na rynku polskim jest JEAN MÜLLER POLSKA Sp. z o.o., z siedzibą w Warszawie.

Wybrane parametry elektryczne

• Napięcie znamionowe Un: 230 V AC
• Znamionowy prąd udarowy (10/350 µs) na biegun - Iimp: 12,5 kA / bieg
• Całkowity prąd udarowy (10/350 µs) - Itotal: 50 kA
• Znamionowy prąd wyładowczy (8/20 µs) - In: 20 kA / bieg
• Częstotliwość znamionowa fn: 50–60 Hz
• Czas zadziałania tA: < 20 ns
• Najwyższe napięcie trwałej pracy Uc: 255 V AC
• Przepięcie dorywcze TOV (5 s) - UT: 335 V AC (wytrzymuje)
• Przepięcie dorywcze TOV (120 min) - UT: 440 V AC (rozłącza)
• Prąd upływu: <1 mA

Parametry mechaniczne

• Wymiary montażowe: 4 TE
• Przekrój przewodu: 2,5–25 mm² (maks. 35 mm²)
• Wskaźnik uszkodzeń: mechaniczny, czerwony
• Sygnalizacja zdalna (FS): bezpotencjałowy zestyk przełączalny, moc maks. 250 V / 0,5 A (AC) / 30 V / 2 A (DC), przekrój przyłącza FS maks. 1,5 mm²
• Montaż: na szynę TH35
• Zakres temperatur pracy: od -40 do +85 °C
• Stopień ochrony obudowy: IP20
• Materiał obudowy: tworzywo PEI UL-94-V0
