Ogranicznik CITEL AC T1+T2 / C571512 DS 132RS-230

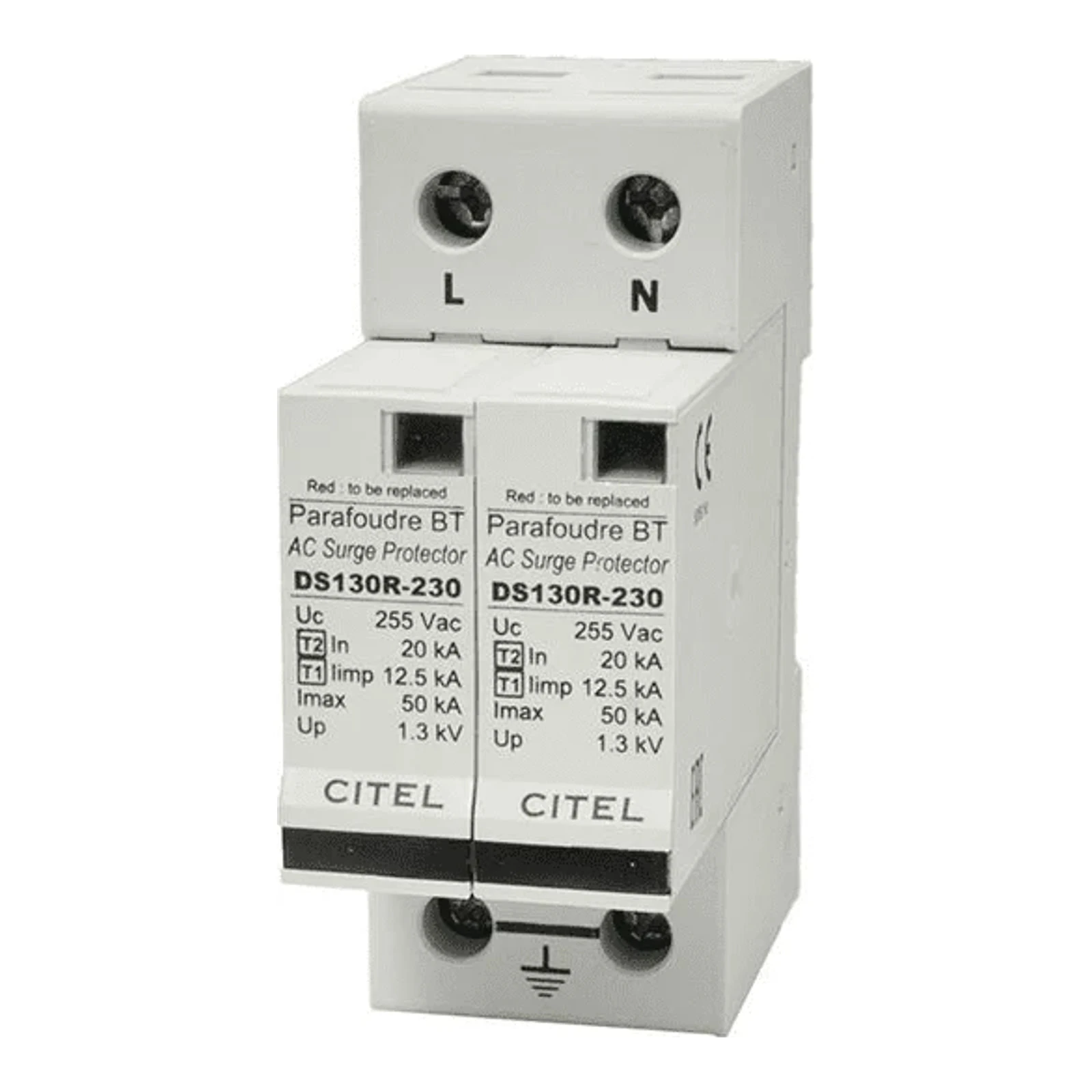

Ogranicznik przepięć AC typ 1+2 DS132RS-230 to modułowy, jednofazowy ogranicznik przeznaczony do instalacji 230 V AC (systemy TT/TN), łączący ochronę klasy typ 1 i 2. Urządzenie zapewnia ochronę wspólnego i różnicowego trybu przepięć pomiędzy L/N oraz N/PE, z nominalnym prądem upustowym 20 kA (15/8/20 µs) i całkowitą zdolnością odprowadzania impulsu piorunowego do 25 kA (10/350 µs). Wersja z sygnalizacją zdalną (DS132RS-230/G) oferuje styk zmiany stanu do zdalnego monitoringu stanu modułu.

Informacje o producencie

Producent: CITEL, francuski dostawca urządzeń ochrony przeciwprzepięciowej. Dane kontaktowe producenta podane w karcie: CITEL, 2 rue Troyon, 92316 Sèvres Cedex, France; telefon +33 1 41 23 50 23; e-mail contact@citel.fr. Urządzenia spełniają normy IEC 61643-11 / EN 61643-11 oraz UL1449 ed.4 i posiadają certyfikaty EAC oraz TUV.

Wybrane parametry elektryczne

• Typ SPD: 1+2 (zgodnie z testami IEC)
• Napięcie znamionowe: Un = 230 Vac
• Maks. napięcie pracy AC: Uc = 255 Vac
• Nominalny prąd upustowy: In = 20 kA (15/8/20 µs)
• Maks. prąd upustowy na biegun (8/20 µs): Imax = 50 kA
• Impuls piorunowy na biegun (10/350 µs): Iimp = 12.5 kA; całkowity Itotal = 25 kA (10/350 µs)
• Poziom ochrony L/N przy In (8/20 µs): Up L/N = 1.3 kV
• Wytrzymałość na tymczasowe przepięcie (TOV) 5 s: 335 Vac (wytrzymuje bez rozłączenia)
• TOV 120 min: 440 Vac (rozłączenie)
• Tryby ochrony i połączenia: L/N i N/PE; ochrona wspólna i różnicowa

Parametry mechaniczne i montażowe

• Technologia: MOV (warystor wysokiej energii) + specyficzna lampa gazowa (GSG) + bezpiecznik termiczny
• Konfiguracja SPD: jednofazowy, moduł wpinany (plug-in)
• Montaż: na szynie symetrycznej 35 mm (EN 60715)
• Obudowa: tworzywo termoplastyczne UL94 V-0
• Zakres temperatur pracy: -40°C do +85°C
• Stopień ochrony: IP20
• Tryb awaryjny: rozłączenie z sieci AC z mechanicznym wskaźnikiem rozłączenia (po jednym na biegun)
• Złącza: zaciski śrubowe 2.5–25 mm² lub możliwość połączenia szynowego
• Opcja sygnalizacji zdalnej: DS132RS-230/G – wyjście na styk przełączny (changeover contact)
• Wymiary (wg schematu w karcie): szerokość 82 mm, wysokość 90 mm, głębokość 74.8 mm
