Ogranicznik SIEMENS DC T1+T2 / 5SD7483-6 1050VDC

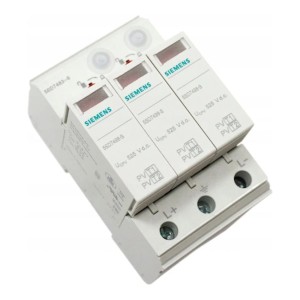

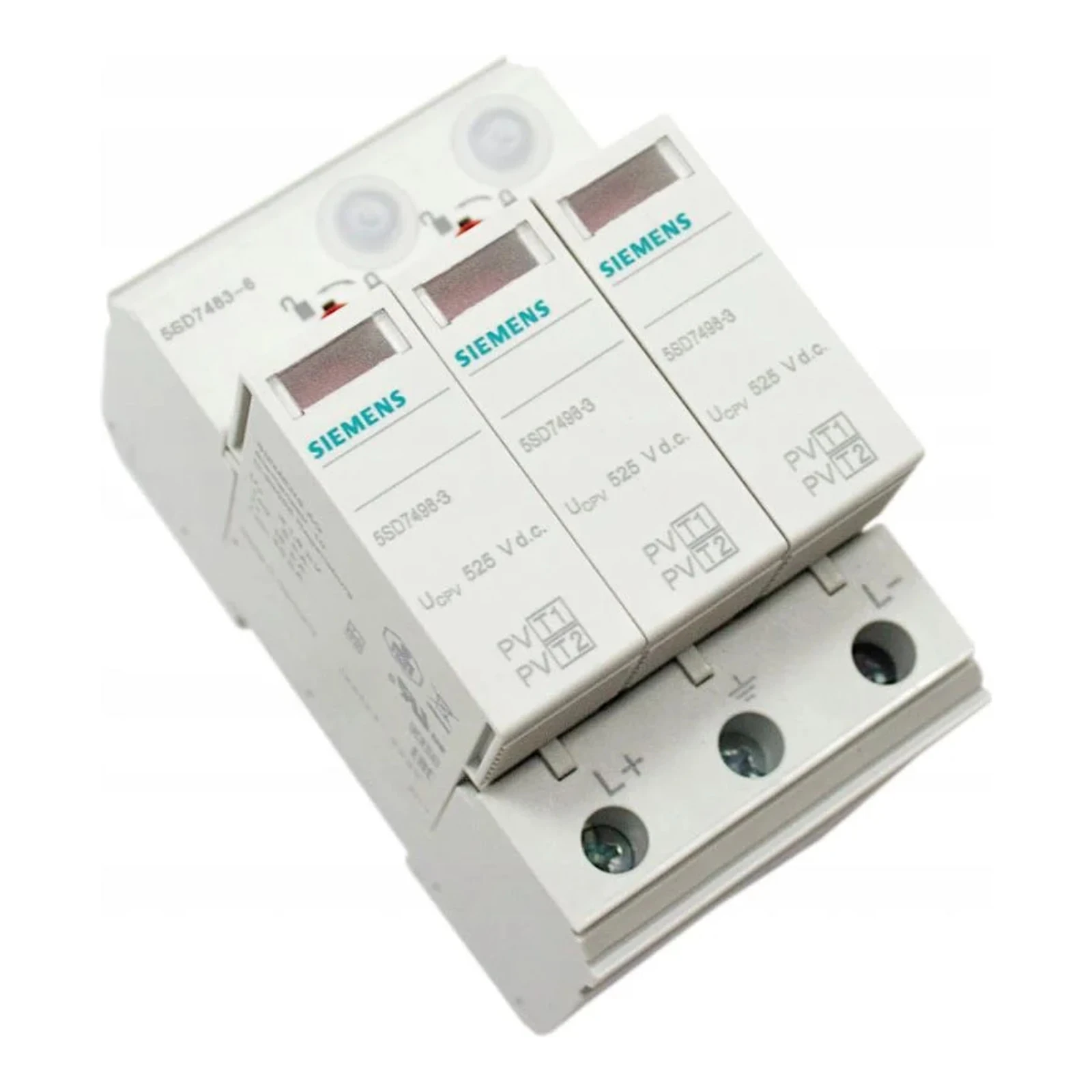

Ogranicznik przepięć SIEMENS 5SD7483-6 to modułowy wyrównywacz ochrony dla instalacji fotowoltaicznych, zaprojektowany jako kombinowany typ T1/T2 do systemów izolowanych i uziemionych. Urządzenie przeznaczone jest do pracy przy napięciu stałym do 1 050 V DC i zapewnia ochronę linii przed przepięciami udarowymi oraz wyładowaniami atmosferycznymi.

Producent: Siemens — międzynarodowy producent urządzeń i rozwiązań dla elektroenergetyki i automatyki. Produkt pochodzi z linii urządzeń ochrony przepięciowej Siemens, zgodny ze standardami i dokumentacją producenta.

Parametry elektryczne

• Typ urządzenia: Surge arrester T1/T2 (SPD Test Class I i II zgodnie z EN 61643-11)
• Nominalne/operacyjne napięcie: 1 000 V (continuous operating voltage max 1 000 V)
• Uc (MPP voltage): 1 050 V
• Maksymalny prąd rozładowczy (8/20 µs): 40 kA (łącznie), 15 kA przy standardowym 8/20 µs na pojedynczy element
• Szczytowy prąd piorunowy (10/350 µs): 5 kA
• Poziom ochrony / napięcie resztkowe: 3,5 kV (maksymalny), przy 10 kA ≤ 3,2 kV, przy 5 kA ≤ 2,9 kV, przy 2 kA ≤ 2,6 kV
• Czas reakcji: 25 ns
• Pobór mocy pozornej: maks. 25 mVA
• Krótkoobwodowa zdolność zwarciowa (SCCR): 0,3 kA przy 264 V

Parametry mechaniczne i przyłączeniowe

• Montaż: szyna DIN 35 mm
• Materiał obudowy: PA 6.6 / PBT
• Stopień ochrony: IP20 (wszystkie zaciski)
• Wymiary: szerokość 53,4 mm, wysokość 90 mm, głębokość 71,5 mm
• Waga netto: 381 g
• Przyłącza elektryczne: zacisk śrubowy, długość odizolowania przewodu 16 mm, moment dokręcania 4,3–4,7 Nm, gwint śruby M5
• Przekroje przewodów: przewody wielodrutowe 1,5–25 mm², przewody sztywne 1,5–35 mm² (AWG 15–2)
• Stopień zanieczyszczenia: 2
• Wilgotność pracy: 5 % … 95 %
