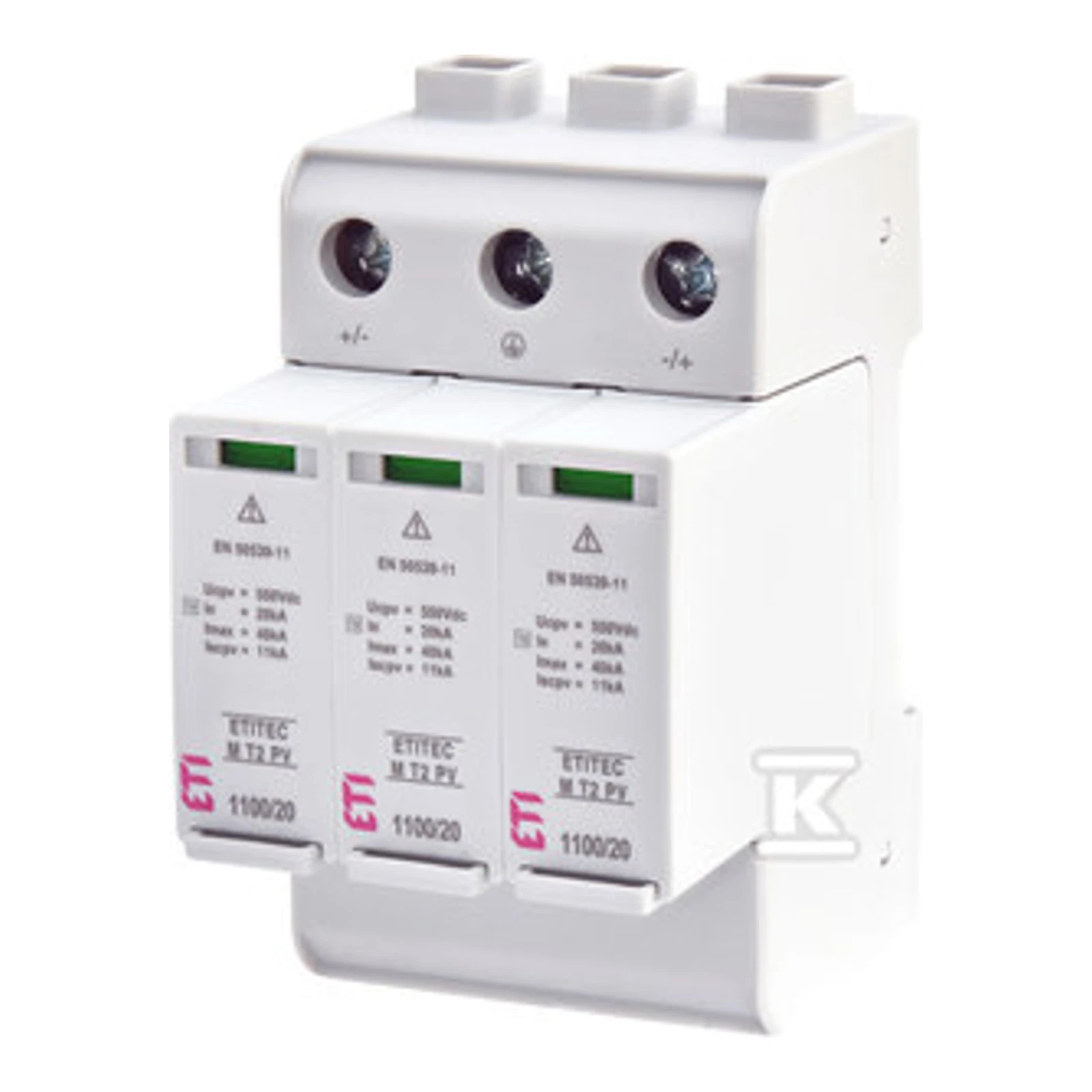

Ogranicznik przepięć T2 (C) do systemów PV ETITEC M T2 PV 1100/20 Y 002440515

ETITEC M T2 PV 1100/20 Y to modułowy ogranicznik przepięć typu 2 przeznaczony do ochrony systemów fotowoltaicznych (string/inwerter). Urządzenie jest zaprojektowane do montażu na szynie DIN (moduł 3 TE) i zapewnia ochronę biegunów plus/minus względem przewodu ochronnego oraz między biegunami. Konstrukcja typu plug-in umożliwia łatwą wymianę wkładów.

Producent: ETI (seria ETITEC). ETI dostarcza specjalistyczne rozwiązania ochrony przepięciowej i jest autorem serii ETITEC przeznaczonej do instalacji PV. Urządzenia ETITEC spełniają normy międzynarodowe klasyfikowane jako EN 50539-11 (zgodnie z oznaczeniami producenta) i oferują wersje z optycznym wskaźnikiem stanu oraz opcjonalnym stykiem zdalnej sygnalizacji (RC).

Główne parametry elektryczne

• Max. ciągłe napięcie DC (UCPV): 1100 V DC
• Nominalny prąd impulsowy (8/20 μs) In: 20 kA
• Maksymalny prąd impulsowy (8/20 μs) Imax: 40 kA
• Poziom ochrony napięciowej (Up): typowo < 3,8 kV (typowe wartości charakterystyczne dla serii)
• Czas odpowiedzi: < 25 ns
• Tryb ochrony: (+)-PE, (-)-PE, (+)-(-)
• Wyposażenie opcjonalne: styk zdalnej sygnalizacji (wersja RC)
• Znamionowy prąd znamionowy do testów impulsów 10/350 μs: zgodnie z klasą produktu (wielostopniowa ochrona z elementami MOV)

Parametry mechaniczne i montażowe

• Obudowa / montaż: modułowy korpus do montażu na szynie DIN EN 60715 (3 TE)
• Stopień ochrony: IP20 (przy zamontowanym urządzeniu, ochrony frontu)
• Wskaźnik stanu: mechaniczny/wizualny (zielony/czerwony) oraz możliwość sygnalizacji zdalnej (RC)
• Przekrój przewodu przyłączeniowego (max): przewody do 35 mm2 we wcześniejszych modułach; zaciski przyłączeniowe ostatecznie do 1,5 mm2 (typowe dla zacisków sygnałowych i modułów pomocniczych)
• Rodzaj zacisków i moment dokręcania: śrubowe, moment max 0,25 Nm (zaciski sygnałów pomocniczych)
• Wymiary (opakowanie / moduł): moduł 3 TE, wymiary opakowania (H×W×L) typowo 109 × 77 × 62 mm
• Waga netto: 396 g
• Temperatura pracy: -40 °C … +85 °C
• Wilgotność robocza: 5% - 95% bez kondensacji
