Ogranicznik przepięć Typ 1+2 (B+C) — DS133R-230 (C571503)

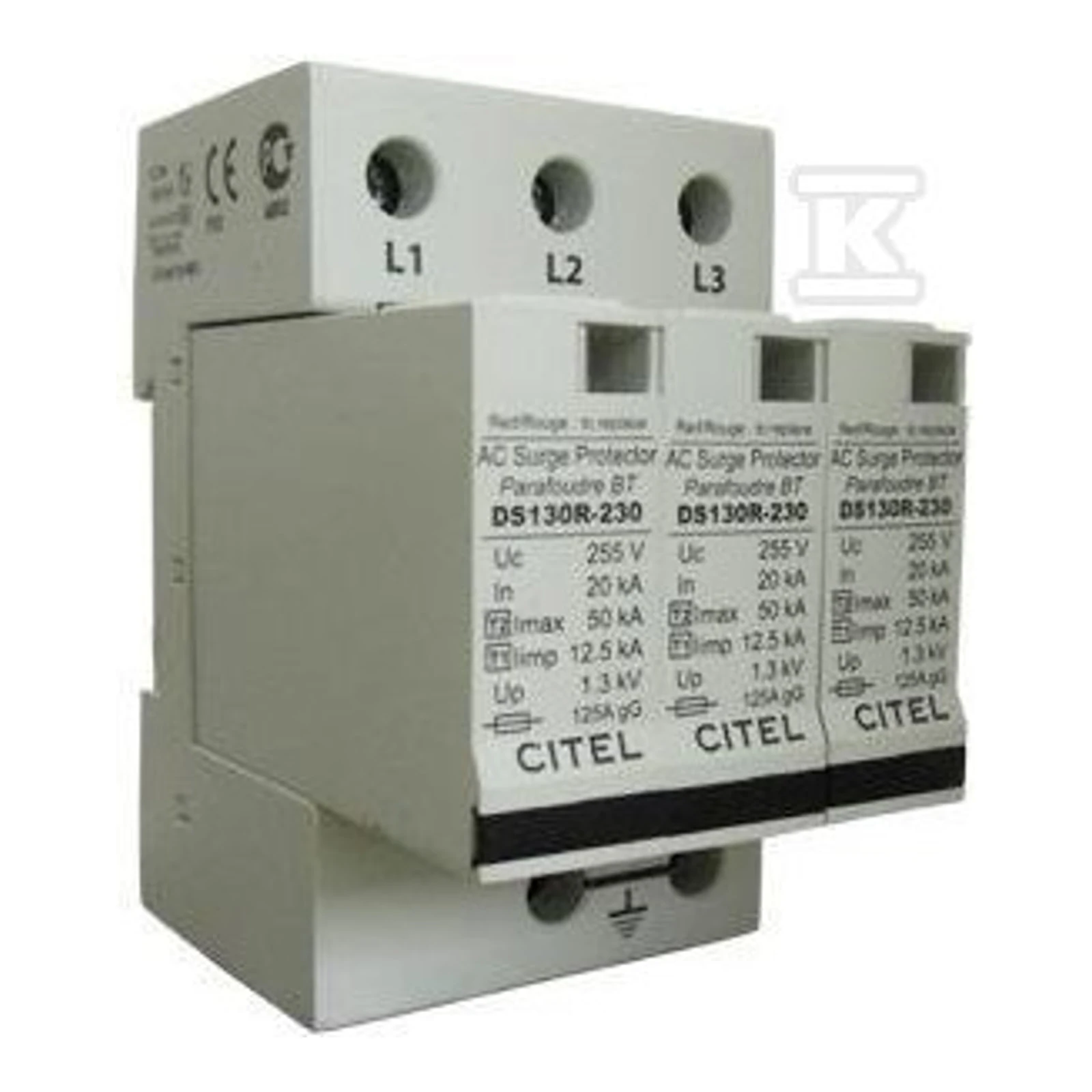

DS133R-230 to wielopolowy ogranicznik przepięć przeznaczony do instalacji niskiego napięcia w układach trójfazowych. Urządzenie jest zaprojektowane jako kombinacja ochrony typu 1 + 2, umożliwiając odprowadzanie znamionowych impulsów piorunowych oraz impulsów udarowych sieci (ochrona zarówno przed bezpośrednimi, jak i pośrednimi skutkami wyładowań atmosferycznych). Konstrukcja w formacie modułów DIN umożliwia montaż w standardowych rozdzielnicach i szybką wymianę modułów ochronnych.

Informacje o producencie

• Producent: CITEL (CITEL Electronics)
• Typ urządzenia: seria DS (Typ 1 + 2, modułowe rozwiązania do montażu na szynie DIN)
• Kraj i standardy: urządzenia CITEL spełniają normy IEC/EN 61643-11; wyroby CITEL powszechnie stosowane w aplikacjach telekomunikacyjnych, fotowoltaicznych i przemysłowych
• Funkcjonalność serwisowa: modułowa konstrukcja z wskaźnikami stanu i możliwością sygnalizacji zdalnej (wersje z kontaktem pomocniczym)

Parametry elektryczne / techniczne

• Konfiguracja sieci: 3-fazowa (TNC / trójfazowa)
• Całkowita zdolność impulsowa Iimp (10/350 µs): 37,5 kA (podana jako wartość całkowita)
• Tryb ochrony: ochrona w trybie common-mode (L/PE) — zgodnie z tabelą specyfikacji dla linii 3-fazowych
• Poziom ochrony Up (przy deklarowanym prądzie): ~1,3 kV (wartość znamionowa podana w katalogu dla wersji 230/400V)
• Testy i klasy odporności: urządzenie z rodziny DS spełnia wymagania klas testowych zgodnych z EN/IEC 61643-11

Parametry mechaniczne i montażowe

• Format: modułowy do montażu na standardowej szynie DIN 35 mm
• Wskaźniki i funkcje serwisowe: mechaniczny wskaźnik odłączenia modułu (sygnalizacja stanu), możliwość wersji z kontaktem zdalnej sygnalizacji
• Połączenia elektryczne: śrubowe zaciski wielowarstwowe (typowe dla serii DS)
• Materiał obudowy: tworzywo termoplastyczne, stopień ochrony wewnętrzny IP20 (typowe dla modułów montowanych w rozdzielnicy)
• Wymiary (orientacyjne, zgodne z formatem serii DS13x): wysokość ~90 mm, szerokość ~44 mm (na pojedynczy moduł fazowy), głębokość ~74.8 mm (wartości wymiarów zgodne z rysunkiem katalogowym serii DS13x)

Uwagi: Dane dotyczące wartości Iimp (37,5 kA) oraz poziomu ochrony Up (ok. 1,3 kV) pochodzą bezpośrednio z tabel i specyfikacji serii DS13x w katalogu CITEL. W opisie zachowano informacje techniczne i mechaniczne udokumentowane w karcie katalogowej dla wersji serii odpowiadającej numerowi katalogowemu C571503.
