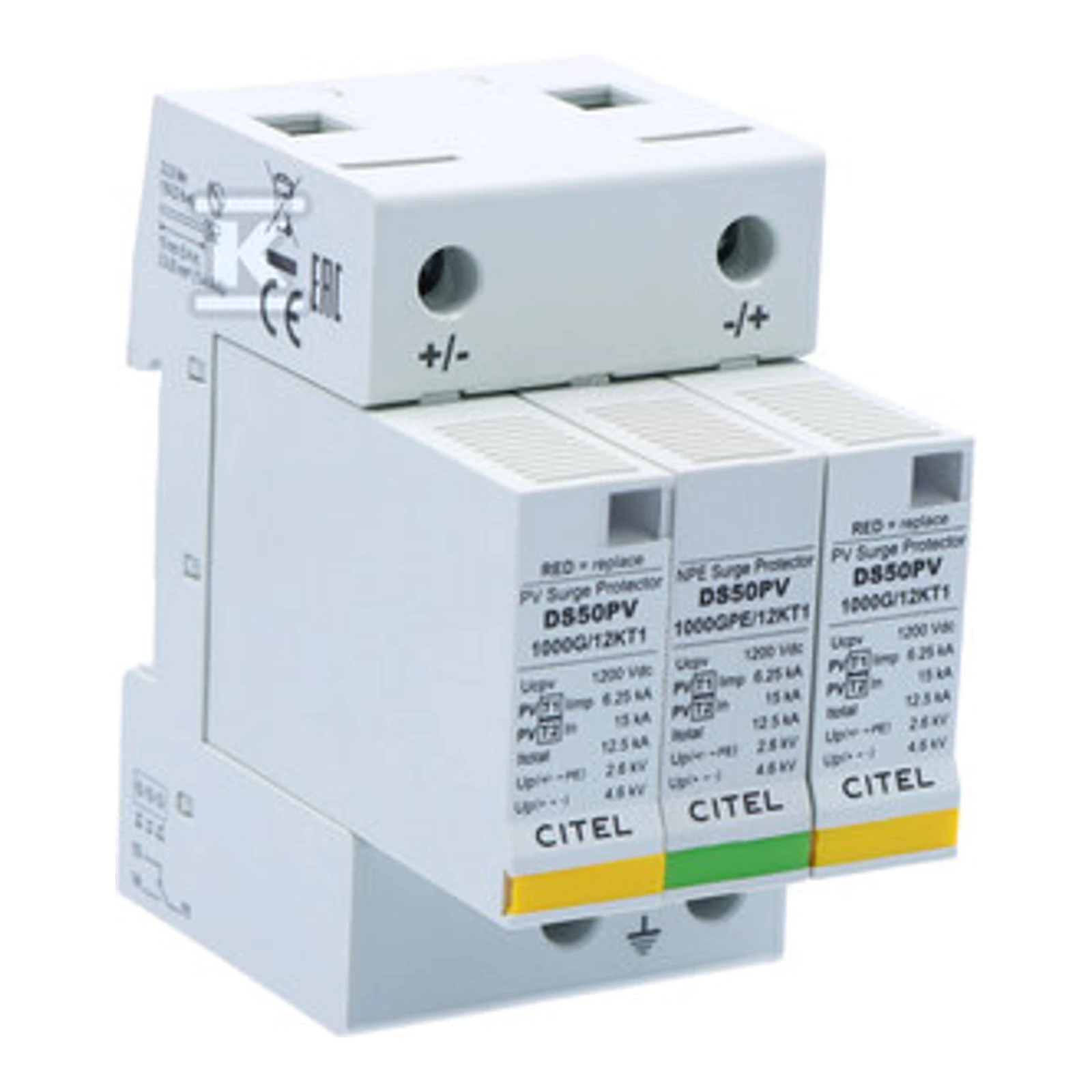

Ogranicznik przepięć typ 1+2 (BC) 12,5KA 2P+G DS50PVS-1000G C482393

DS50PVS-1000G/51 to modułowy ogranicznik przepięć typu 2 dedykowany do instalacji fotowoltaicznych o nominalnym napięciu do 1000 V DC. Urządzenie oferuje ochronę wspólną i różnicową dla linii +/-, zapewnia nominalny prąd udarowy 15 kA (8/20 µs) na biegun oraz maksymalny prąd udarowy 40 kA na biegun (całkowity 60 kA), a także funkcję rozłączenia bezpiecznego w przypadku przegrzania elementów ochronnych.

Producent: CITEL — francuska firma specjalizująca się w rozwiązaniach ochrony przed przepięciami i wyładowaniami atmosferycznymi. Produkt spełnia międzynarodowe normy i standardy: IEC 61643-31, EN 61643-31, EN 50539-11 oraz UL1449 ed.5 / UL1149 ed.5, co potwierdza jego zgodność z wymaganiami dla urządzeń ochrony odgromowej i przeciwprzepięciowej stosowanych w instalacjach PV.

Wybrane parametry elektryczne

• Typ SPD (IEC): 2 (typ 2)
• Sieć: sieć PV 1000 Vdc
• Nominalne napięcie PV (Uocstc): 1000 Vdc
• Maksymalne napięcie pracy PV (Ucpv): 1200 Vdc
• Prąd nominalny wyładowczy In (8/20 µs): 15 kA
• Maksymalny prąd wyładowczy Imax na biegun (8/20 µs): 40 kA
• Całkowity maksymalny prąd wyładowczy (sumarycznie): 60 kA
• Współpraca z połączeniem: +/-/PE (ochrona wspólna i różnicowa)
• Poziom ochrony (Up) przy In 8/20 µs: +/− = 4,6 kV; +/PE (−/PE) = 2,6 kV
• Prąd stały pracy PV (Icpv) przy Ucpv: < 0,1 mA

Parametry mechaniczne i dodatkowe

• Technologia: MOV + GDT (warystor wysokiej energii + lampka gazowa)
• Format: moduł wtykowy (plug-in modular box)
• Montaż: szyna symetryczna 35 mm (EN 60715)
• Materiał obudowy: tworzywo termoplastyczne UL94 V-0
• Zakres temperatur pracy: -40°C do +85°C
• Stopień ochrony: IP20
• Tryb awaryjny: rozłączenie toru SPD w linii PV (failsafe)
• Wskaźnik rozłączenia: 2 mechaniczne wskaźniki
• Sterowanie sygnalizacją zdalną: wyjście na styk przełączny (changeover contact)
• Waga: 0.278 kg
• Wymiary: szczegóły wymiarowe przedstawione w diagramie karty katalogowej
