Ogranicznik przepięć typ 2 (C) 15/40KA 2P DS50PVS-600/51 C480471

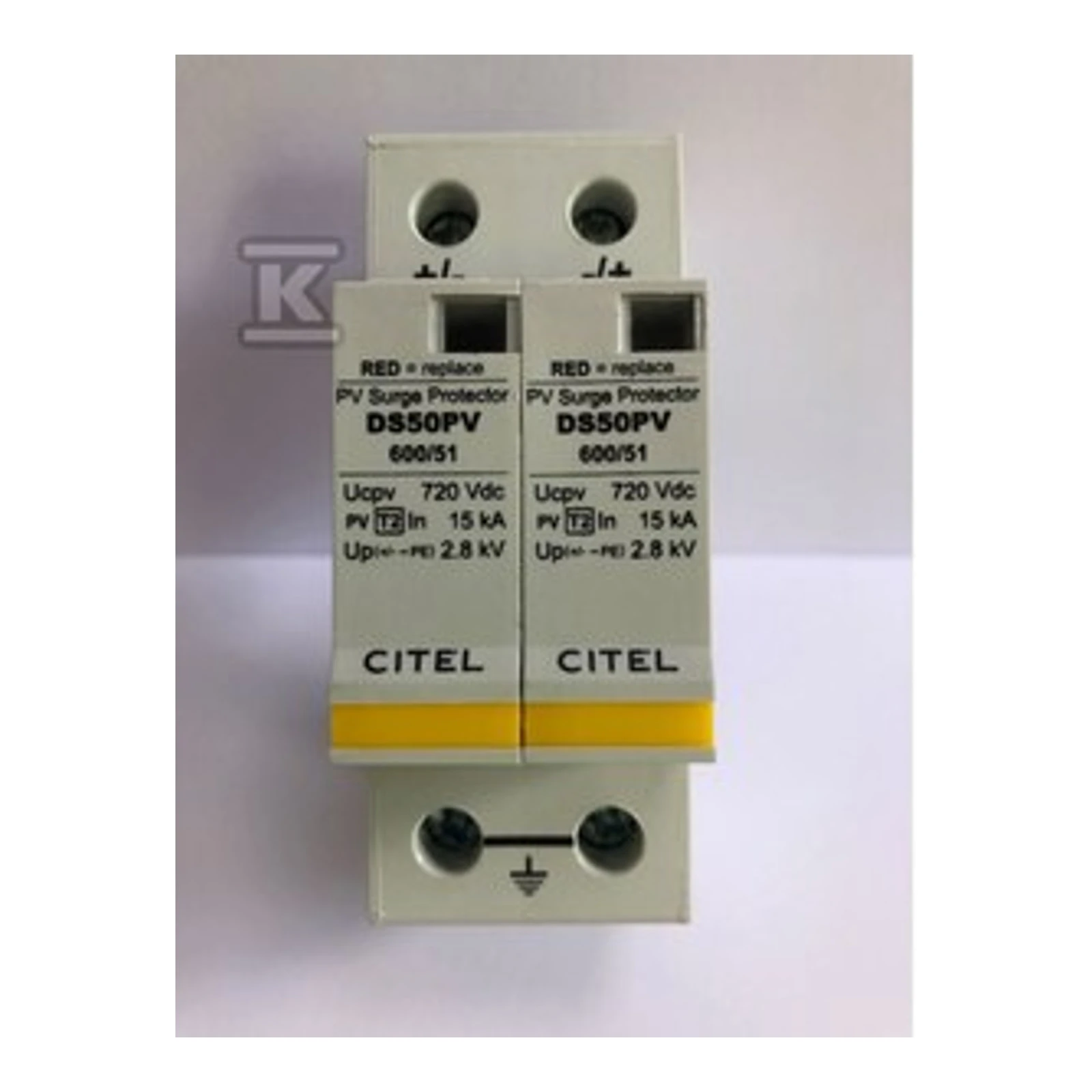

Ogranicznik przepięć CITEL DS50PV-600/51 to modułowy ogranicznik przepięć Typ 2 przeznaczony do instalacji fotowoltaicznych 600 V DC. Urządzenie zapewnia ochronę w trybie wspólnym (+/PE) dla obwodów PV, oferuje wytrzymałość impulsową i możliwość montażu na standardowej szynie DIN 35 mm. Moduł jest odłączalny i posiada mechaniczne wskaźniki stanu (zielony/czerwony).

Producent: CITEL — francuska firma specjalizująca się w rozwiązaniach ochrony przeciwprzepięciowej i zabezpieczeń dla systemów energetycznych i fotowoltaicznych. Model DS50PV-600/51 jest częścią serii parafoudrów PV firmy CITEL, zaprojektowanych zgodnie z normami EN 50539-11 i UTE C61-740-51, wykonanych z materiałów trudnopalnych (UL94 V-0) i przeznaczonych do montażu modułowego na szynie DIN.

Parametry elektryczne

• Kategoria testowa / typ: Parafoudre Typ 2 (zgodnie z normą IEC/EN dla aplikacji PV)
• Napięcie nominalne sieci PV (Uocstc): 600 V DC
• Maksymalne napięcie pracy PV (Ucpv): 720 V DC
• Prąd udarowy nominalny In (8/20 µs): 15 kA (na biegun)
• Maksymalny prąd wyładowczy na biegun Imax (8/20 µs): 40 kA
• Maksymalny całkowity prąd wyładowczy (sumarycznie): 60 kA
• Napięcie ochronne Up (@ In): 2,8 kV (tryb +/PE)
• Rezystualny prąd upływu do ziemi Ipe: < 0,1 mA
• Krótkozwiększony prąd zwarciowy PV Iscpv: 15000 A

Parametry mechaniczne i instalacyjne

• Format / montaż: Modułowa obudowa rozłączalna, montaż na szynie DIN symetrycznej 35 mm (DIN 60715)
• Technologia: MOV (warystor) z wewnętrznym układem odłączającym (termiczny)
• Stopień ochrony: IP20 (obudowa), montaż wewnętrzny
• Materiał obudowy: Termoplastyk, klasy UL94 V-0
• Zakres temperatur pracy: -40 °C do +85 °C
• Wskaźniki stanu: 2 mechaniczne wskaźniki końca życia (zielony/czerwony)
• Waga: 0,249 kg
• Połączenia / zaciski: Listwa zaciskowa; przekrój przewodów 2,5–25 mm²
• Moduł wymienny / akcesoria: Moduł zamienny DSM50PV-600/51; opcjonalna telezdalna sygnalizacja: DS50PVS-600/51
