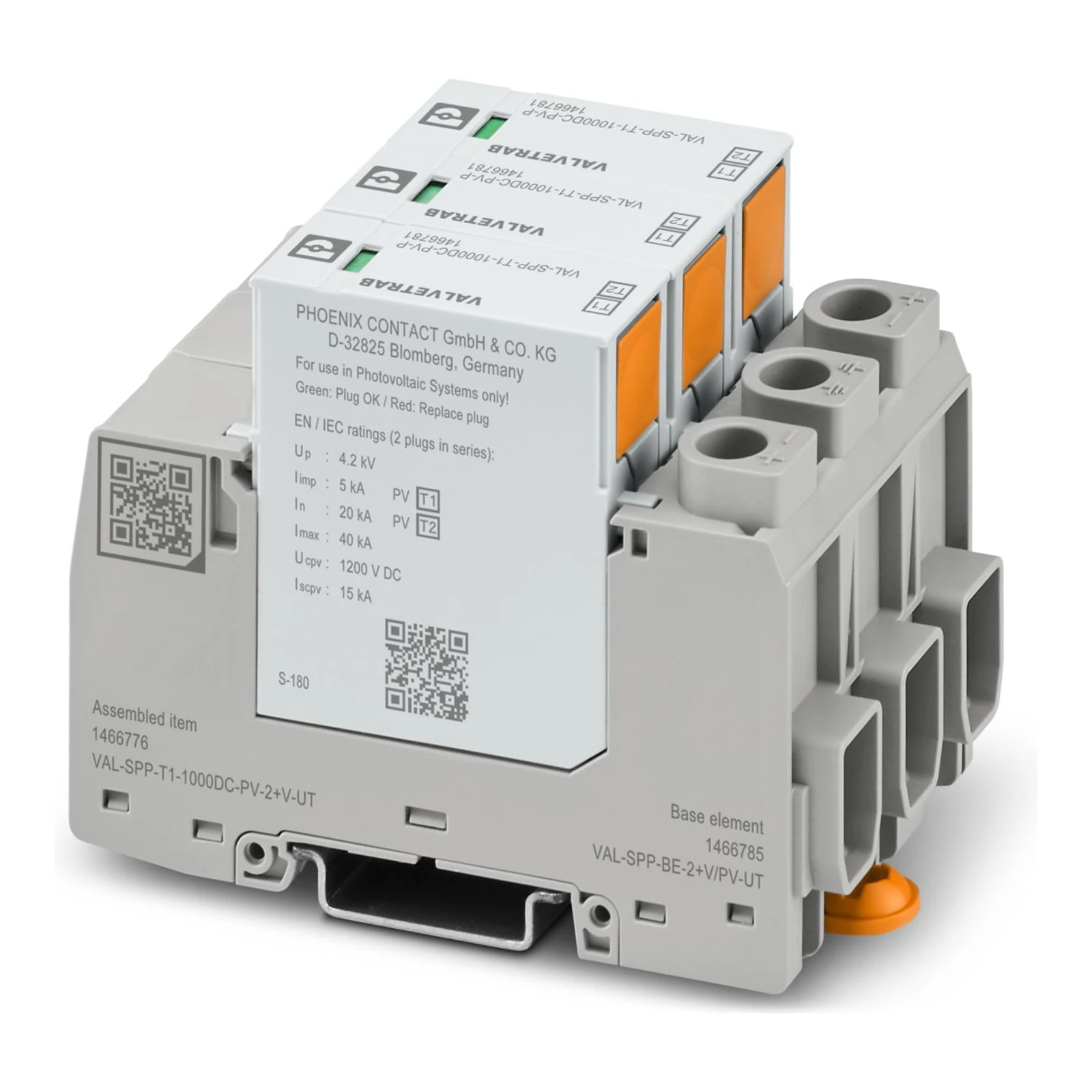

Ogranicznik przepięć typu T1/T2 VAL-SPP-T1-1000DC-PV-2+V-UT

Ogranicznik przepięć typu T1/T2 VAL-SPP-T1-1000DC-PV-2+V-UT to modułowy ogranicznik przeznaczony do ochrony instalacji fotowoltaicznych DC do 1000 V DC. Urządzenie oferuje konfigurację Y dla trójbiegunowego połączenia (DC+, DC-, PE) i zapewnia szybki czas odpowiedzi oraz niski napięcie resztkowe, co minimalizuje ryzyko uszkodzeń podłączonych urządzeń.

Producent: Phoenix Contact — międzynarodowa firma specjalizująca się w komponentach elektrycznych i automatyce przemysłowej. Produkt oferowany jest pod kodem producenta 1466776 i pochodzi z Niemiec; spełnia normy EN/IEC 61643-31 oraz posiada odpowiednie dopuszczenia (m.in. KEMA-KEUR, IECEE CB).

Parametry elektryczne

• Klasa testu: PV T1 / T2 (EN T1 / T2)
• System zasilania: DC
• Najwyższe napięcie trwałe UCPV: 1200 V DC
• Znamionowy prąd wyładowczy In (8/20 µs): 20 kA
• Maks. prąd wyładowczy Imax (8/20 µs): 40 kA
• Probierczy prąd piorunowy (10/350 µs), wartość szczytowa Iimp: 5 kA
• Sumaryczny prąd odprowadzany ITotal (8/20 µs): 40 kA
• Poziom ochrony Up (napięcie resztkowe): ≤ 4,2 kV (przy In), ≤ 3,6 kV (dla 10 kA), ≤ 3,2 kV (przy 5 kA)
• Czas odpowiedzi tA: ≤ 25 ns
• Długotrwały prąd roboczy ICPV: ≤ 100 µA DC

Parametry mechaniczne i konstrukcyjne

• Konstrukcja: moduł wtykowy do montażu na szynie DIN, dwuczęściowy
• Liczba biegunów: 3 (konfiguracja Y)
• Szerokość: 53,4 mm (3 TE)
• Wysokość: 96,6 mm
• Głębokość: 71,5 mm (ze szyną DIN 7,5 mm)
• Waga jednej sztuki (z opakowaniem / bez opakowania): 379,9 g
• Sposób montażu: Szyna DIN 35 mm
• Kolor / materiał obudowy: szary (RAL 7042) / PA 6.6-FR 20% GF (PBT)
