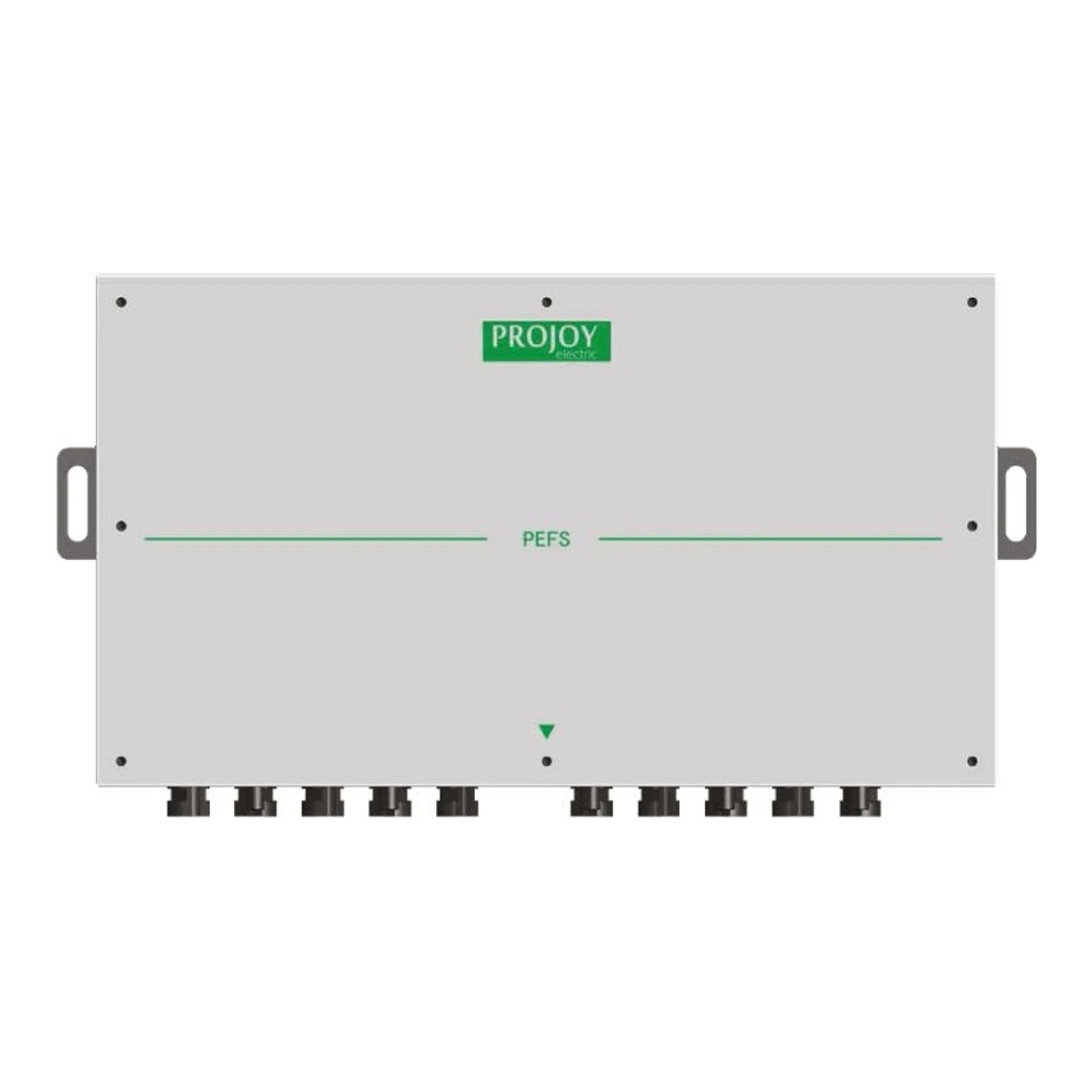

PROJOY Wyłącznik bezp. PEFS-EL-50H-10(P2) 5 STRING

Wyłącznik bezpieczeństwa przeciwpożarowy serii PEFS (wariant PEFS-EL50H-10) to izolacyjny wyłącznik DC przeznaczony do stosowania w instalacjach fotowoltaicznych. Urządzenie służy do szybkiego odłączenia obwodu prądu stałego przy zdarzeniach awaryjnych (np. pożar), zapewniając bezpieczne odseparowanie paneli PV od instalacji budynkowej. Konstrukcja uwzględnia gaszenie łuku prądu stałego i automatyczne wyłączenie przy przegrzaniu.

Informacje o producencie

Producentem urządzenia jest Projoy (Projoy Electric), specjalizujący się w przełącznikach DC dla zastosowań fotowoltaicznych. W materiałach handlowych produkt dystrybuowany jest przez Foreintrade Sp. z o.o. (dane kontaktowe i informacje o dystrybucji widoczne w karcie katalogowej).

Parametry elektryczne

• Nominalne napięcie łańcuchowe (Vdc): 300–1500 V DC
• Nominalny prąd: 50 A (wariant PEFS-EL50H-10)
• Liczba wejść (wejścia): 10 (wariant PEFS-EL50H-10)
• Liczba stringów: 5 (wariant PEFS-EL50H-10)
• Prąd na stringu (zakres): 9–85 A (parametr serii)
• Napięcie robocze AC (zasilanie sterujące): 100–270 Vac (nominalne 230 Vac)
• Prąd nominalny obwodu sterowania AC: 30 mA
• Uruchomienie (prąd ładowania): średnio 100 mA
• Maksymalny przełączany prąd włącznika: do 300 mA
• Kontakt zwrotny (wyjście): 24 V DC, maks. 300 mA
• Kategoria użytkowania: DC-PV2 / DC-PV1 (zgodnie z IEC60947-3)

Parametry mechaniczne i montażowe

• Stopień ochrony obudowy: IP66
• Klasa ochrony: Klasa II
• Automatyczne wyłączenie przy temperaturze: +70 °C
• Zakres temperatur pracy: -20 °C do +50 °C
• Wymiary obudowy (pokrywa): 250 mm × 220 mm × 176 mm (wymiary pokrywy podane w karcie katalogowej)
• Wymiary montażowe / rozstaw otworów: długość całkowita 276.11 mm; wymiar wewnętrzny 150 mm; inne wymiary i rozstawy otworów widoczne na rysunku technicznym (m.in. 115.80 mm, 170 mm)
• Inne cechy mechaniczne: solidna obudowa z tworzywa sztucznego, przygotowane otwory montażowe i przepusty kablowe, zawór oddechowy zapobiegający kondensacji
• Uwagi montażowe: obudowy przełącznika nie należy instalować w bezpośrednim świetle słonecznym ani w bezpośrednim kontakcie z (ciągłą) wnikającą wodą
• Certyfikaty i zgodności mechaniczne/bezpieczeństwa: CE; izolator i przełącznik zgodny z EN 60947-1 & EN 60947-3; certyfikaty TUV, CB, SAA, UL, CCC dla wbudowanego izolatora (w odniesieniu do serii)
