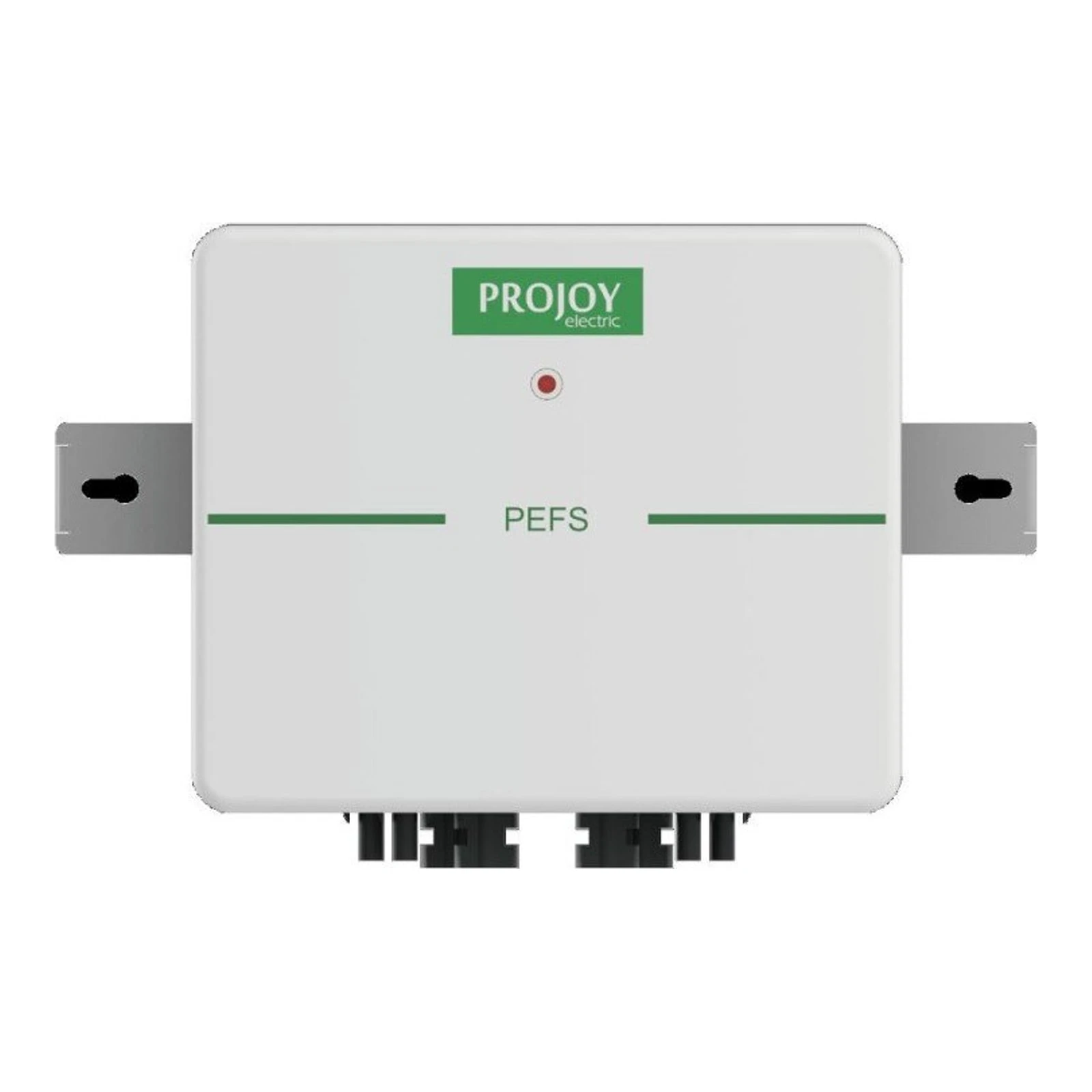

PROJOY Wyłącznik bezp. PEFS-EL40H-4(P2) 2-STRING

Wyłącznik bezpieczeństwa PROJOY PEFS-EL40H-4 (wersja P2) do instalacji fotowoltaicznych to DC rozłącznik zaprojektowany do szybkiego i bezpiecznego odizolowania modułów PV w sytuacjach pożarowych lub awaryjnych. Przeznaczony do instalacji obsługujących 2 stringi i wariantu nazwanego 40H odpowiadającego nominalnemu prądowi około 40 A.

Producent: ProJoy Electric Co., Ltd., z siedzibą w XinTang Industrial Zone, PingJiang District, Suzhou, Chiny. ProJoy posiada doświadczenie w projektowaniu przełączników DC do PV, stosuje popularne i certyfikowane rozwiązania (m.in. przełącznik PEDS) oraz oferuje produkty spełniające międzynarodowe normy i posiadające certyfikaty takie jak TUV, CE, CB, SAA, UL, CCC.

Parametry elektryczne

• Zakres napięć łańcuchowych: 300–1500 V DC (maks. do 1500 V DC)
• Nominalny prąd (wariant 40H): ok. 40 A na string
• Liczba obsługiwanych stringów: 2
• Wbudowany izolator DC: typ PEDS, szybkie gaszenie łuku (czas reakcji mechanizmu ~5 ms)
• Zasilanie układu sterowania AC: 100–270 VAC (napięcie nominalne 230 VAC)
• Prąd nominalny układu sterowania: 30 mA
• Automatyczne wyłączenie przy temperaturze: +70 °C
• Zgodność z normami: IEC 60947-3, UL508i, GB14048.3; kategoria użytkowania DC-PV2 / DC-PV1
• Liczba operacji: 10000; operacji pod obciążeniem (PV1): >1500

Parametry mechaniczne

• Stopień ochrony: IP66
• Klasa ochrony: II
• Temperatura pracy: -20 °C do +50 °C
• Temperatura przechowywania: -40 °C do +85 °C
• Pokrywa i obudowa: tworzywo sztuczne, solidna konstrukcja z przygotowanymi otworami i łącznikami kablowymi; złącza MC4
• Wymiary (wg rysunków w dokumentacji): pokrywa — 250 mm × 220 mm (wymiary zewnętrzne), rozstaw otworów montażowych 176 mm; głębokość/ wysokość elementu widoczna na rysunku: 170 mm i 150 mm; dodatkowe wymiary odczytane z rysunku: 276.11 mm, 115.80 mm, 34.80 mm, 20.80 mm
• Wyposażony w zawór oddechowy zapobiegający kondensacji wewnątrz obudowy
