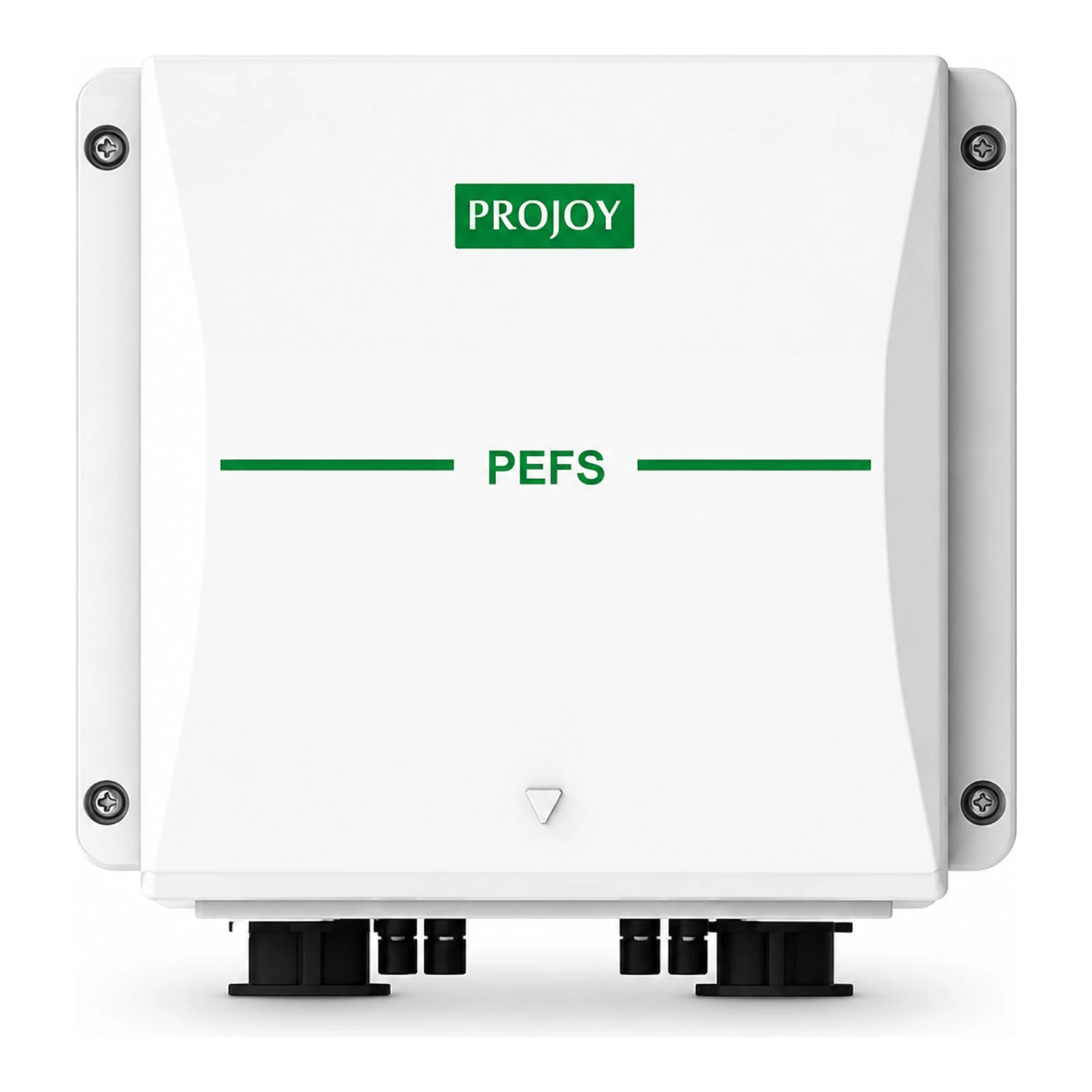

PROJOY Wyłącznik bezp. PEFS-EL50H-8(P2) 4-STRING

Wyłącznik przeciwpożarowy PROJOY PEFS-EL50H-8 (wariant 4-string) to przeznaczony do instalacji fotowoltaicznych izolacyjny wyłącznik prądu stałego serii PEFS, zaprojektowany w celu szybkiego odłączenia obwodów PV w sytuacjach awaryjnych (np. działania służb ratowniczych). Urządzenie zapewnia automatyczne odłączanie obwodów PV, izolację paneli oraz ochronę instalacji podczas pożaru lub przeglądów serwisowych.

Informacje o producencie

Producentem wyłącznika jest Projoy Electric — firma specjalizująca się w aparaturze zabezpieczającej DC dla systemów fotowoltaicznych. W ofercie Projoy znajdują się rozwiązania przeznaczone do zastosowań komercyjnych i wielkoskalowych, z naciskiem na bezpieczeństwo, certyfikację oraz kompatybilność z istniejącymi instalacjami fotowoltaicznymi.

Wybrane parametry elektryczne

• Napięcie obwodów (Vdc): 300–1500 Vdc
• Nominalny prąd wyłącznika: 50 A (wariant EL50H)
• Liczba stringów / wejść: 4 stringi (wariant 4-string)
• Typ okablowania / złączy: przygotowane otwory i złącza MC4 (zgodnie z wariantem P2)
• Prąd upływu / zadziałania izolatora: wartości typowe dla serii: prąd nominalny izolatora ~30 mA, prąd uruchomienia/załączenia izolatora średni ~100 mA (informacje zgodne z katalogiem serii PEFS)
• Napięcie nominalne AC komunikacji: 230 Vac (zasilanie pomocnicze urządzeń pomocniczych)
• Interfejs komunikacyjny / zasilanie pomocnicze: 24 Vdc / 300 mA max (wejście sterujące/komunikacyjne)
• Zakres temperatur pracy: -20°C do +50°C, automatyczny wyłącznik przy temperaturze obudowy +70°C
• Poziom ochrony: IP66

Parametry mechaniczne

• Obudowa: obudowa z tworzywa sztucznego / blacha stalowa w zależności od wariantu, konstrukcja przygotowana pod montaż z złączami MC4
• Wymiary (orientacyjne, mm): szerokość ~437 mm, wysokość całkowita ~263 mm, głębokość ~90–100 mm (wymiary wynikające z rysunków technicznych wariantów PEFS)
• Montaż: otwory montażowe zgodnie z rysunkiem technicznym, możliwość montażu na ścianie lub w szafie rozdzielczej
• Waga: masa urządzenia nie została jednoznacznie podana w karcie; typowe dla modułów tej klasy (podana masa powinna być potwierdzona w dokumencie technicznym producenta)
• Dodatkowe cechy mechaniczne: zawór oddechowy zapobiegający kondensacji wewnątrz obudowy; przygotowane przepusty kablowe i możliwość zastosowania zestawów złączeniowych MC4
