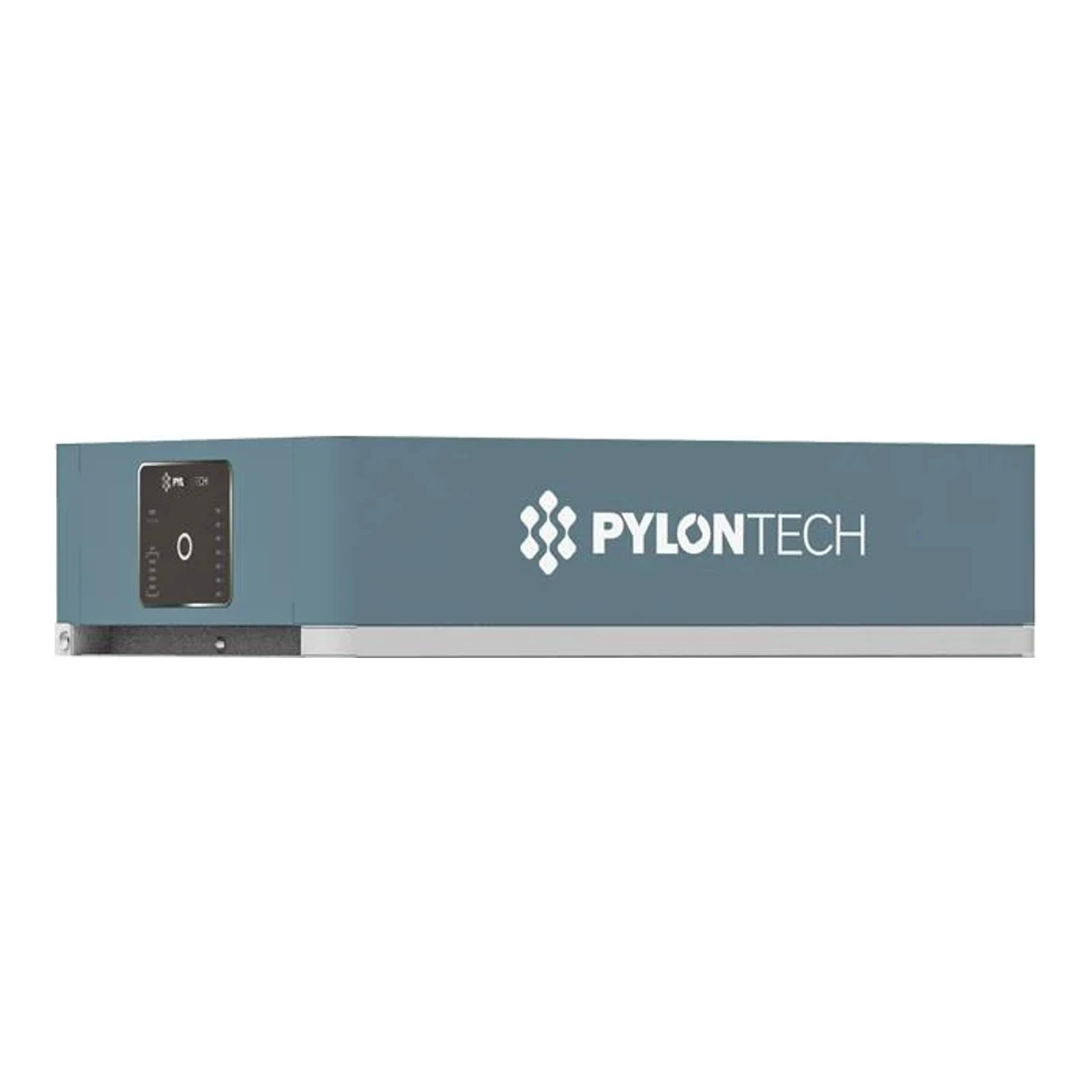

Pylontech moduł sterujący banku energii (BMS) H1 FC0500-40S

Pylontech FC0500-40S to moduł zarządzania baterią (BMS) stosowany w systemie magazynowania energii Pylontech Force H1. Zapewnia nadzór i ochronę ogniw oraz zarządzanie ładowaniem i rozładowaniem w zestawach od pojedynczego modułu do konfiguracji wielomodułowych (1–7 modułów), przeznaczonych do zastosowań rezydencjalnych.

Producentem modułu jest Pylontech, znany dostawca systemów magazynowania energii opartych na ogniwach litowo-jonowych. W dokumentacji technicznej serii Force H1 moduł BMS oznaczony jest jako FC0500-40S i jest stosowany we wszystkich wariantach tej serii, co potwierdza kompatybilność z różnymi konfiguracjami napięciowymi i pojemnościowymi oferowanymi przez producenta.

Parametry elektryczne i funkcje techniczne

• Kompatybilne napięcie nominalne systemu: 48 Vdc do 336 Vdc (w zależności od liczby modułów w szeregu; 1–7 modułów)
• Zalecany prąd ładowania/rozładowania: 37 A
• Maksymalny prąd ładowania/rozładowania: 40 A (przez 15 s)
• Zakres napięcia pracy (przykładowe dla wariantów): od 45,0 do 378 Vdc w różnych konfiguracjach (wartości zależne od liczby modułów)
• Porty komunikacyjne: RS232, RS485, CAN
• Cykl życia: >5000 cykli w 25 °C
• Projektowana żywotność: ponad 15 lat przy 25 °C

Parametry mechaniczne i środowiskowe

• Zakres temperatur pracy: 0 – 50 °C
• Zakres temperatur przechowywania: -20 – 60 °C
• Wilgotność: 5 – 95 % bez kondensacji
• Maksymalna wysokość n.p.m.: < 2000 m
• Wymiary modułu systemu (pojedynczy moduł FH48074): 600 x 380 x 170 mm
• Waga modułu systemu (pojedynczy moduł FH48074): 36 Kgr
