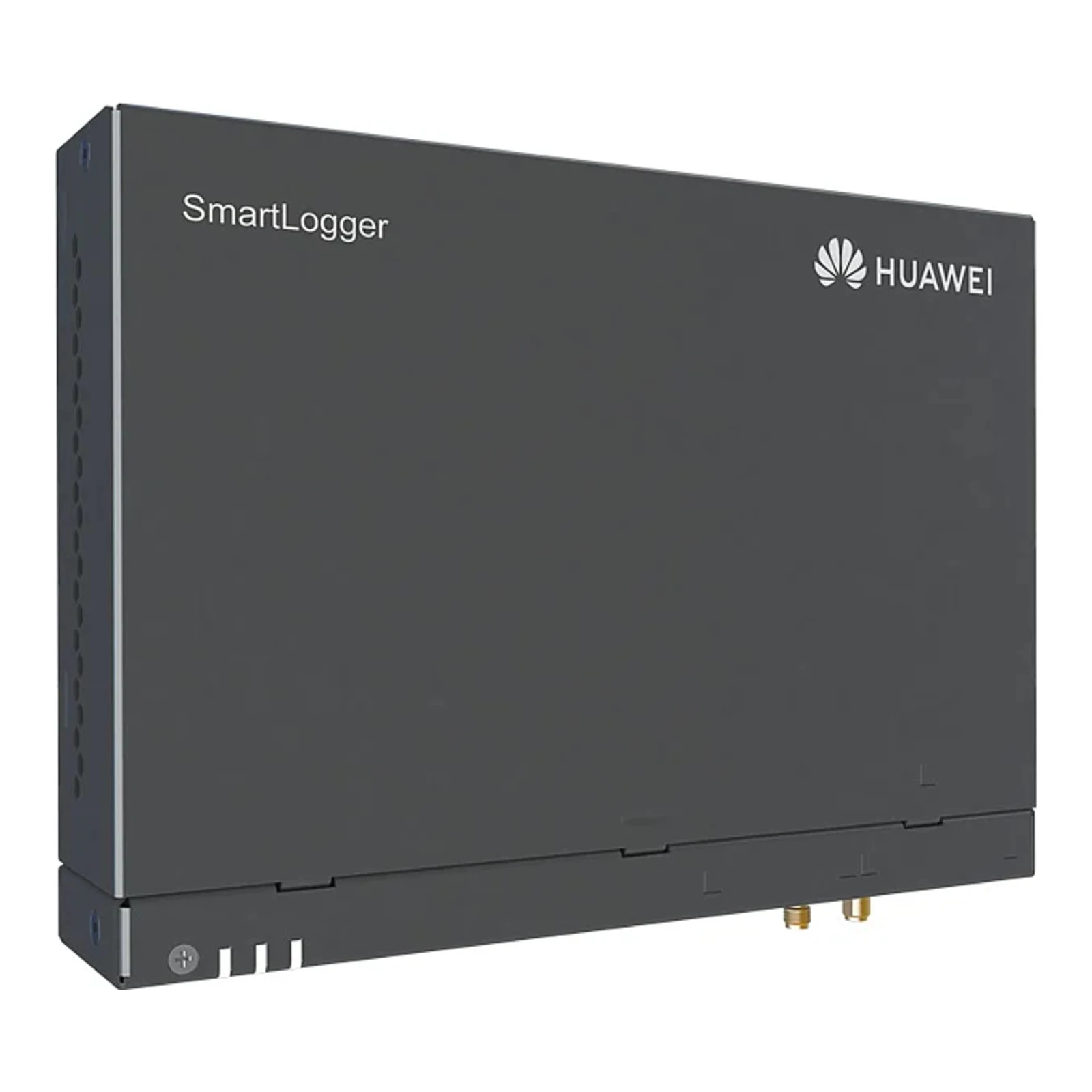

Rejestrator danych do monitoringu instalacji PV Huawei SMART_LOGGER_3000A01

Rejestrator danych SmartLogger3000A01 służy do monitoringu instalacji fotowoltaicznych serii Commercial, obsługując do 80 falowników. Urządzenie umożliwia komunikację przez Ethernet i RS485 oraz posiada wejścia/wyjścia cyfrowe i analogowe; sieć WLAN wykorzystywana jest do konfiguracji (brak wyświetlacza LCD i brak interfejsu MBUS w tej wersji).

Producentem urządzenia jest HUAWEI, międzynarodowa firma specjalizująca się w rozwiązaniach telekomunikacyjnych i energetycznych. Produkt pochodzi z serii SmartLogger3000A przeznaczonej do zdalnego monitoringu i zarządzania instalacjami PV w zastosowaniach komercyjnych.

Parametry elektryczne i komunikacyjne

• Maksymalna liczba podłączonych urządzeń: 80
• WAN: 1 × RJ45, 10/100/1000 Mbps
• LAN: 1 × RJ45, 10/100/1000 Mbps
• RS485: COM × 3, prędkości 1200 / 2400 / 4800 / 9600 / 19200 / 115200 bps, zasięg do 1000 m
• MBUS: brak interfejsu komunikacyjnego MBUS (wersja A01)
• Sieć komórkowa 2G/3G/4G: (moduł opcjonalny) obsługa pasm LTE(FDD) oraz DC-HSPA+/HSPA+/HSPA/UMTS i GSM/GPRS/EDGE — wymagana dodatkowa antena przy metalowej obudowie
• Wejścia/wyjścia: Wejścia cyfrowe × 4, Wyjścia cyfrowe × 2, Wejścia analogowe × 4
• Aktywne wyjście cyfrowe: 12 V, 100 mA (do zasilania przekaźnika/czujnika)
• Protokoły komunikacyjne: Ethernet: Modbus-TCP, IEC 60870-5-104; RS485: Modbus-RTU, IEC 60870-5-103 (standard), DL/T645
• Zasilanie: AC 100–240 V, 50/60 Hz lub DC 12 V / 24 V; pobór mocy standardowy 8 W, maks. 15 W

Parametry mechaniczne

• Wymiary (S × W × G): 225 × 160 × 44 mm (8,9 × 6,3 × 1,7 cala) — bez zaczepów montażowych i anteny
• Waga: 2 kg (4,4 lb)
• Stopień ochrony: IP20
• Opcje montażu: montaż naścienny, montaż na szynie DIN, montaż do blatu
• Zakres temperatur pracy: -40°C do 60°C
• Temperatura przechowywania: -40°C do 70°C
• Wilgotność względna: 5%–95% (bez kondensacji)
• Maksymalna wysokość robocza: 4000 m
