Rozdzielnica – NOARK – SHP-232 AC

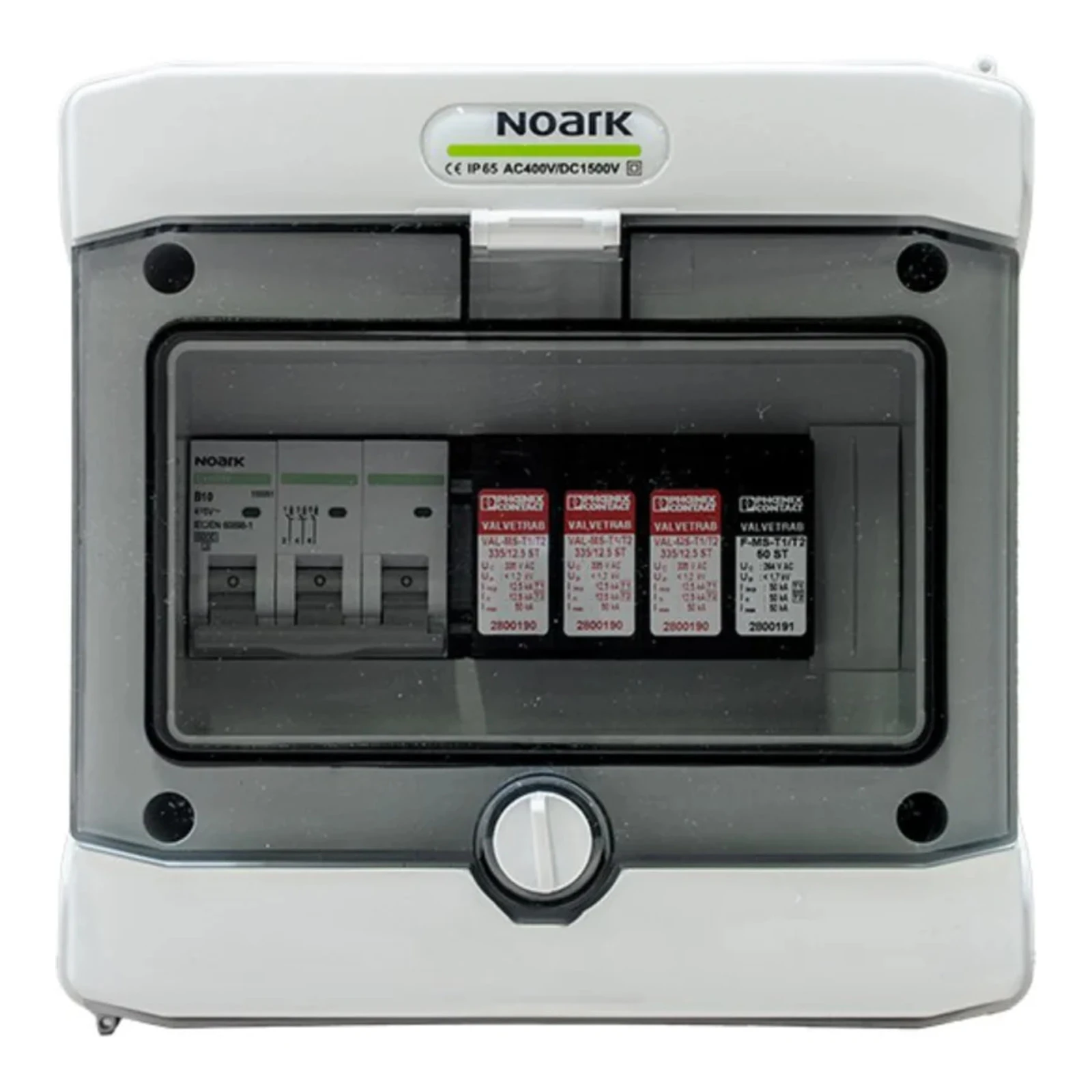

Rozdzielnica SHP-232 AC to modułowe, gotowe do montażu pole przeznaczone do zasilania inwerterów fotowoltaicznych po stronie AC. Urządzenie zapewnia ochronę przed skutkami zwarć i przeciążeń oraz zabezpiecza przed skutkami przepięć i bezpośrednich i pośrednich wyładowań po stronie AC; dzięki stopniowi ochrony IP65 nadaje się do instalacji zewnętrznych.

Producent: KENO (Polska) — karta katalogowa opisuje wykonanie rozdzielnicy produkowanej przez polskiego producenta KENO; w rozdzielnicy zastosowano zabezpieczenie przeciążeniowe/noarkowy wyłącznik nadprądowy Noark Ex9BN 3P B16 oraz ogranicznik przepięć firmy Phoenix (VAL-MS-T1/T2 335/12.5/3+1).

Parametry elektryczne i techniczne

• Ogranicznik przepięć (AC): Phoenix VAL-MS-T1/T2 335/12.5/3+1, typ EN T1/T2, test class IEC I/II
• Wyłącznik nadprądowy (MCB): Noark Ex9BN 3P B16, charakterystyka B, 16 A, 3-polowy
• Rated operational voltage Ue: 230/415 V AC
• Rated insulation voltage Ui: 400 V AC, 1500 V DC
• Rated load current (SPD): IL = 80 A
• Nominal discharge current In (8/20 µs): L–N = 12,5 kA; L–PE = 12,5 kA; N–PE = 50 kA; Imax = 50 kA
• Całkowity prąd wyładowczy: Itotal (8/20 µs) = 50 kA; Itotal (10/350 µs) = 50 kA
• Czasy reakcji SPD: tA (L–N) ≤ 25 ns; tA (L–PE) ≤ 100 ns; tA (N–PE) ≤ 100 ns
• TOV (wytrzymałość): dla Ut (L–N) 415 V AC (5 s / tryb withstand), 457 V AC (120 min / safe failure); dla Ut (N–PE) 1200 V AC (200 ms / withstand)

Parametry mechaniczne

• Model obudowy: PHS 8 T
• Liczba pól: 8
• Wymiary (bez dławic i MC4): Długość × Szerokość × Wysokość = 120.00 × 202.00 × 201.00 (jednostki w mm)
• Waga: 1.740 kg
• Stopień ochrony: IP65 (możliwość montażu zewnętrznego)
• Klasa ochrony: II
• Odporność na uderzenia: IK08
• Odporność UV: TAK
• Materiał: tworzywo nadające się do recyklingu, bezhalogenowe
• Zakres temperatur pracy: -25°C do +60°C
