Rozdzielnica przył. AC hermetyczna IP65 EMITER z ogranicznikiem przepięć AC Dehn typ 2, 20A 1-F

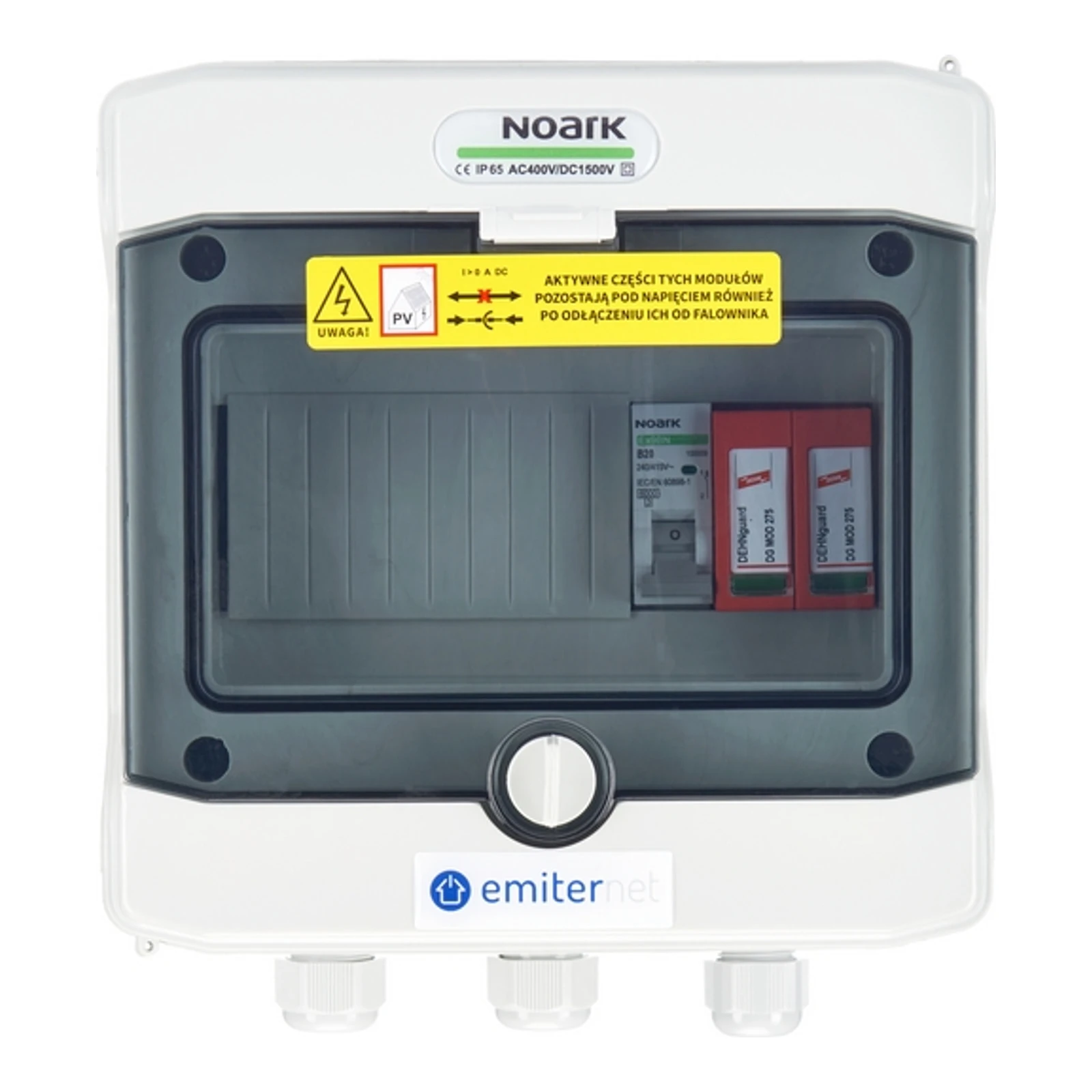

Hermetyczna skrzynka przyłączeniowa EMITER EM-71 AC przeznaczona do instalacji fotowoltaicznych, zapewniająca ochronę obwodów AC przed przepięciami. Model dostarczany w wersji modułowej, gotowy do podłączenia, wyposażony w ogranicznik przepięć typu 2 oraz jednofazowy wyłącznik nadprądowy 20 A. Obudowa o podwyższonym stopniu ochrony IP65 z przezroczystymi drzwiami, konstrukcja przystosowana do montażu natynkowego.

Producent: Emiter Sp. z o.o., ul. Porcelanowa 27, 40-241 Katowice. Firma oferuje obudowy i skrzynki przeznaczone m.in. do instalacji fotowoltaicznych; opisywany wariant (kod producenta EM-71 AC) jest kompletnie wyposażony w komponenty zabezpieczające zgodne z normami.

Parametry elektryczne i wyposażenie

• Ogranicznik przepięć AC: DEHN DG M TNS 275, typ 2
• Napięcie znamionowe AC (UN): 230 / 400 V (50 / 60 Hz)
• Trwałe napięcie pracy AC (UC): 275 V (50 / 60 Hz)
• Znamionowy prąd wyładowczy (8/20 µs) (In): 20 kA
• Maksymalny prąd wyładowczy (8/20 µs) (Imax): 40 kA
• Poziom ochrony napięciowej [L-PE]/[N-PE] (UP): <= 1,5 / <= 1,5 kV (przy 5 kA: <= 1 / <= 1 kV)
• Czas zadziałania ogranicznika (tA): <= 25 ns
• Wyłącznik nadprądowy: Noark Ex9BN 1P B20, 1-fazowy, charakterystyka B, prąd znamionowy 20 A, zdolność łączeniowa ICN 6 kA
• Wytrzymałość zwarciowa ogranicznika przy maks. bezpieczniku (ISCCR): 50 kArms

Parametry mechaniczne i ogólne

• Model obudowy: PHS 8T
• Liczba modułów: 8
• Stopień ochrony: IP65
• Klasa ochrony: II
• Odporność na uderzenia: IK08
• Materiał: tworzywo bezhalogenowe nadające się do ponownego przetworzenia
• Drzwi: przezroczyste
