Rozdzielnica przył. AC hermetyczna IP65 EMITER z ogranicznikiem przepięć AC Dehn typ 2, 32A 3-F

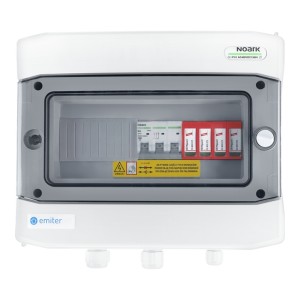

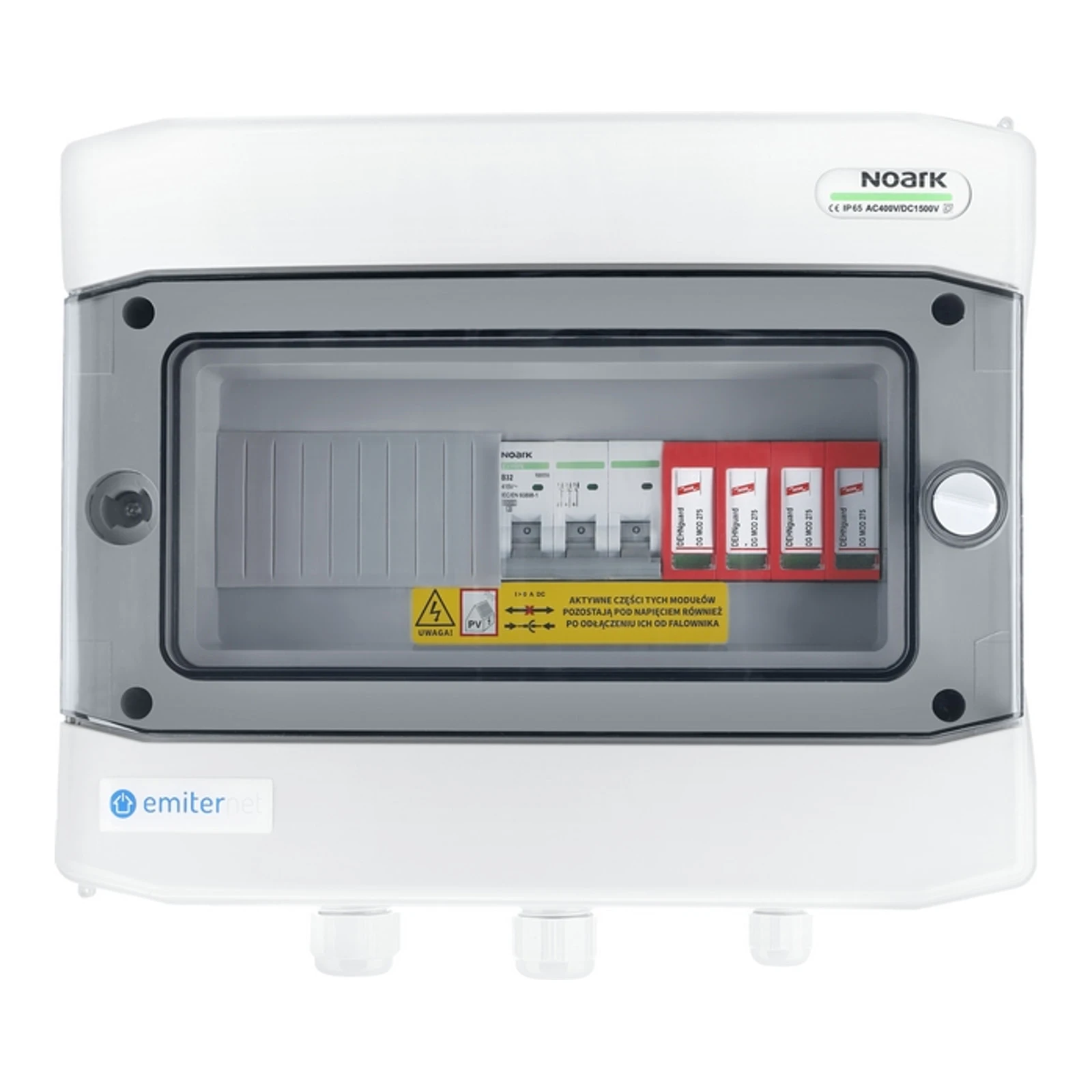

Rozdzielnica przyłączeniowa hermetyczna EMITER (EM-111 AC) to kompletna skrzynka przystosowana do instalacji fotowoltaicznych, wyposażona w ogranicznik przepięć AC typu 2 oraz trzyfazowy wyłącznik nadprądowy 32A. Obudowa zapewnia wysoki stopień ochrony IP65, drzwi przezroczyste oraz przyłącza tablicowe MC4, co czyni ją gotową do montażu natynkowego i bezpośredniego podłączenia instalacji PV.

Producentem jest Emiter Sp. z o.o. z Katowic — firma oferująca specjalistyczne rozwiązania dla instalacji elektrycznych i fotowoltaicznych. W dostarczonym wariancie zastosowano komponenty sprawdzonych producentów: wyłącznik nadprądowy Noark Ex9BN (3P B32) oraz ogranicznik przepięć Dehn DG M TNS 275, co gwarantuje zgodność z obowiązującymi normami i wysoką niezawodność działania.

Parametry elektryczne i istotne cechy komponentów

• Ogranicznik przepięć AC: Dehn DG M TNS 275, typ 2 zgodny z PN-EN 61643-11
• Napięcie znamionowe AC (UN): 230 / 400 V (50/60 Hz)
• Maksymalne napięcie trwałej pracy AC (UC): 275 V (50/60 Hz)
• Znamionowy prąd wyładowczy (8/20 µs) (In): 20 kA; Imax: 40 kA
• Poziom ochrony napięciowej [L-PE]/[N-PE] (UP): ≤ 1,5 / ≤ 1,5 kV; przy 5 kA ≤ 1 / ≤ 1 kV
• Czas zadziałania (tA): ≤ 25 ns
• Wyłącznik nadprądowy: Noark Ex9BN 3P B32, prąd znamionowy 32 A, charakterystyka B, liczba biegunów 3
• Znamionowa zwarciowa zdolność łączeniowa (ICN) wyłącznika: 6 kA

Parametry mechaniczne i wykonanie obudowy

• Model obudowy: PHS 12T
• Liczba modułów: 12
• Wykonanie zgodne z normami: EN 60670-1, EN 62208
• Stopień ochrony: IP65
• Klasa ochrony: II
• Znamionowe napięcie izolacji (Ui): 690 V AC, 1000 V DC
• Próba rozżarzonym prętem: 650°C
• Odporność na uderzenia: IK08
• Materiał: tworzywo bezhalogenowe nadające się do ponownego przetworzenia
• Dodatkowe cechy mechaniczne: drzwi przezroczyste, kolor biały, wykonanie modułowe, przyłącza tablicowe MC4
