Rozdzielnica przył. DCAC hermetyczna IP65 EMITER z ogranicznikiem przepięć DC Dehn 1000V typu 1+2, 2 x łańcuch PV, 2 x MPPT // ogr. AC Dehn typ 1+2, 20A 3-F

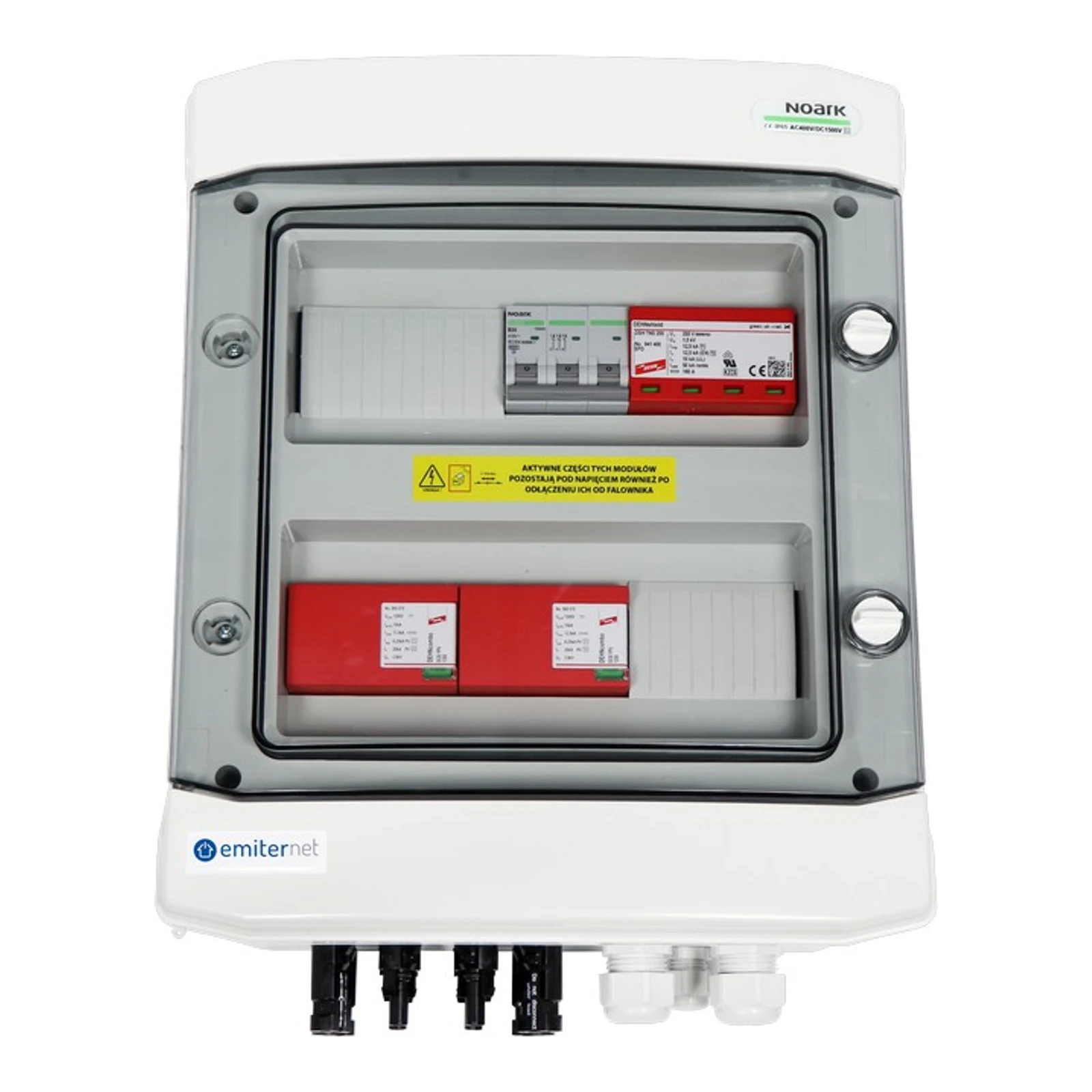

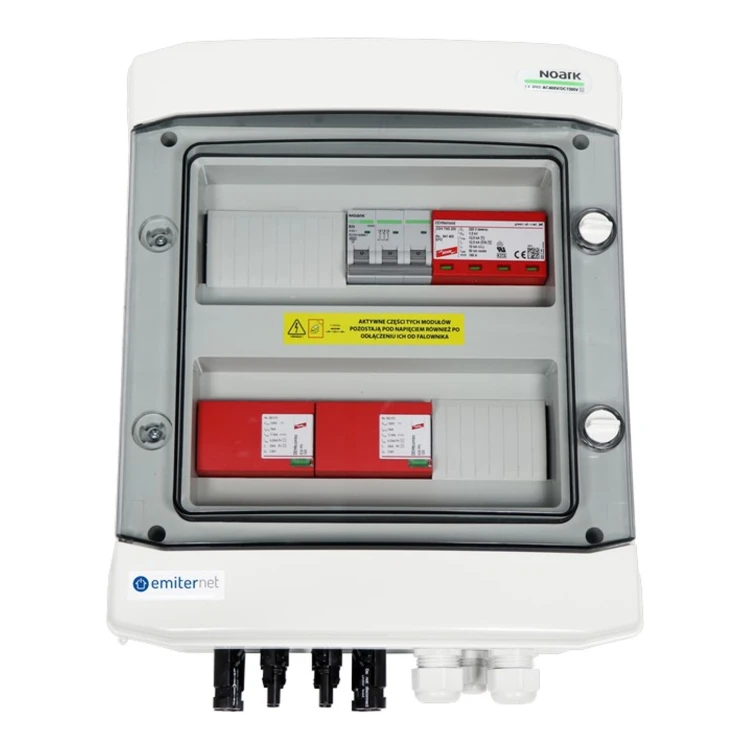

Hermetyczna skrzynka przyłączeniowa EMITER EM-214 DCAC przeznaczona do instalacji fotowoltaicznych, umożliwiająca rozdział i zabezpieczenie dwóch łańcuchów modułów (2 x łańcuch modułów na 2 MPPT). Konstrukcja obudowy zapewnia stopień ochrony IP65 i nadaje się do montażu natynkowego; obudowa wyposażona jest w przezroczyste drzwi i wykonana z bezhalogenowego tworzywa odpornego na uderzenia.

Producentem urządzenia jest Emiter Sp. z o.o. (Katowice), firma specjalizująca się w rozwiązaniach dla instalacji fotowoltaicznych i osprzęcie elektrotechnicznym. W oferowanym wariancie EM-214 DCAC zastosowano komponenty firm trzecich najwyższej klasy: ograniczniki przepięć DC i AC firmy Dehn oraz trójfazowy wyłącznik nadprądowy Noark.

Parametry elektryczne i wyposażenie

• Ogranicznik przepięć DC: Dehn DCB YPV 1200, typ 1+2
• Maksymalne napięcie systemu PV (DC+ -> DC-): <= 1200 V
• Nominalny prąd wyładowczy (8/20 µs) dla SPD DC (In): 20 kA, Imax 40 kA, całkowity prąd udarowy (8/20 µs) 40 kA
• Poziom ochrony napięciowej SPD DC (UP): < 3,8 kV
• Wyłącznik nadprądowy: Noark Ex9BN 3P B20, 3-fazowy, In = 20 A, charakterystyka B, zdolność łączeniowa ICN = 6 kA
• Ogranicznik przepięć AC: Dehn DSH TNS 255, typ 1+2
• Nominalne napięcie AC: 230 / 400 V (50/60 Hz), najwyższe napięcie trwałej pracy AC (UC): 255 V
• Prąd udarowy AC (10/350 µs) [L1+L2+L3+N-PE] (Itotal): 50 kA; [L,N-PE] Iimp: 12,5 kA
• Poziom ochrony napięciowej SPD AC (UP): <= 1,5 kV

Parametry mechaniczne i wykonanie obudowy

• Model obudowy: PHS 24T
• Liczba obsługiwanych modułów: 24
• Stopień ochrony: IP65
• Klasa ochrony: II
• Znamionowe napięcie izolacji (Ui): 690 V AC, 1000 V DC
• Próba rozżarzonym prętem (glow wire): 650°C
• Odporność na uderzenia mechaniczne: IK08
• Materiał: tworzywo bezhalogenowe przeznaczone do ponownego przetworzenia
• Drzwi przezroczyste, wykonanie modułowe, przyłącza tablicowe MC4
