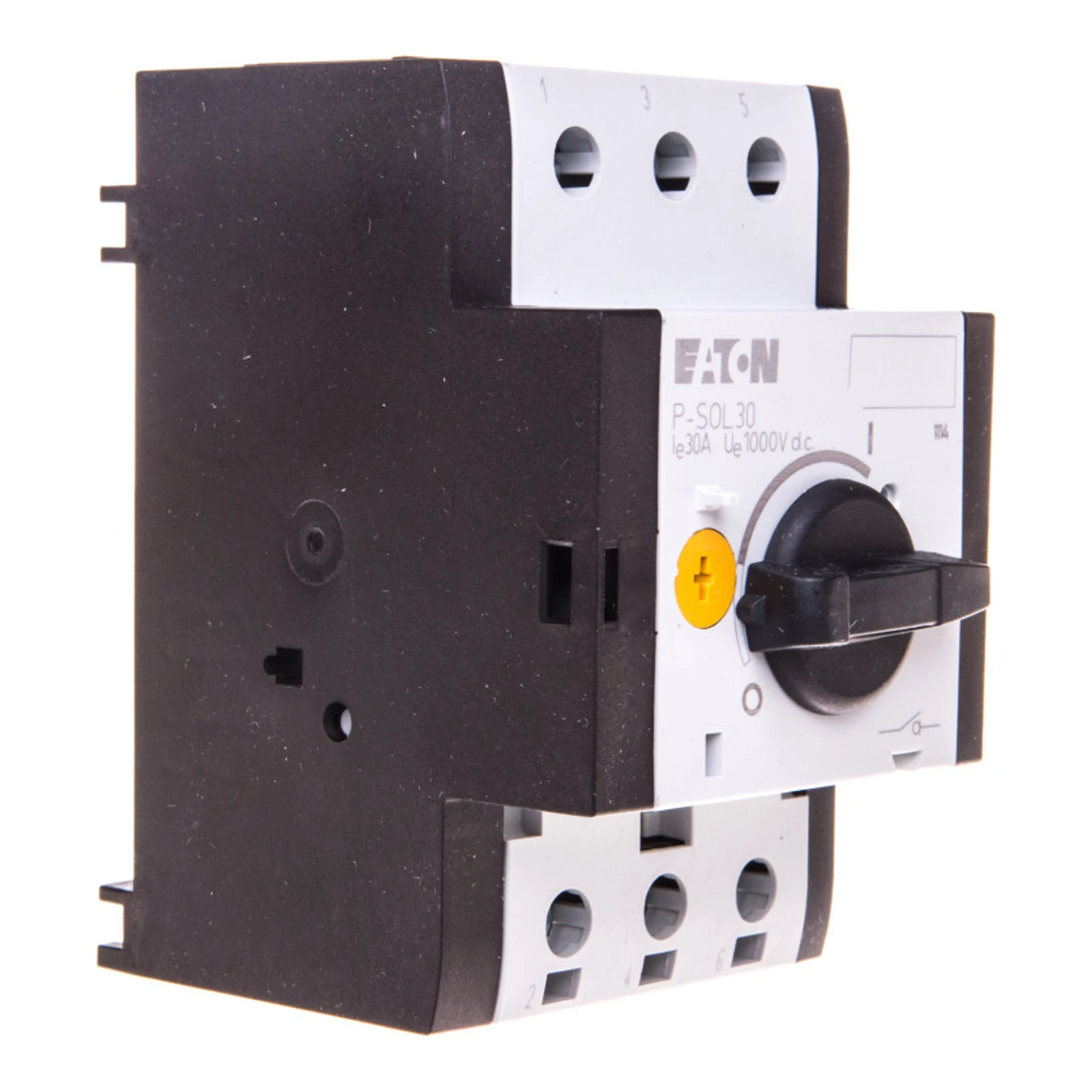

Rozłącznik do instalacji fotowoltaicznej 2P 30A DC P-SOL30 120935

Rozłącznik DC P-SOL30 to otwarty 2-biegunowy łącznik przeznaczony do bezpiecznego rozłączania obwodu pomiędzy generatorem fotowoltaicznym a inwerterem. Urządzenie obsługuje napięcie do 1000 V DC oraz nominalny prąd roboczy w typowej konfiguracji 26 A (możliwy dopuszczalny przebieg do 30 A przy zastosowaniu dedykowanego zacisku zasilającego BK25/3 i odpowiednich przewodów). Dzięki dwubiegunowemu przełączaniu nadaje się również do systemów bezuziemionych, a niska rezystancja wewnętrzna zapewnia minimalne straty.

Producent: Eaton (seria Moeller). Eaton jest międzynarodową firmą specjalizującą się w zarządzaniu energią i aparaturze elektrycznej. Produkty z linii P-SOL projektowane są zgodnie z międzynarodowymi normami (m.in. IEC/EN 60947-3) i poddawane testom wytrzymałościowym, co gwarantuje niezawodność eksploatacyjną w instalacjach fotowoltaicznych.

Parametry elektryczne

• Nominalne napięcie robocze: 1000 V DC
• Nominalny prąd roboczy (DC-21A): 26 A (wersja dopuszczająca 30 A przy zastosowaniu terminala BK25/3)
• Utilization category: DC-21A, DC-PV1, DC-PV2
• Liczba biegunów: 2
• Izolujące właściwości: tak
• Rated short-time withstand current (t = 1 s): 0.36 kA
• Rated short-circuit making capacity (EN 60947-3): 0.32 kA
• Rezystancja wewnętrzna: 5 mΩ
• Standardy: IEC/EN 60947-3; ponadto UL 508, CSA-C22.2 No. 14-10 (dot. homologacji)

Parametry mechaniczne i instalacyjne

• Stopień ochrony (obudowa): urządzenie otwarte (przeznaczone do montażu w obudowie klienta)
• Zakres temperatury pracy: -25 °C … +60 °C
• Pozycja montażu: dowolna
• Wymiary (S×W×G): 58 mm × 93 mm × 76 mm
• Typ montażu: szyna DIN 35 mm
• Waga: 0.32 kg
• Żywotność mechaniczna: 100 000 operacji
• Żywotność elektryczna: 100 000 operacji
• Terminale przewodów: elastyczne z tuleją 1 × (1–6 mm²) lub 2 × (1–6 mm²); przewody sztywne AWG 18–14
