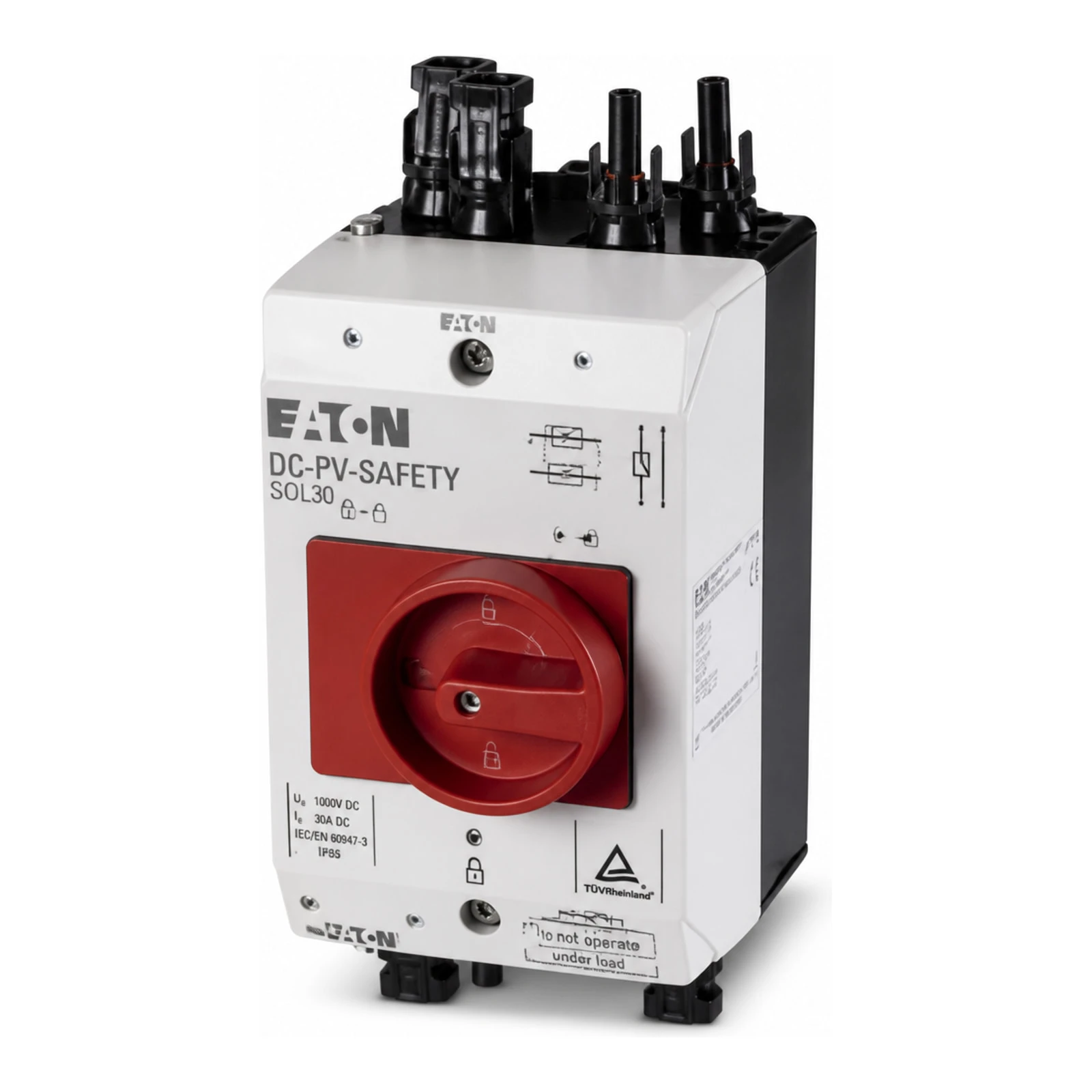

Rozłącznik przeciwpożarowy SOL30-SAFETY na 2 stringi, MV, 230VAC SOL30X2-SAFETY-MV-U 168099

Rozłącznik pożarowy SOL30X2-SAFETY-MV-U to dwubiegunowe, kompletne urządzenie w obudowie przeznaczone do bezpiecznego rozłączania prądu stałego w instalacjach fotowoltaicznych (między generatorem PV a prostownikiem). Urządzenie obsługuje dwa stringi (wejścia/wyjścia M12), posiada zdalne wyzwalanie (wyzwalacz podnapięciowy 230 V, 50 Hz), możliwość blokowania w pozycji WYŁ. za pomocą kłódki oraz sygnalizację stanu przełączania poprzez moduł styków pomocniczych (1 zwierny, 1 rozwierny).

Informacje o producencie

Produkt dostarcza Eaton Industries GmbH — międzynarodowy producent aparatury elektrycznej i rozwiązań przemysłowych. Eaton zapewnia dokumentację techniczną i certyfikaty zgodne z normami IEC/EN oraz oferuje urządzenia zaprojektowane do zastosowań w instalacjach fotowoltaicznych i budynkach mieszkalnych oraz użytkowych.

Parametry elektryczne

• Napięcie znamionowe (Ue): 1000 V DC
• Znamionowy prąd pracy (DC-21A, Ie): 26 A
• Znamionowy prąd roboczy (DC-PV1): 26 A
• Znamionowy prąd roboczy (DC-PV2): 10 A
• Pomiarowa wytrzymałość na prąd zwarciowy (t = 1 s), Icw: 0,36 kA
• Wartość Icm (do 440 V, 50/60 Hz): 0,32 kA
• Opór wewnętrzny: 7 mΩ
• Kategoria użytkowa: DC-21A (także DC-PV1, DC-PV2)
• Kategoria przepięciowa / stopień zanieczyszczenia: III / 3
• Odporność na udar napięciowy (Uimp): 8 kV

Parametry mechaniczne i środowiskowe

• Liczba biegunów: 2 (2-biegunowe)
• Styk pomocniczy zwierny / rozwierny: 1 NO i 1 NC
• Stopień ochrony: IP65 (część czołowa)
• Waga: 5,1 kg
• Wymiary: szerokość 249 mm, głębokość 150 mm, wysokość 404 mm
• Temperatura pracy: od -25 °C do +60 °C
• Trwałość mechaniczna (cykle): 100 000 cykli
• Elektro-mechaniczne cykle łączenia: 1 500
• Maks. częstotliwość załączania: 120 S/h
