Skrzynka z ogranicznikami przepięć dla 1 MPPT / Phoenix-Contact / 1000DC / 1MPP-SPD-S / box 1 MPPT / 1182566 / Ogranicznik przepięć typ T1/T2 w szczelnej (IP65) obudowie z

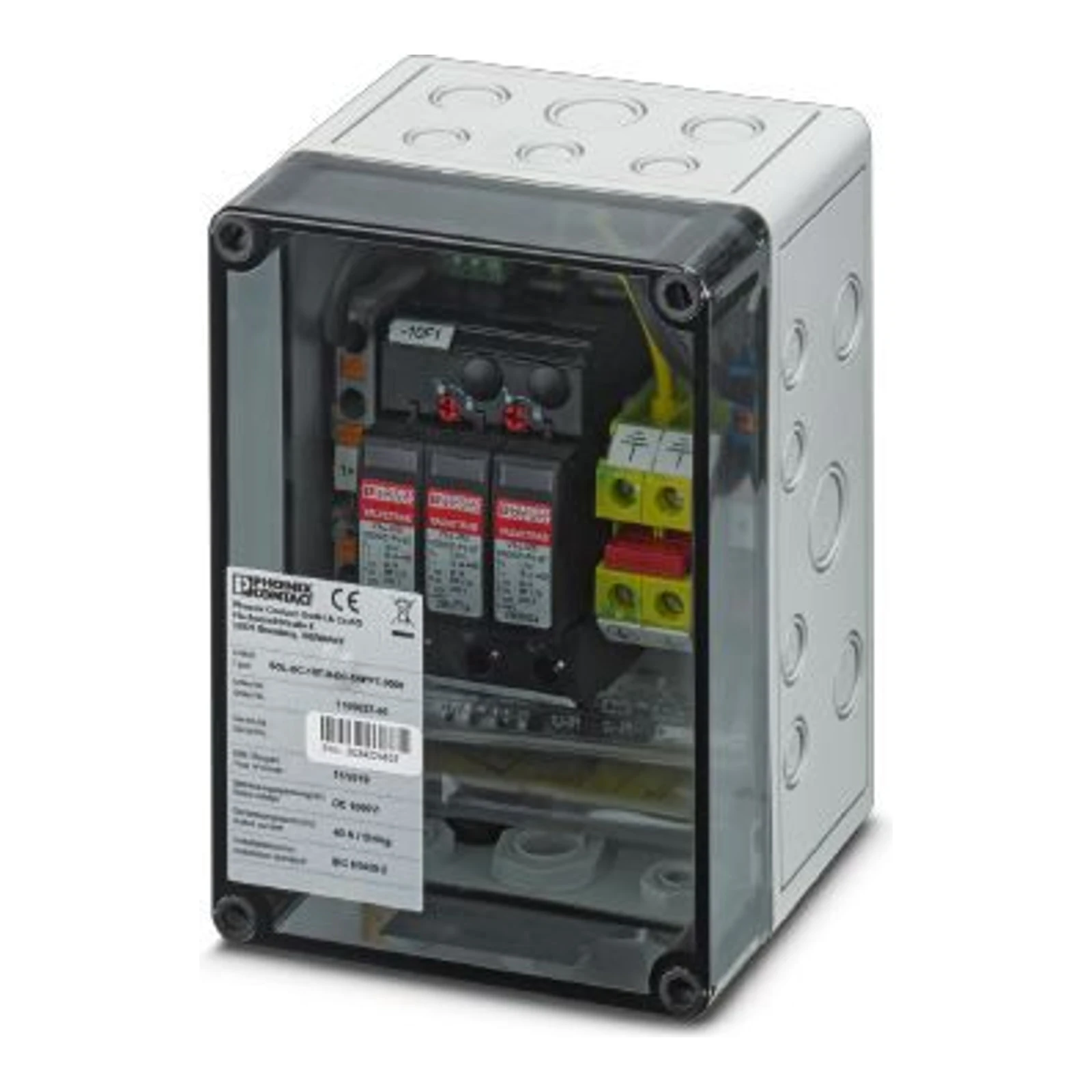

Skrzynka przyłączeniowa generatora SOL-SC-1ST-0-DC-1MPPT-1000 to szczelna (IP65) obudowa przeznaczona do instalacji fotowoltaicznych o napięciu do 1000 V DC. Produkt umożliwia połączenie i centralizację jednego stringu z ochroną przeciwprzepięciową (typ T1/T2) oraz wygodnym wyprowadzeniem przewodów przez dławnice kablowe.

Produkt jest oferowany przez Phoenix Contact — międzynarodowego producenta komponentów elektrotechnicznych i systemów połączeniowych. Phoenix Contact dostarcza rozwiązania dedykowane dla instalacji PV, łączące zgodność z obowiązującymi normami oraz praktyczne wykonanie do zastosowań dachowych i wolnostojących.

Parametry elektryczne

• Napięcie systemu: 1000 V DC (U maks.)
• Liczba wejść stringów: 1
• Prąd na string (maks.): 40 A (Imax)
• Liczba wyjść: 1
• Liczba obsługiwanych modułów MPP-Tracker: 1
• Rodzaj urządzenia zabezpieczającego: T1 / T2
• Poziom ochrony Up: ≤ 3,7 kV
• Sumaryczny prąd odprowadzany Itotal (8/20) µs: 40 kA
• Przekrój przewodu wejścia stringu: 2,5 mm² ... 6 mm²
• Przekrój przewodu wyjścia: 2,5 mm² ... 6 mm²

Parametry mechaniczne i instalacyjne

• Materiał pokrywy/drzwi: poliwęglan (przezroczysty)
• Materiał obudowy: poliwęglan
• Stopień ochrony: IP65
• Klasa ochrony: II
• Wymiary zewnętrzne (szer. × wys. × głęb.): 130 mm × 180 mm × 111 mm
• Wymiary montażowe (rysunek): rozstaw 70 mm i 120 mm (szczegóły wg rysunku wymiarowego)
• Przekrój przewodu uziemienia: 16 mm² (2 ×)
• Zakres szczelności wejścia stringu: 3 mm ... 6,5 mm
• Zakres szczelności wyjścia: 3 mm ... 6,5 mm
• Zakres szczelności uziemienia: 6 mm ... 12 mm (2 ×)
• Waga jednej sztuki (bez opakowania): 1 455,600 GRM
• Temperatura otoczenia (praca): -20 °C ... 55 °C
