Słup uniwersalny ST - 3770 P140C37

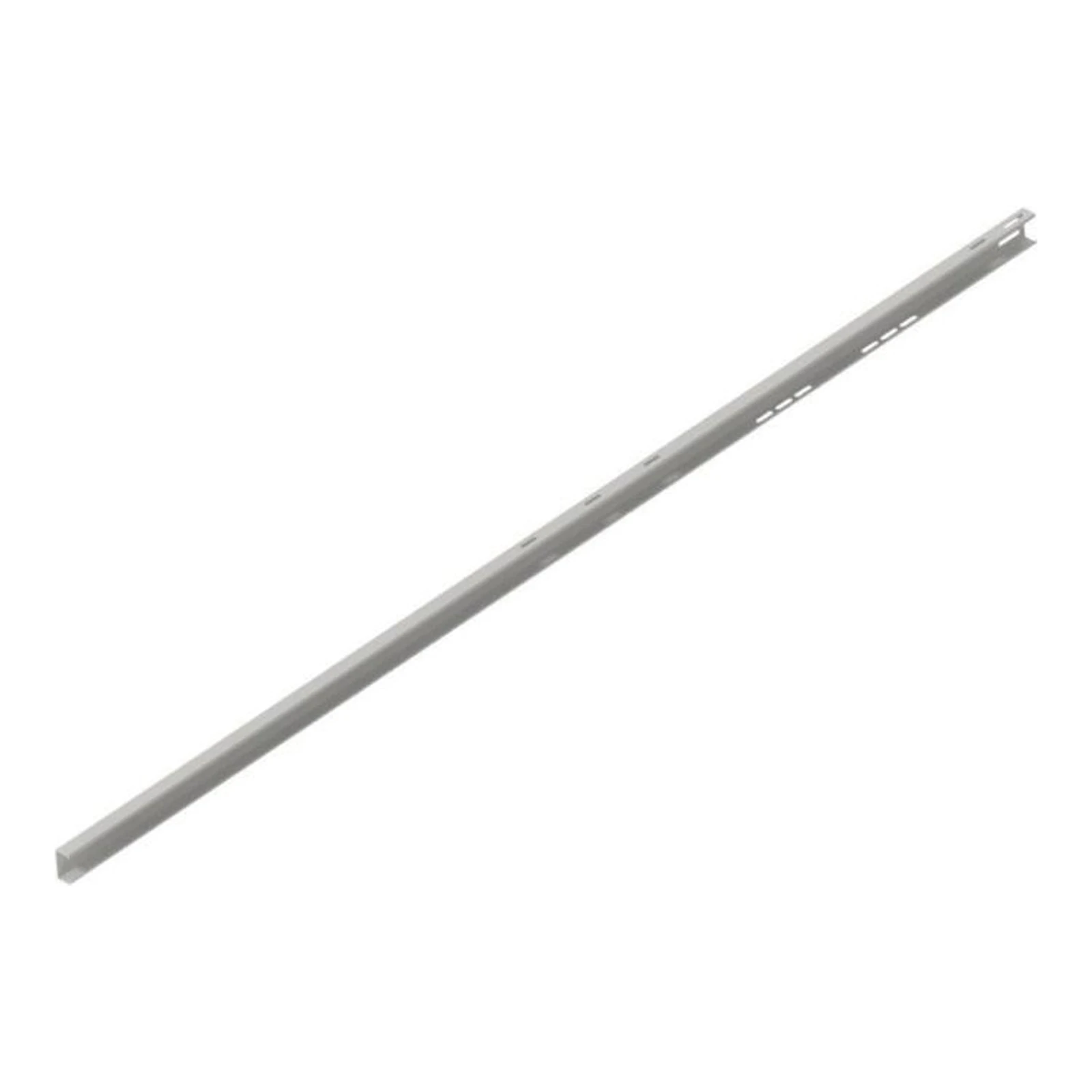

Uniwersalny słup nośny typ ST (oznaczenie producenta P140C37) przeznaczony do konstrukcji wsporczych fotowoltaicznych w rozwiązaniach wolnostojących. Produkt stosowany jako słup tylny w układach dwupodporowych; wykonany z profilu C, zaprojektowany do montażu modułów PV przy różnych kątach nachylenia.

Producent: EL-SUN — polski producent konstrukcji montażowych dla instalacji fotowoltaicznych. Dokumentacja techniczna konstrukcji (instrukcja montażu 2P2VMMW) wskazuje kompatybilność elementów oraz zalecane metody posadowienia i montażu. Materiały wykorzystywane w elementach konstrukcyjnych to stal S350GD.

Parametry techniczne

• Typ i kod producenta: ST P140C37 (Słup tył)
• Profil: C100 x 50 x 12 (profil C)
• Długość całkowita: 3770 mm
• Materiał: stal konstrukcyjna S350GD (w dokumentacji używane do elementów)
• Przeznaczenie: słup tylny w dwupodporowej konstrukcji wsporczej dla modułów PV
• Zalecane głębokości wbicia (w zależności od kąta nachylenia modułów): 20° → 1933 mm; 25° → 1698 mm; 30° → 1500 mm
• Wysokość dołu rygla nad terenem (wartości orientacyjne zależne od kąta): dla kąta 20° ~798 mm; 25° ~797 mm; 30° ~752 mm

Parametry mechaniczne i montażowe

• Przeznaczony do montażu w orientacji pokazanej w instrukcji (słupy ustawiane na osi północ–południe zgodnie z rysunkami montażowymi)
• Możliwość posadowienia: wbicie w grunt na głębokość min. 1,5 m (zalecane) lub montaż przy użyciu adaptera / systemów posadowienia opisanych w instrukcji (system korzeniowy, system na gwint ziemny, kotwienie)
• Typowe łączenia śrubowe z innymi elementami: śruba z łbem sześciokątnym DIN933 A2-70 z podkładką poszerzoną DIN9021 A2-70 i nakrętką z kołnierzem DIN6923 A2-70
• Kompatybilność z elementami zestawu: rygiel R, płatwie P, zastrzały ZTT, łączniki LU, belki montażowe BM oraz adapter słupa SA (zgodnie z oznaczeniami w instrukcji)
• Możliwość użycia słupa składanego poprzez montaż do adaptera SA (szczegóły na detalu D7 instrukcji)
