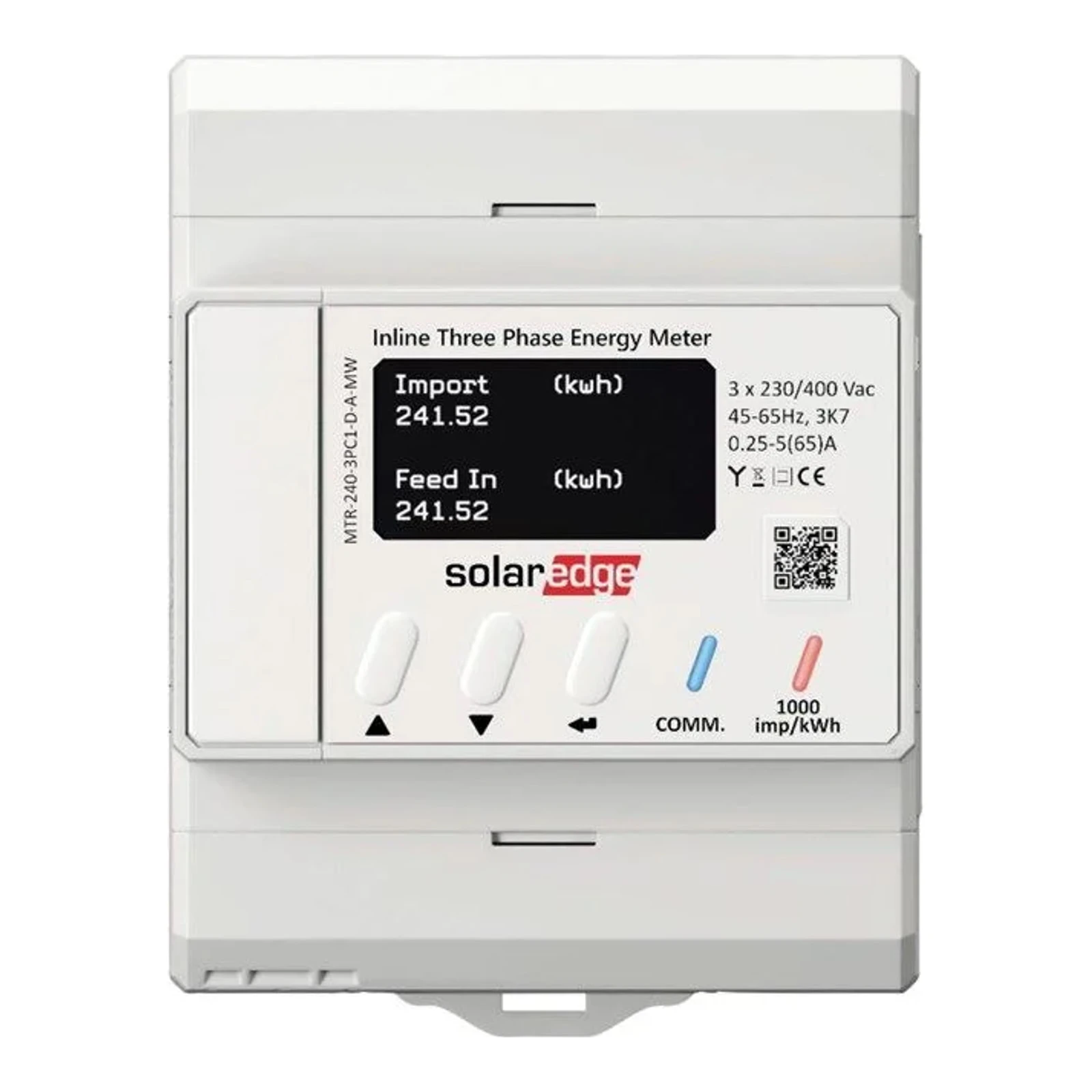

SolarEdge Inline Energy Meter MTR-240-3PC1-D-A-MW with SolarEdge Home Network, 1PH/3PH 230/400V, 65A

SolarEdge Inline Energy Meter MTR-240-3PC1-D-A-MW to montowany na szynie DIN miernik energii przeznaczony do instalacji jednofazowych i trójfazowych (3 x 230/400 V). Urządzenie wykonuje pomiary energii importowanej, eksportowanej, produkcji i zużycia z dokładnością klasy 1/1% w normalnym zakresie pomiarowym oraz wspiera komunikację bezprzewodową SolarEdge Energy Net i opcjonalne RS485.

Producentem urządzenia jest SolarEdge Technologies, światowy dostawca rozwiązań dla inteligentnej energetyki, znany z optymalizowanych falowników PV, magazynów energii i systemów zarządzania energią. SolarEdge projektuje produkty z naciskiem na maksymalizację wydajności systemów fotowoltaicznych i integrację rozwiązań Smart Energy.

Parametry elektryczne i komunikacyjne

• Napięcie znamionowe: 3 x 230/400 Vac
• Zakres napięć: linia-linia 320 - 460 Vac; linia-neutral 184 - 264.5 Vac
• Częstotliwość AC: 45 - 65 Hz
• Maksymalny prąd (Imax): 65 A
• Prądy progowe: prąd przejściowy (Itr) 0.5 A; prąd startowy (Ist) 20 mA; prąd minimalny (Imin) 0.25 A; prąd odniesienia (Iref) 5 A
• Dokładność energii czynnej: EN54070 Klasa B; IEC 62053-21 Klasa 1 (błąd 1% dla Itr ≤ I < Imax)
• Dokładność energii biernej: IEC 62053-23 Klasa 2 (błąd 2% dla Itr ≤ I < Imax)
• Komunikacja RS485: RS485 półdupleks, 3 przewody (A, B, GND), protokół MODBUS RTU, zasilanie przy RS485 < 1.8 W
• Komunikacja bezprzewodowa (SolarEdge Energy Net): pasma 863–876 MHz (868 band) i 902–930 MHz (915 band); moc EIRP 14 dBm (wewnętrzna antena), 16 dBm (zewnętrzna antena)
• Wyjście impulsowe: częstotliwość 1000 imp/kWh; długość impulsu 5–80 ms

Parametry mechaniczne i instalacyjne

• Wyświetlacz: 8 cyfr
• Stopień ochrony (wnętrze): IP51
• Montaż: szyna DIN
• Wymiary (S x W x G): 72 x 90 x 58 mm
• Waga: 320 g
• Materiał obudowy: PC Lexan 503R
• Przekrój zacisków AC: 1.5 - 25 mm²
• Przekrój zacisków RS485: 0.2 - 2 mm²
