SolarEdge- licznik energii - MTR-240-3PC1-D-A-MW

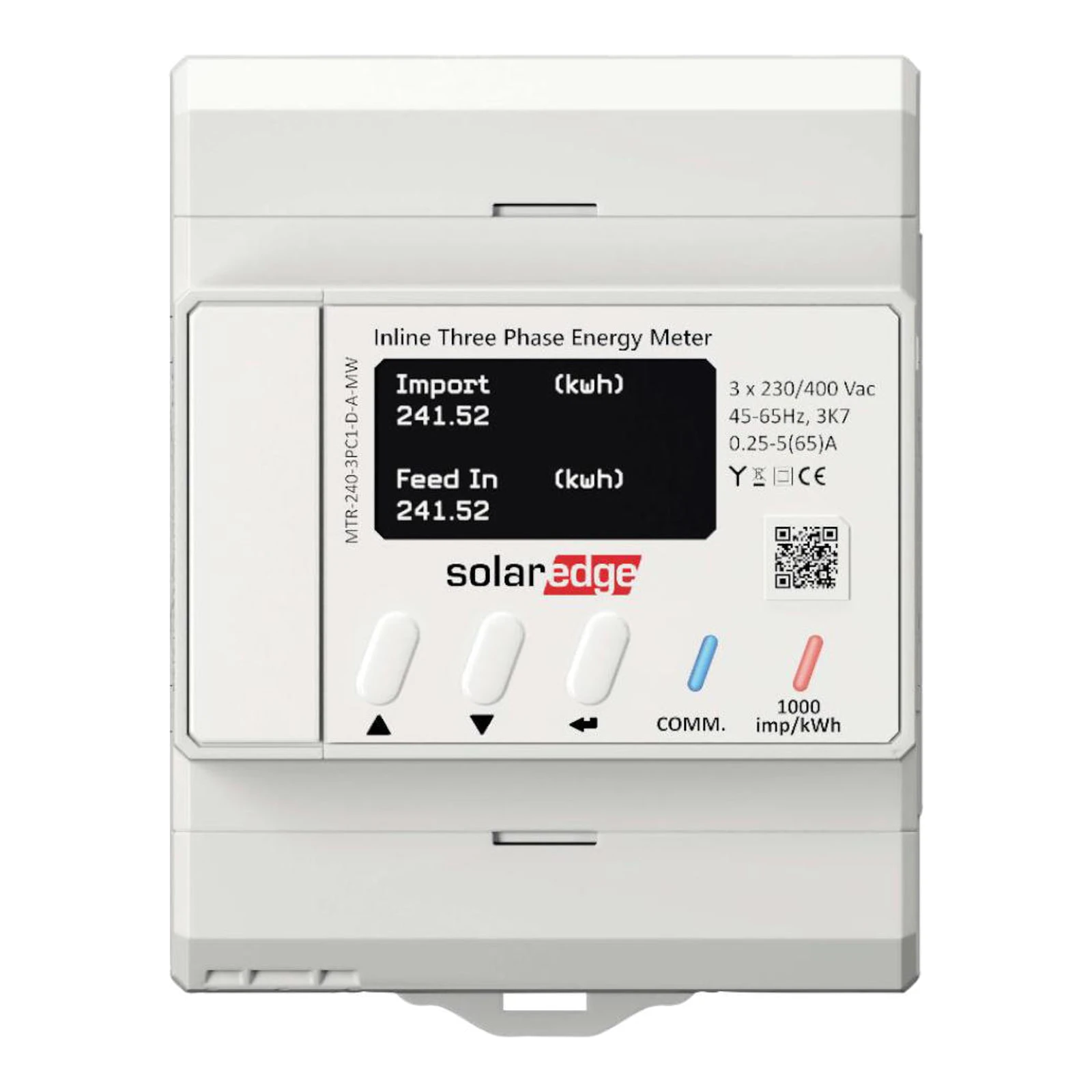

SolarEdge Home licznik energii MTR-240-3PC1-D-A-MW to trójfazowy miernik przeznaczony do montażu na standardowej szynie DIN, zaprojektowany do pomiaru energii: importu, eksportu, produkcji i zużycia z dokładnością do 1% przy normalnych prądach roboczych. Urządzenie oferuje zintegrowane przekładniki prądowe ułatwiające instalację oraz opcjonalną bezprzewodową łączność z systemem SolarEdge Home.

Producent: SolarEdge Technologies — globalny dostawca technologii Smart Energy, specjalizujący się w optymalizowanych falownikach fotowoltaicznych i rozwiązaniach do zarządzania energią. SolarEdge dostarcza systemy PV, magazynowania energii oraz rozwiązania integrujące ładowanie pojazdów elektrycznych i usługi sieciowe.

Parametry elektryczne i techniczne

• Napięcie znamionowe: 3 x 230/400 Vac
• Zakres napięć: międzyfazowe (L–L) 320–460 Vac; faza–neutralny (L–N) 184–264,5 Vac
• Obsługiwane sieci: L1/L2/L3/N (WYE / sieć gwiazdowa)
• Zużycie energii: SolarEdge Home sieć bezprzewodowa < 2,0 W; RS485 przewodowo < 1,8 W
• Częstotliwość AC: 45–65 Hz
• Maksymalny prąd (Imax): 65 A
• Prądy charakterystyczne: prąd przejściowy (Itr) 0,5 A; prąd rozruchowy (Ist) 20 mA; prąd minimalny (Imin) 0,25 A; prąd odniesienia (Iref) 5 A
• Klasa dokładności (moc czynna): DIN EN 54070 Klasa B (1%) / DIN IEC 62053-21 Klasa 1; odchyłka: Itr ≤ I < Imax = 1%, Imin ≤ I < Itr = 1,5%
• Klasa dokładności (moc bierna): DIN IEC 62053-23 Klasa 2; odchyłka: Itr ≤ I < Imax = 2%, Imin ≤ I < Itr = 2,5%
• Przepięcie: CAT III 600 Vac
• Komunikacja RS485: interfejs półdupleks, 3 przewody (B, A, G), protokół MODBUS RTU, przekrój zacisków 0,2–2 mm2, terminacja 120 Ω (wybieralna)
• Kablowe/bezprzewodowe funkcje radiowe: częstotliwości EU 863–870 MHz, modulacja OQPSK, złącze antenowe SMA-RP, zewnętrzna antena montowana na ścianie, EIRP 14 dBm (EU)
• Wyjście impulsowe: 1000 impulsy/kWh, długość impulsu 5–80 ms

Parametry mechaniczne

• Wyświetlacz: 8 cyfr
• Stopień ochrony (wewnętrzny): IP51
• Montaż: szyna DIN (4 moduły/odstępy)
• Waga: 0,32 kg
• Materiał obudowy: PC Lexan 503R
• Wymiary (S x W x G): 72 x 90 x 58 mm
• Przekrój zacisków AC: 1,5–25 mm2
• Przekrój zacisków RS485: 0,2–2 mm2
