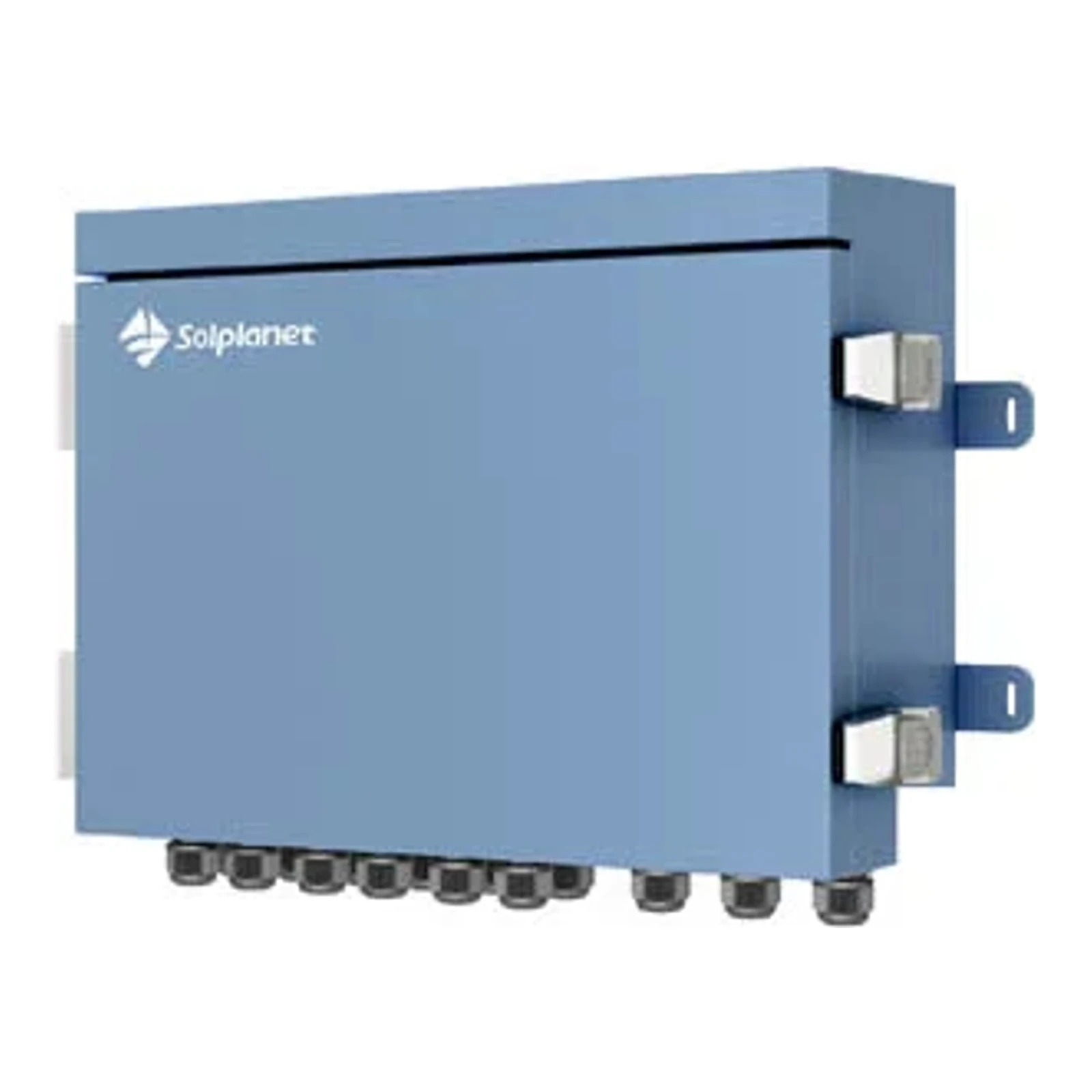

Solplanet // ASW1000-CB-HB rozdzielnica przyłączeniowa COMBINER BOX do magazynu energii

ASW1000-CB-HB to kompaktowa rozdzielnica przyłączeniowa (Combiner Box) przeznaczona do zastosowań w systemach magazynowania energii DC, zapewniająca ochronę i uporządkowane przyłączenie do 4 wież baterii oraz wyjście do inwertera/zbiorczej instalacji.

Producent: Solplanet — dokumentacja i oznaczenia produktu pochodzą od producenta Solplanet, co potwierdza branding na karcie katalogowej oraz specyfikację techniczną przedstawioną w dokumencie.

Parametry elektryczne i środowiskowe

• Maksymalne napięcie robocze (Un): 1000 VDC
• Nominalne napięcie izolacji (Ui): 1000 VDC
• Nominalne napięcie udarowe (Uimp): 6 kV
• Maksymalny prąd wejściowy na wieżę baterii: 30 A
• Maksymalny prąd wyjściowy: 50 A
• Wytrzymałość na krótkotrwały prąd zwarciowy (Icw): <4,5 kA
• Stopień zanieczyszczenia: 3
• Temperatura pracy: -40 °C do +50 °C
• Temperatura przechowywania: -40 °C do +50 °C
• Wilgotność pracy: 5 % do 95 %, bez kondensacji
• Max. wysokość nad poziomem morza: ≤ 4 000 m

Parametry mechaniczne

• Obudowa: stop aluminium
• Stopień ochrony: IP65
• Wymiary (D/S/W): 390 × 300 × 140 mm (wymiary obudowy)
• Waga: 4,4 kg
• Liczba wejść (wież baterii): maks. 4
• Przepusty kablowe wejściowe: 12 × M20
• Przewód DC - przekrój (wejście): 6 mm²
• Przewód uziemienia - przekrój (wejście): 10 mm²
• Przepusty kablowe wyjściowe: 3 × M20
• Przewód DC - przekrój (wyjście): 10 mm²
• Przewód uziemienia - przekrój (wyjście): 10 mm²
