Urządzenie do sterowania mocą instalacji PV przez OSD za pomocą protokołu SUNSPEC

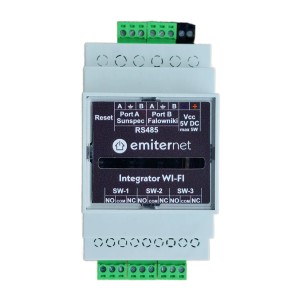

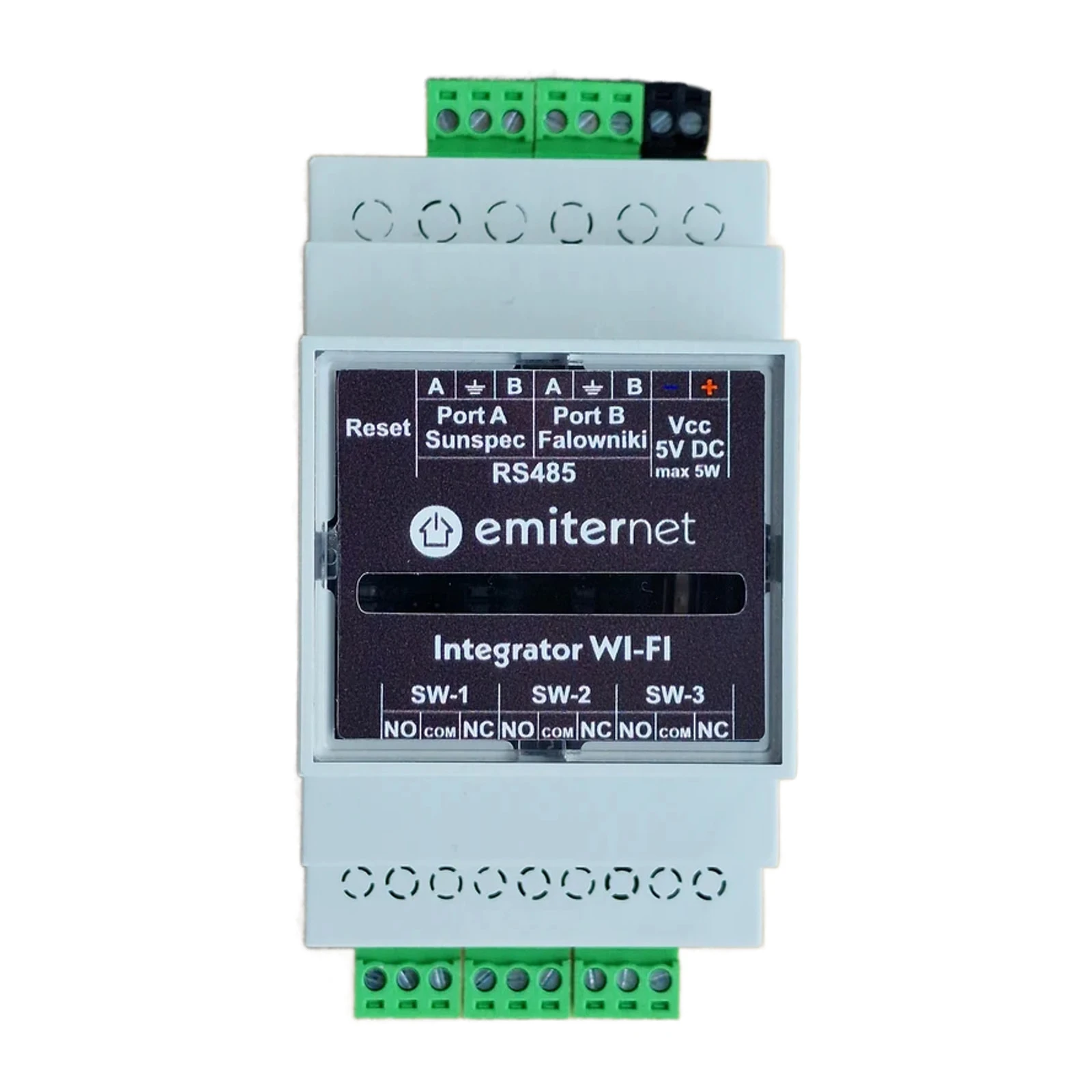

Integrator WiFi to urządzenie przeznaczone do integracji i sterowania mikroinstalacjami fotowoltaicznymi, umożliwiające zdalne sterowanie generacją mocy czynnej oraz monitoring pracy falowników, także tych nieobsługujących protokołu SUNSPEC. Urządzenie komunikuje się przewodowo przez dwa porty RS-485 oraz bezprzewodowo przez WiFi, a sterowanie wykonawcze realizowane jest za pomocą trzech bezpotencjałowych wyjść przekaźnikowych.

Producentem urządzenia jest Elfabric sp. z o.o. W skład dostawy wchodzi moduł SUNintegrator, komplet wtyków oraz zasilacz na szynę DIN 5V DC. Urządzenie współpracuje z portalem PVmonitor.pl, co umożliwia zdalny monitoring mikroinstalacji.

Parametry elektryczne i komunikacyjne

• Transmisja szeregowa: dwa wbudowane porty komunikacyjne RS-485
• Obsługiwane modele protokołu SUNSPEC: 100, 103 (W, W_SF), 123 (Conn)
• Transmisja bezprzewodowa: WiFi 802.11 b/g/n
• Obsługiwane protokoły: SUNSPEC, Modbus-RTU, Modbus-TCP, HTTP oraz inne (np. FoxEss)
• Możliwość bezpośredniego odczytu: dane z kilkudziesięciu typów falowników i liczników
• Porty komunikacyjne: 1x RS-485 (port A, komunikacja SUNSPEC, praca w trybie Modbus-RTU slave), 1x RS-485 (port B, monitoring i odczyt danych, praca w trybie Modbus-RTU master)
• Wyjścia sterujące: 3 bezpotencjałowe wyjścia przekaźnikowe przeznaczone do sterowania pracą falowników
• Zasilanie: 5 V DC, 1 A
• Maksymalny pobór mocy: 5 W

Parametry mechaniczne i środowiskowe

• Montaż: na szynie DIN TH35, zajmuje 3 moduły TE
• Wymiary: długość (wraz z wtykami) 112 mm, szerokość 52,5 mm, wysokość 65 mm
• Materiał obudowy: ABS V0
• Zakres temperatur pracy: od -25°C do +55°C
• Wilgotność: względna < 90% bez kondensacji
• Stopień ochrony: IP20
