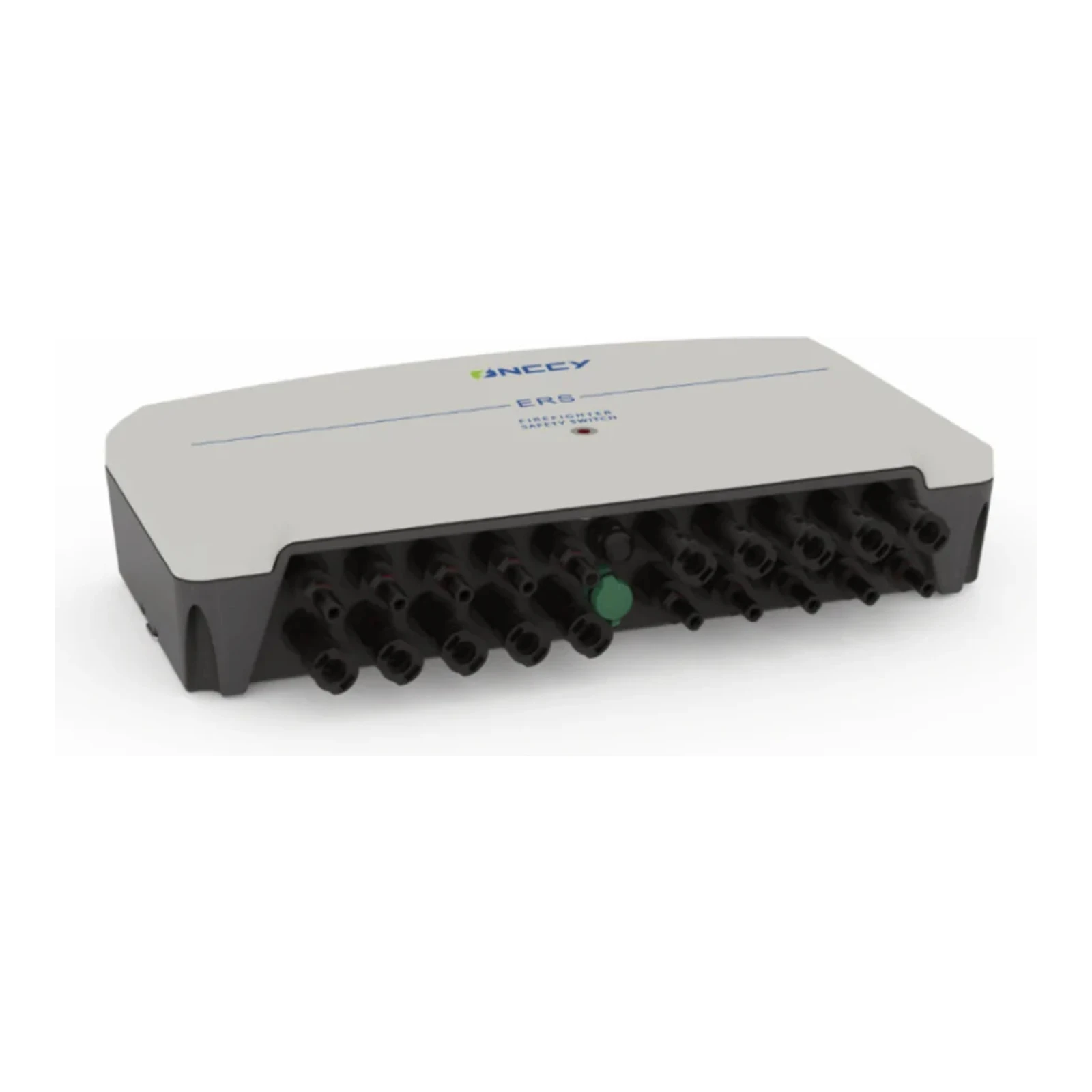

Wyłącznik PPOŻ – ONCCY – ERS50-8-MC4 – 4 stringi

ERS50-8-MC4 to rozłącznik bezpieczeństwa (wyłącznik PPOŻ) zaprojektowany do instalacji fotowoltaicznych, przeznaczony do bezpiecznego odłączenia obwodów DC i utrzymania energii z kondensatorów. Urządzenie obsługuje połączenia z wykorzystaniem konektorów MC4 i jest oferowane z 5-letnią gwarancją.

Producentem urządzenia jest firma ONCCY, specjalizująca się w rozwiązaniach dla instalacji PV. Na karcie katalogowej producent podaje parametry elektryczne i mechaniczne urządzenia, informacje o zakresie temperatur pracy i przechowywania oraz dane dotyczące sposobu podłączenia i masy netto.

Parametry elektryczne i techniczne

• Napięcie obwodu PV: 300–1500 V DC
• Prąd obwodu PV: 9–55 A DC
• Liczba obwodów PV (stringów): 1/4 (wersja ERS50-8-MC4 obsługuje połączenia 4-stringowe)
• Napięcie sterujące: 100–270 V AC, nominalnie 220–240 V / 50 Hz
• Pobór mocy w stanie załączenia: 1 W
• Zestyk kontrolny (FB1, FB2): maks. 60 V, 400 mA
• Element wykonawczy zgodny z normą: IEC 60947-1 & 3 (oznaczenie na karcie: IEC 60947-1&3)
• Stopień ochrony: IP65

Parametry mechaniczne i warunki pracy

• Wymiary (orientacyjne z rysunku): długość 389 mm (zewn.), długość wewn. 370 mm
• Wysokość: 230 mm (zgodnie z rysunkiem)
• Głębokość: 88 mm
• Montaż: otwory montażowe Ø6 mm (zgodnie z rysunkiem)
• Podłączenie: przewód 3 x 0,75 mm², długość 1 m
• Zakres temperatur przechowywania: -40 °C ÷ +85 °C
• Zakres temperatur pracy: -20 °C ÷ +50 °C
• Maksymalna temperatura, powyżej której następuje odłączenie: 70 °C
• Waga netto: 2,1 kg
