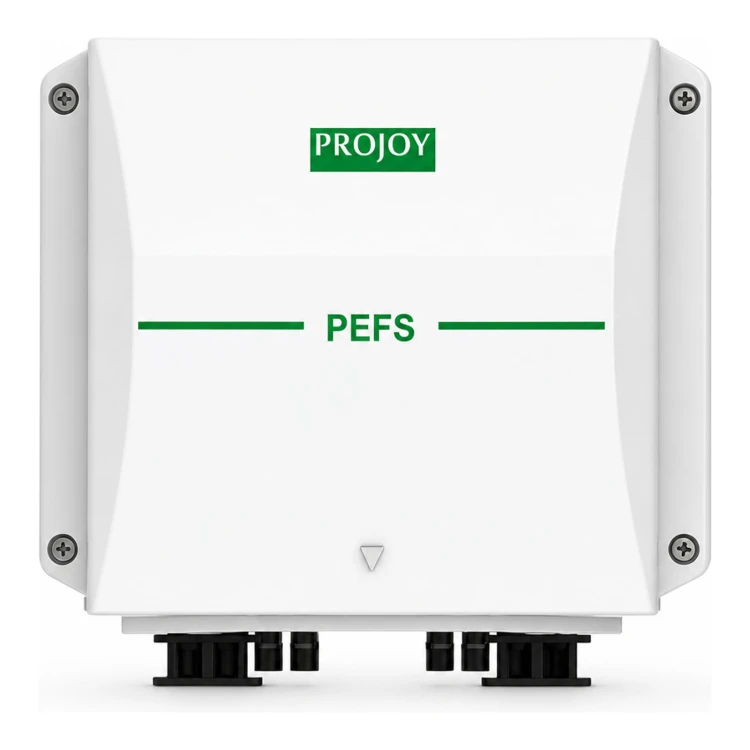

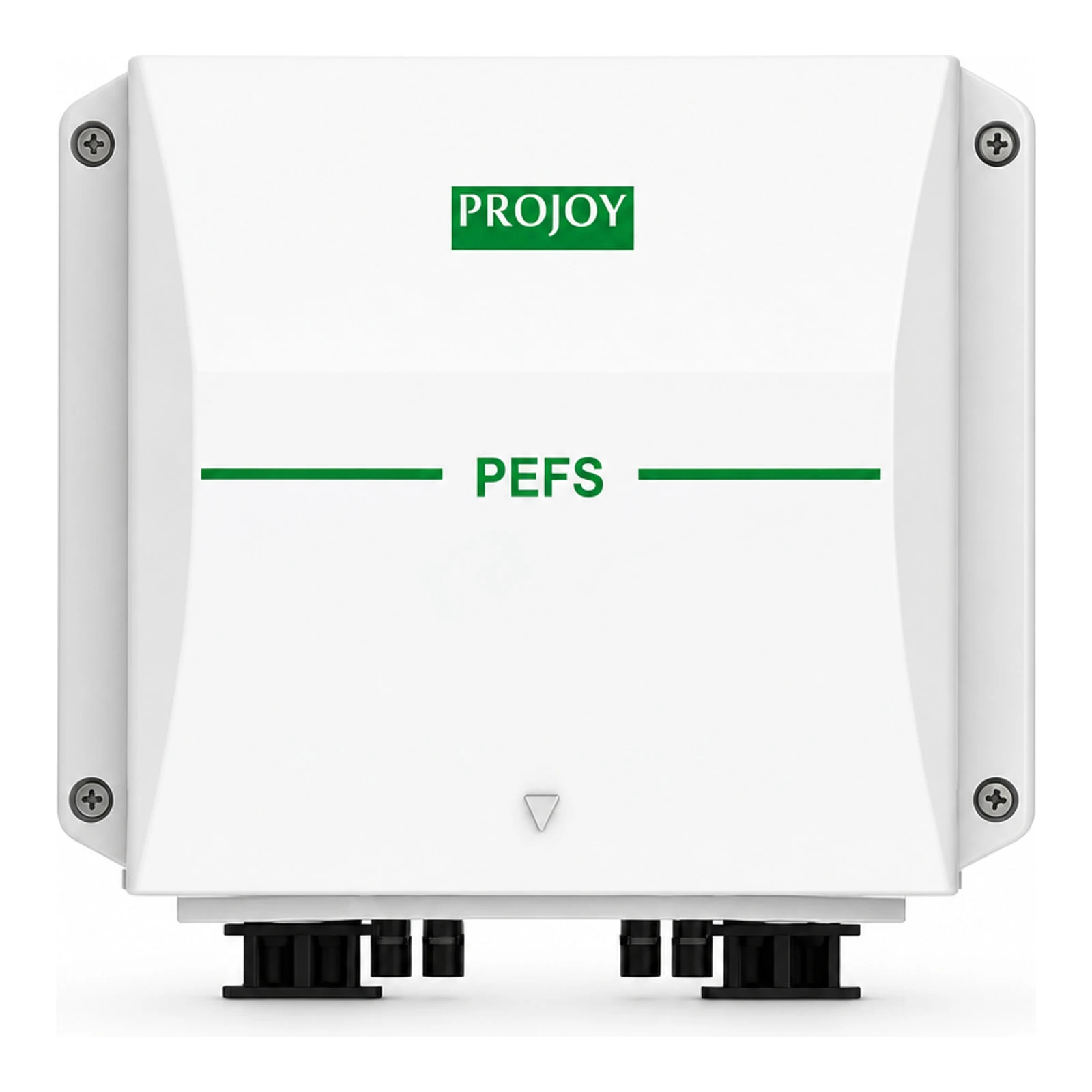

Wyłącznik PPOŻ PROJOY PEFS-EL40H-10 – P2 (MC4) – 5 stringów

Przeciwpożarowy wyłącznik bezpieczeństwa PROJOY PEFS-EL40H-10 to izolacyjny rozłącznik prądu stałego przeznaczony do systemów fotowoltaicznych o wysokim napięciu DC. Urządzenie wykonuje automatyczne wyłączenie obwodu DC po zaniku lub wyłączeniu zasilania AC, zapewniając natychmiastowe odcięcie paneli PV i zwiększając bezpieczeństwo akcji ratunkowych.

Producent: ProJoy Electric Co., Ltd. (XinTang Industrial Zone, PingJiang District, Suzhou, Chiny). ProJoy specjalizuje się w projektowaniu przełączników DC do zastosowań fotowoltaicznych; w ofercie są rozwiązania z wbudowanymi izolatorami prądu stałego i funkcją gaszenia łuku oraz certyfikatami TUV, CE, CB, SAA, UL i CCC.

Parametry elektryczne

• Napięcie łańcuchowe (Vdc): 300 ~ 1500 V
• Prąd znamionowy (wariant 40H): 40 A
• Liczba wejść/stringów (wariant -10): 10
• Napięcie sterowania AC: 100 Vac - 270 Vac (nominalnie 230 Vac)
• Prąd zwarciowy/wyzwalający (AC): 30 mA; średnio 100 mA; max 300 mA
• Napięcie pomocnicze sterowania: 24 Vdc, max 300 mA
• Zakres temperatury pracy: -20 °C do +50 °C
• Maksymalna temperatura przed automatycznym wyłączeniem: +70 °C
• Standardy i certyfikaty: CE; EN 60947-1 & 3; UL508I; GB14048.3 (kategoria DC-PV2 / DC-PV1)
• Liczba operacji: 10000 operacji mechanicznych; >1500 operacji pod obciążeniem (PV1)

Parametry mechaniczne

• Stopień ochrony obudowy: IP66
• Klasa ochrony: II
• Obudowa: tworzywo sztuczne, odporna na warunki zewnętrzne
• Wymiary obudowy (rysunek techniczny): front szer. 204.0 mm, wysokość 170.0 mm (wymiary zgodne z rysunkiem wymiarowym)
• Wymiary pokrywy (rysunek): 250 x 220 mm (pokrywa), otwory montażowe i szczegóły wg rysunku technicznego
• Dodatki montażowe: przygotowane otwory, dławiki kablowe / złącza M12 lub zestawy złącz MC4 (zestawy opcjonalne)
