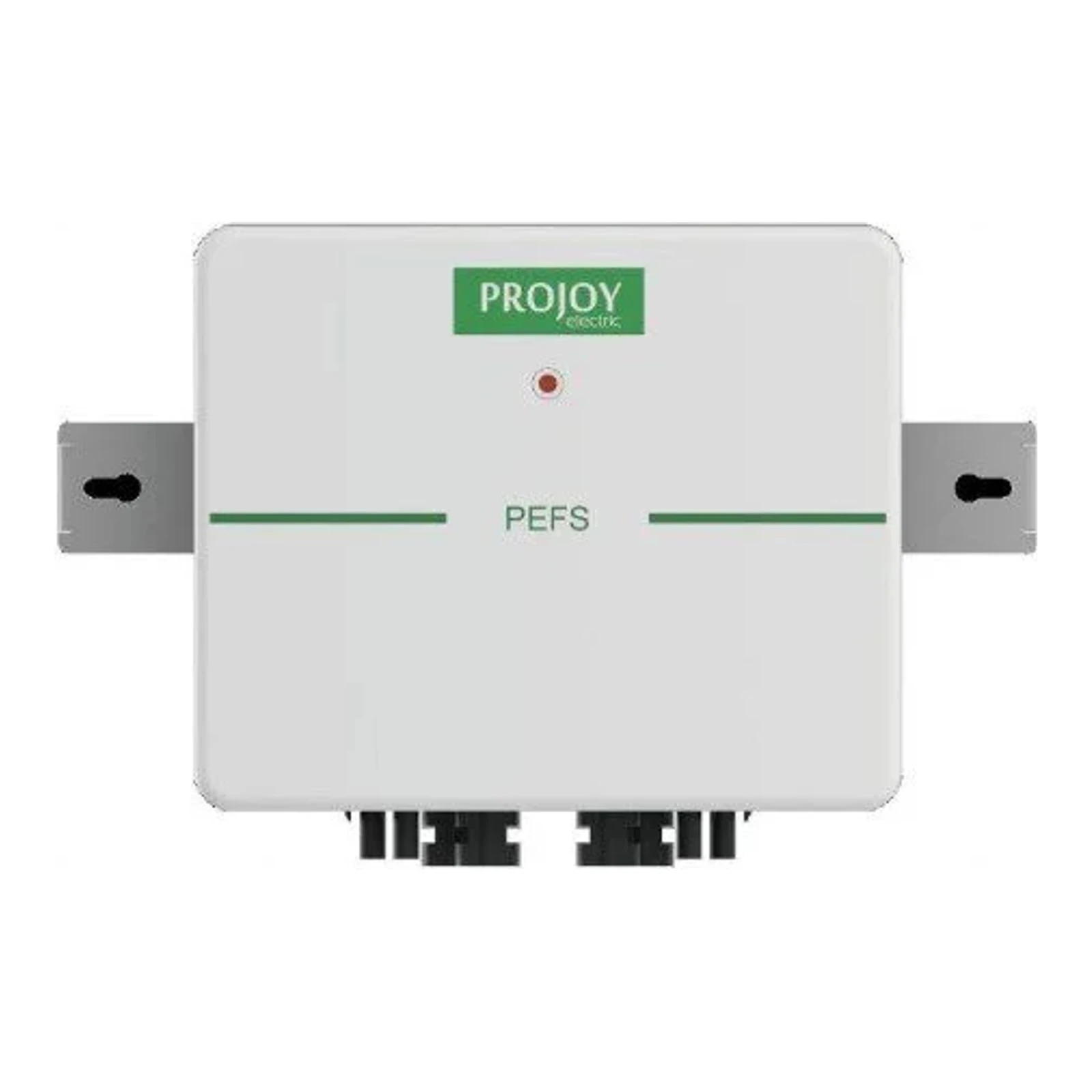

Wyłącznik PPOŻ PROJOY PEFS-EL40H-4 – P2 (MC4) – 2 stringi

Wyłącznik bezpieczeństwa przeciwpożarowy PROJOY PEFS-EL40H-4 (wersja P2, MC4) to przeznaczony do instalacji fotowoltaicznych urządzenie izolacyjne DC z wbudowanym izolatorem prądu stałego, zaprojektowane do szybkiego odłączania obwodów PV w sytuacjach awaryjnych. Model z oznaczeniem 40H oferuje nominalny prąd zbliżony do 40 A na string i przeznaczony jest do obsługi instalacji z do 2 stringów.

Producent: ProJoy Electric Co., Ltd. (XinTang Industrial Zone, PingJiang District, Suzhou, China). Firma specjalizuje się w projektowaniu i produkcji przełączników DC dla aplikacji fotowoltaicznych; w ofercie PEFS wykorzystano popularny przełącznik DC typu PEDS, spełniający międzynarodowe normy i posiadający certyfikaty takie jak TUV, CE, CB, SAA, UL, CCC.

Parametry elektryczne

• Nominalne napięcie łańcuchowe systemu: do 1500 V DC (zakres 300–1500 V DC)
• Nominalny prąd (wariant 40H): 40 A (prąd na string)
• Liczba stringów: 2
• Wbudowany izoler prądu stałego: typ PEDS z czasem reakcji mechanizmu odskoku ~5 ms
• Napięcie zasilania sterowania: 100–270 VAC (napięcie nominalne 230 VAC)
• Prąd nominalny układu sterowania: 30 mA
• Funkcja automatycznego wyłączenia przy przekroczeniu temperatury: 70 °C
• Kategoria użytkowania zgodnie z normami: DC-PV2 / DC-PV1; standardy: IEC 60947-3 (ed.3.2):2015, UL508i, GB14048.3
• Liczba operacji: 10000; liczba operacji pod obciążeniem (PV1): >1500

Parametry mechaniczne

• Stopień ochrony obudowy: IP66
• Klasa ochrony: II
• Zakres temperaturowy pracy: -20 °C do +50 °C
• Zakres temperatur przechowywania: -40 °C do +85 °C
• Temperatura maksymalna przed automatycznym wyłączeniem: +70 °C
• Wymiary (zgodnie z rysunkami w karcie): obudowa/pokrywa — wymiary zewnętrzne 250 mm × 220 mm; rozstaw otworów montażowych 176 mm; głębokość / wysokość elementu widoczna na rysunku: 170 mm i 150 mm; dodatkowe wymiary wskazane na rysunku: 276.11 mm, 115.80 mm, 34.80 mm, 20.80 mm
• Wyposażenie: przygotowane otwory, łączniki kablowe, złącza MC4; zawór oddechowy zapobiegający kondensacji wewnątrz obudowy
