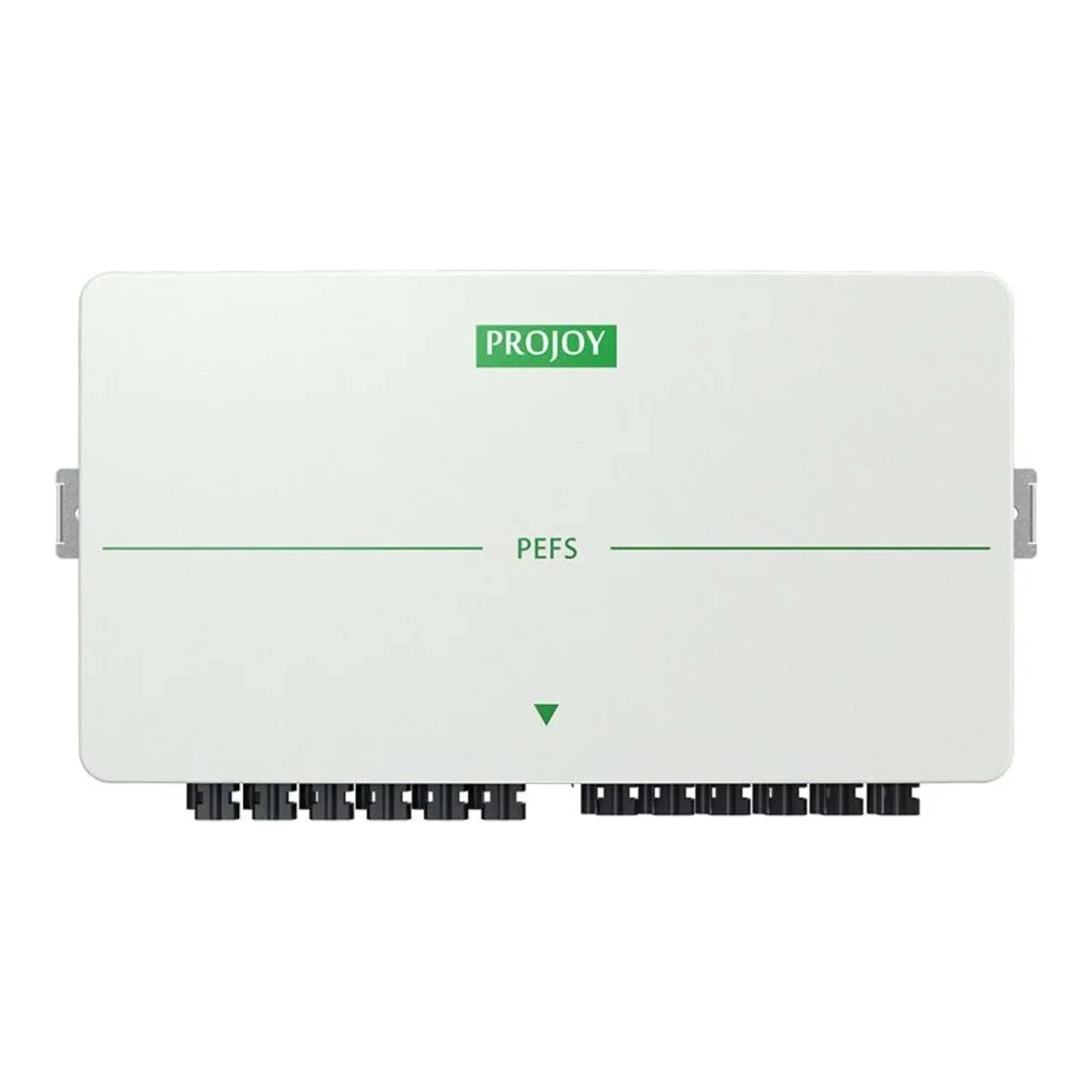

Wyłącznik PPOŻ PROJOY PEFS-EL50H-6 – P2 (MC4) – 3 stringi

Wyłącznik PPOŻ PROJOY PEFS-EL50H-6 – P2 (MC4) – 3 stringi to modułowe urządzenie do szybkiego odłączania obwodów PV (Panel Level Rapid Shutdown) przeznaczone do instalacji fotowoltaicznych z 3 równoległymi stringami. Produkt zapewnia automatyczne i ręczne tryby wyłączenia DC/AC, ochronę przed przegrzaniem oraz możliwość zdalnego zamknięcia za pomocą opcjonalnej komunikacji RS485.

Producent: ProJoy Electric Co., Ltd. Firma ProJoy specjalizuje się w urządzeniach bezpieczeństwa dla instalacji fotowoltaicznych, oferując wyroby o podwyższonym stopniu ochrony (IP66) i zgodne z normami EN 60947. W dokumentacji technicznej producent podaje dane eksploatacyjne i mechaniczne zgodne z wymaganiami rynku PV oraz stosuje drugą generację obudowy metodą wtrysku (injection molding).

Parametry elektryczne

• Zakres napięć stringów (Vdc): 300–1500 Vdc
• Prąd stringu (A): do 55 A (zależnie od warunków i konfiguracji)
• Liczba stringów: 3–5 (dla tego produktu konfiguracja 3 stringi)
• Przewidziane typy okablowania: 6/8/10 (wariant 6 stosowany przy 3 stringach / MC4)
• Sieciowe napięcie zasilania układu sterowania: 100 Vac – 270 Vac (nominalnie 230 Vac)
• Nominalny prąd sterowania: 30 mA
• Prąd rozruchu (ładowanie): średnio 100 mA, maks. 300 mA
• Styk zwrotny (feedback): 24 Vdc – do 300 mA max
• Wyłącznik DC: rozłącznik zgodny z IEC 60947-3, wykorzystanie w kategorii DC-PV1
• Certyfikaty: CE, zgodność z EN 60947-1&3

Parametry mechaniczne

• Stopień ochrony: IP66
• Klasa ochrony: Klasa II
• Maksymalna temperatura pracy przed automatycznym wyłączeniem: +70 °C
• Zakres temperatur pracy: -40 °C do +70 °C
• Zakres temperatur przechowywania: -40 °C do +85 °C
• Materiał obudowy: druga generacja obudowy wykonanej technologią wtrysku (fire retardant)
• Wymiary (podane w dokumentacji): długość 375 mm, wysokość 224 mm, głębokość 95 mm; długość całkowita złączy/wyprowadzeń 457 mm
• Liczba cykli pracy: 10000 cykli mechanicznych; >1500 cykli pod obciążeniem (kategoria PV1)
